Борфреза цилиндрическая A 04х14 M06 двойная насечка

1) Что это за модель и для каких задач

Что это:

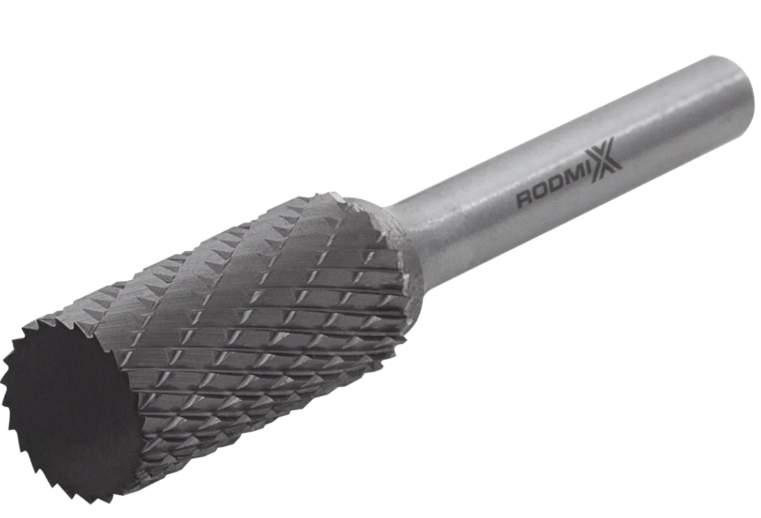

Твердосплавная борфреза цилиндрической формы (тип A) с двойной (крестовой) насечкой, рабочим диаметром 4 мм и длиной рабочей части 14 мм, выполненная с хвостовиком 6 мм (исполнение M06). Инструмент рассчитан на установку в прямошлифовальные машины и высокооборотистые шпиндели промышленного класса.

Ключевая особенность модели — сочетание рабочей части малого диаметра с жёстким хвостовиком 6 мм, что обеспечивает устойчивость инструмента и снижает вибрации при точной локальной обработке.

Основные задачи:

• Зачистка локальных сварных швов и наплывов.

• Удаление заусенцев в отверстиях и пазах малого и среднего сечения.

• Доводка канавок, внутренних углов и выборок, где абразивный круг неудобен или неточен.

• Корректировка геометрии деталей после сверления и фрезерования.

• Подготовка кромок под сборку, окраску и нанесение покрытий.

2) Ключевые технические параметры

2.1. Геометрия и исполнение

• Форма: A — цилиндрическая

• Диаметр рабочей части: 4 мм

• Длина рабочей части: 14 мм

• Насечка: двойная (крестовая)

• Исполнение: M06

• Диаметр хвостовика: 6 мм

2.2. Материал

• Рабочая часть: твердосплав (карбид вольфрама, ВК8 или эквивалент).

• Обеспечивает высокую износостойкость и стабильный съём при обработке сталей и сплавов.

2.3. Совместимость

• Электрические и пневматические прямошлифовальные машины.

• Высокооборотистые шпиндели и шлифмашины с цангой 6 мм.

2.4. Тип насечки

• Двойная насечка предназначена для:

  • равномерного съёма материала;

  • снижения вибраций;

  • более стабильной обработки сталей и нержавеющих сплавов.

3) Обоснование стоимости (техническое)

Стоимость борфрезы данного исполнения обусловлена её конструкцией и эксплуатационными преимуществами:

1. Хвостовик 6 мм
   Повышенная жёсткость по сравнению с M03 снижает биение и повышает точность обработки.

2. Твердосплавная режущая часть
   Карбид вольфрама обеспечивает ресурс, значительно превышающий быстрорежущую сталь при локальной доводке.

3. Двойная насечка
   Более сложная геометрия зубьев по сравнению с одинарной насечкой даёт стабильный ход и управляемый съём.

4. Универсальный типоразмер 4×14 мм
   Закрывает широкий диапазон задач без необходимости перехода на более крупный или менее точный инструмент.

4) Области применения

4.1. Металлообработка

• доводка отверстий, пазов и канавок;

• корректировка геометрии деталей;

• удаление заусенцев после мехобработки.

4.2. Сварочные и сборочные участки

• зачистка локальных сварных швов;

• удаление брызг и наплывов в труднодоступных местах.

4.3. Инструментальные и ремонтные цеха

• подгонка оснастки и посадочных мест;

• восстановление рабочих поверхностей деталей;

• точные ремонтные операции.

4.4. Отрасли

• машиностроение;

• приборостроение;

• производство автокомпонентов;

• изготовление металлоконструкций.

5) Какой результат и ценность даёт инструмент (детально)

5.1. Результат по качеству

• Стабильная геометрия обработки за счёт жёсткого хвостовика.

• Минимальный риск задиров и повреждения соседних поверхностей.

• Повторяемый результат при серийных операциях.

5.2. Результат по скорости

• По сравнению с ручной доводкой надфилями и абразивами:

  • операции выполняются в 2–3 раза быстрее;

  • сокращается число переходов и смен инструмента.

5.3. Масштаб и эффект

Типовой пример:

• 1 деталь — 2 зоны доводки по 45–60 секунд вручную.

• С борфрезой — 15–20 секунд на зону.

Экономия:

• ≈ 1–1,5 минуты на деталь.

• При партии 250–300 деталей — 5–7 человеко-часов за смену.

6) Какое оборудование заменяет и экономия трудозатрат

6.1. Что заменяет

• ручные надфили и игольчатые напильники;

• абразивные стержни малого диаметра;

• часть операций мелкими шлифовальными кругами.

6.2. Экономия труда

Инструмент не заменяет рабочего, но:

• снижает трудоёмкость точных операций;

• уменьшает утомляемость оператора;

• повышает стабильность качества.

Практический эффект — снижение трудозатрат на 15–25% на операциях локальной доводки при сохранении качества.

7) Часто задаваемые вопросы

Чем исполнение M06 отличается от M03?

Диаметром хвостовика: M06 (6 мм) обеспечивает большую жёсткость и устойчивость по сравнению с M03 (3 мм).

Для каких материалов подходит борфреза?

Сталь, нержавеющая сталь, чугун, цветные металлы и сплавы. Обороты подбираются в зависимости от твёрдости материала.

Почему используется двойная насечка?

Она снижает вибрации, улучшает контроль съёма и даёт более стабильную поверхность при обработке металлов.

Основные причины ускоренного износа

• чрезмерный прижим;

• неподходящие обороты;

• плохая фиксация заготовки;

• работа изношенной борфрезой.
