Борфреза цилиндрическая A 03х14 M03 L75 двойная насечка, удлиненная

1) Что это за модель и для каких задач

Что это:

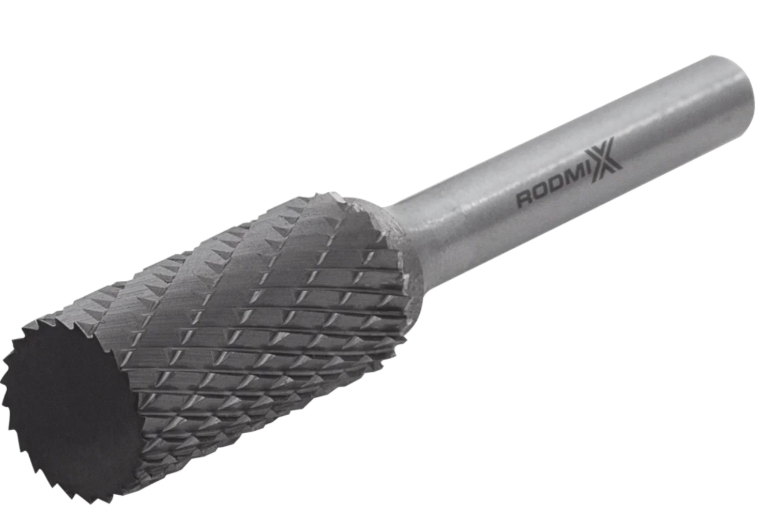

Твердосплавная борфреза цилиндрической формы (тип A) с двойной (крестовой) насечкой, рабочим диаметром 3 мм, длиной режущей части 14 мм и увеличенной общей длиной инструмента (L75). Модель относится к категории удлинённых борфрез и предназначена для обработки глубоких, труднодоступных зон, где стандартный инструмент не обеспечивает необходимый вылет и обзор.

Ключевая особенность модели — сочетание малого диаметра, удлинённой режущей части и увеличенного хвостовика, что позволяет безопасно и контролируемо выполнять работы в глубине конструкции, не задевая корпусом инструмента кромки детали.

Основные задачи:

• Зачистка глубоких сварных швов и наплывов внутри конструкций.

• Удаление заусенцев в протяжённых отверстиях, пазах и каналах.

• Доводка внутренних поверхностей, расположенных ниже уровня кромки детали.

• Обработка зон с ограниченным доступом, где стандартные борфрезы физически не достают.

• Точная корректировка геометрии без разборки узлов и без смены технологии.

2) Ключевые технические параметры

2.1. Геометрия и исполнение

• Форма: A — цилиндрическая

• Диаметр рабочей части: 3 мм

• Длина рабочей части: 14 мм

• Общая длина инструмента: 75 мм (исполнение L75)

• Насечка: двойная (крестовая)

• Код исполнения: M03

2.2. Материал

• Рабочая часть: твердосплав (карбид вольфрама, класс ВК8 или эквивалент)

• Материал рассчитан на работу по сталям и сплавам при высоких оборотах и контролируемой подаче.

2.3. Хвостовик и совместимость

• Диаметр хвостовика: 3 мм

• Совместимость:

  • прямошлифовальные машины;

  • микрошлифмашины;

  • пневматические и электрические граверы с цангой 3 мм.

2.4. Тип насечки

• Двойная насечка обеспечивает:

  • стабильный съём материала при работе на вылете;

  • снижение вибраций по сравнению с одинарной насечкой;

  • более прогнозируемое поведение инструмента в глубине паза или отверстия.

3) Обоснование стоимости (техническое)

Стоимость удлинённой борфрезы выше стандартных исполнений и обоснована следующими факторами:

1. Увеличенная общая длина (L75)
   При малом диаметре 3 мм требуется высокая точность изготовления, чтобы сохранить соосность и минимизировать биения на большом вылете.

2. Твердосплавная режущая часть
   Карбид вольфрама обеспечивает ресурс, недостижимый для быстрорежущей стали при глубокой локальной обработке.

3. Двойная насечка
   Более сложная геометрия режущих кромок обеспечивает устойчивость и управляемость там, где одинарная насечка начинает «рвать» поверхность.

4. Закрытие узкой технологической задачи
   Инструмент позволяет выполнять операции без разборки изделия и без перехода на ручную доводку, что напрямую влияет на производственные затраты.

4) Области применения

4.1. Металлообработка

• обработка глубоких пазов и каналов;

• доводка внутренних поверхностей после сверления и фрезерования;

• корректировка геометрии деталей сложной формы.

4.2. Сварочные и сборочные участки

• зачистка швов внутри профилей, рам, коробов;

• удаление сварочных наплывов в закрытых зонах.

4.3. Инструментальные и ремонтные цеха

• ремонт и доработка штампов, пресс-форм, оснастки;

• восстановление внутренних посадочных зон;

• точные ремонтные операции без демонтажа деталей.

4.4. Отрасли

• машиностроение;

• приборостроение;

• производство автокомпонентов и узлов спецтехники;

• изготовление металлоконструкций сложной геометрии.

5) Какой результат и ценность даёт инструмент (детально)

5.1. Результат по качеству

• Контроль обработки в глубине без контакта корпуса инструмента с кромками детали.

• Минимизация риска задиров и сколов при работе внутри каналов и отверстий.

• Повторяемый результат даже при серийных операциях.

5.2. Результат по скорости

• По сравнению с ручной доводкой и короткими борфрезами:

  • операции выполняются в 2–3 раза быстрее;

  • отсутствует необходимость менять инструмент или перестраивать деталь.

5.3. Масштаб и эффект

Типовой пример:

• 1 деталь — 2 глубокие зоны обработки по 90–120 секунд вручную или коротким инструментом.

• С удлинённой борфрезой — 30–40 секунд на зону.

Экономия:

• ≈ 3–4 минуты на деталь.

• При партии 100 деталей — 5–7 человеко-часов за смену.

6) Какое оборудование заменяет и экономия трудозатрат

6.1. Что заменяет

• ручные надфили и игольчатые напильники;

• абразивные стержни малого диаметра;

• часть операций короткими борфрезами с неудобной подачей.

6.2. Экономия труда

Борфреза не заменяет рабочего, но:

• сокращает время трудоёмких операций в глубине;

• уменьшает утомляемость оператора;

• повышает стабильность качества без дополнительного контроля.

Практический эффект — снижение трудозатрат на 20–30% на операциях глубокой локальной доводки при сохранении требований к качеству.

7) Часто задаваемые вопросы

Чем версия L75 отличается от стандартной 3×14?

Увеличенной общей длиной инструмента. Это даёт больший вылет и позволяет работать в углублениях без контакта корпуса инструмента с деталью.

Не возрастает ли риск вибраций из-за удлинения?

При соблюдении рекомендуемых оборотов и умеренной подачи двойная насечка и жёсткость твердосплава обеспечивают стабильную работу.

Для каких материалов подходит борфреза?

Сталь, нержавеющая сталь, чугун, цветные металлы и сплавы. Режимы подбираются в зависимости от твёрдости материала.

Основные причины ускоренного износа

• чрезмерный прижим;

• слишком высокие обороты на большом вылете;

• плохая фиксация заготовки;

• непрерывная работа в глубине без периодического вывода инструмента.
