Борфреза цилиндрическая A 03х14 M06 двойная насечка

1) Что это за модель и для каких задач

Что это:

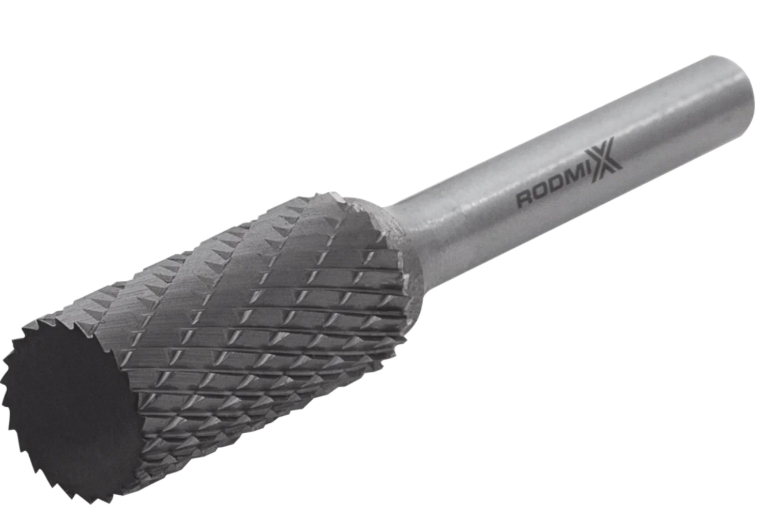

Твердосплавная борфреза цилиндрической формы (тип A) с двойной (крестовой) насечкой, рабочим диаметром 3 мм и длиной рабочей части 14 мм, с хвостовиком 6 мм (исполнение M06). Инструмент предназначен для точной локальной обработки металлов на прямошлифовальных машинах (ПШМ) и высокооборотистых шлифмашинах промышленного класса.

Ключевая особенность модели — сочетание малого диаметра рабочей части и жёсткого хвостовика 6 мм, что повышает устойчивость и снижает вибрации по сравнению с микрошпиндельными исполнениями.

Основные задачи:

• Зачистка узких сварных швов и локальных наплывов.

• Удаление заусенцев в отверстиях и каналах малого сечения.

• Доводка пазов, канавок и внутренних углов с ограниченным доступом.

• Коррекция геометрии деталей после сверления и фрезерования.

• Точная обработка без риска избыточного съёма материала.

2) Ключевые технические параметры

2.1. Геометрия и исполнение

• Форма: A — цилиндрическая

• Диаметр рабочей части: 3 мм

• Длина рабочей части: 14 мм

• Насечка: двойная (крестовая)

• Исполнение хвостовика: M06

• Диаметр хвостовика: 6 мм

2.2. Материал

• Рабочая часть: твердосплав (карбид вольфрама, класс ВК8 или эквивалент)

• Материал обеспечивает высокую стойкость при обработке сталей и сплавов на повышенных оборотах.

2.3. Совместимость

• Прямошлифовальные машины электрические и пневматические.

• Шлифмашины с цанговым патроном 6 мм.

• Стационарные высокооборотистые шпиндели.

2.4. Тип насечки

• Двойная насечка предназначена для:

  • равномерного съёма материала;

  • снижения вибраций;

  • более стабильного поведения инструмента по сталям и нержавейке.

3) Обоснование стоимости (техническое)

Стоимость борфрезы определяется конструкцией и назначением:

1. Жёсткий хвостовик 6 мм
   Повышает устойчивость инструмента при работе с малым диаметром режущей части и уменьшает биение.

2. Твердосплавная рабочая часть
   Карбид вольфрама обеспечивает ресурс, кратно превышающий быстрорежущую сталь при локальной обработке.

3. Двойная насечка
   Более сложная геометрия зуба по сравнению с одинарной насечкой — стабильный съём и контроль поверхности.

4. Узкая технологическая специализация
   Инструмент решает задачи, где абразивные круги и надфили либо слишком грубы, либо медленны.

4) Области применения

4.1. Металлообработка

• доводка отверстий и пазов малого диаметра;

• корректировка геометрии деталей;

• удаление заусенцев после мехобработки.

4.2. Сварочные и сборочные работы

• зачистка швов в труднодоступных местах;

• удаление сварочных наплывов и брызг.

4.3. Инструментальные и ремонтные цеха

• ремонт и подгонка оснастки;

• восстановление посадочных поверхностей;

• точные ремонтные операции.

4.4. Отрасли

• машиностроение;

• приборостроение;

• производство автокомпонентов;

• металлоконструкции.

5) Какой результат и ценность даёт инструмент (детально)

5.1. Результат по качеству

• Контролируемая обработка в узких зонах без повреждения соседних поверхностей.

• Стабильная геометрия при серийных операциях.

• Минимальный риск задиров и сколов.

5.2. Результат по скорости

• По сравнению с ручной доводкой надфилями и абразивами:

  • операции выполняются в 2–3 раза быстрее;

  • уменьшается количество переходов и смен инструмента.

5.3. Масштаб и эффект

Пример участка:

• 1 деталь — 2 зоны доводки по 45–60 секунд вручную.

• С борфрезой — 15–25 секунд на зону.

Экономия:

• ≈ 1,5–2 минуты на деталь.

• При партии 200 деталей — 5–7 человеко-часов за смену.

6) Какое оборудование заменяет и экономия трудозатрат

6.1. Что заменяет

• ручные надфили и игольчатые напильники;

• абразивные стержни малого диаметра;

• часть операций мелкими шлифовальными кругами.

6.2. Экономия труда

Инструмент не заменяет рабочего, но:

• сокращает трудоёмкость точных операций;

• снижает физическую нагрузку;

• повышает повторяемость качества.

Практический эффект — снижение трудозатрат на 15–25% на операциях локальной доводки при сохранении требований к качеству.

7) Часто задаваемые вопросы

Чем исполнение M06 отличается от M03?

Диаметром хвостовика: M06 (6 мм) обеспечивает большую жёсткость и устойчивость по сравнению с M03 (3 мм).

Для каких материалов подходит борфреза?

Сталь, нержавеющая сталь, чугун, цветные металлы и сплавы. Режимы подбираются по твёрдости материала.

Почему используется двойная насечка?

Она снижает вибрации, улучшает контроль съёма и даёт более стабильную поверхность при обработке сталей.

Основные причины ускоренного износа

• чрезмерный прижим;

• неподходящие обороты;

• плохая фиксация заготовки;

• работа изношенной борфрезой.
