Борфреза цилиндрическая A 03х14 M03 двойная насечка

Тип А - Борфрезы цилиндрические (двойная насечка)

1) Что это за инструмент и для каких задач
Что делает борфреза

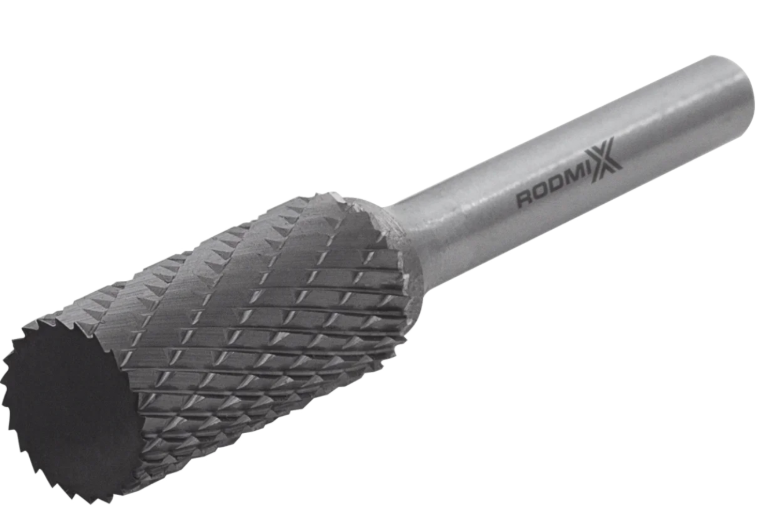

Борфреза цилиндрическая типа A с двойной насечкой — это твердосплавный вращающийся инструмент, предназначенный для высокооборотной обработки металла при помощи прямых и угловых шлифмашин, а также пневматических бормашин.

Инструмент применяется для снятия припуска, зачистки поверхностей, удаления заусенцев, подготовки кромок, обработки сварных швов и локальной выборки металла в зонах, где использование абразивных кругов затруднено или нецелесообразно.

Что означает двойная насечка

Двойная насечка представляет собой перекрёстную геометрию режущих кромок. Такая форма зуба:

формирует более мелкую и контролируемую стружку;

снижает вибрации при работе;

повышает управляемость инструмента;

уменьшает склонность к залипанию на вязких материалах.

Ключевые задачи, под которые выбирают цилиндрическую форму (тип A)

обработка плоских и вертикальных поверхностей;

зачистка сварных усилений и переходов;

снятие заусенцев и формирование фасок;

подгонка деталей и кромок перед сборкой;

доработка отверстий, пазов и контуров;

выборка металла в труднодоступных местах.

2) Ключевые технические параметры (что реально важно проверять)

Ниже приведены параметры, которые напрямую влияют на производительность, точность и ресурс борфрезы.

Геометрия

D — диаметр рабочей головки
Определяет производительность и допустимый объём съёма материала.

L2 — длина рабочей части
Влияет на глубину обработки и доступ в зону резания.

d1 — диаметр хвостовика
Наиболее распространённые значения: 3 мм, 6 мм, 8 мм.
Критично для совместимости с цангой привода.

L1 — общая длина борфрезы
Чем больше вылет, тем выше требования к жёсткости и соосности.

Исполнение торца
Возможны варианты с гладким торцом (только боковая работа) или с торцевым резом (врезание, подрезка дна).

Материал и конструкция рабочей части

Рабочая головка изготавливается из твёрдого сплава (типичные сплавы — группы ВК и их аналоги).

Конструкция может быть паяной (головка + хвостовик) либо цельнотвердосплавной.

Качество пайки и соосность напрямую влияют на вибрации и стойкость.

Насечка

Двойная насечка — универсальный вариант для сталей, нержавеющих сталей, чугуна.

Обеспечивает стабильный съём и хороший контроль инструмента.

Может отличаться по шагу и углу зуба в зависимости от серии и производителя.

Требования к приводу

Высокие обороты (зависят от диаметра борфрезы).

Минимальное биение шпинделя.

Жёсткая, исправная цанга.

Достаточная мощность привода, особенно при работе на диаметрах от 10 мм и выше.

3) Обоснование стоимости (что вы реально “покупаете”)

Стоимость цилиндрической борфрезы с двойной насечкой формируется из следующих факторов.

1) Качество твёрдого сплава

Состав сплава и контроль термообработки определяют:

стойкость режущих кромок;

равномерность износа;

стабильность съёма на протяжении всего ресурса.

2) Точность изготовления

Высокая точность геометрии и соосности:

снижает вибрации;

уменьшает нагрузку на привод;

улучшает качество обработанной поверхности.

3) Геометрия двойной насечки

Перекрёстная форма зуба:

ускоряет съём материала;

снижает риск рывков;

уменьшает утомляемость оператора.

4) Исполнение торца

Борфрезы с торцевым резом расширяют перечень операций и могут заменить дополнительные инструменты, что отражается на стоимости.

5) Повторяемость качества

Стабильные размеры, одинаковая геометрия и предсказуемый ресурс между партиями снижают риск брака и простоев.

4) Области применения
Где цилиндрическая борфреза типа A наиболее эффективна

сварочные и сборочные участки;

слесарные и механообрабатывающие цеха;

производство металлоконструкций;

ремонт и восстановление деталей;

литейное производство (удаление облоя);

подготовка поверхностей под окраску или покрытие.

5) Какой результат / ценность (количество и масштаб)
5.1. Качество обработки

Использование двойной насечки позволяет:

получить равномерную поверхность без глубоких рисок;

снизить количество последующей доводки;

уменьшить перегрев зоны обработки.

5.2. Производительность

Производительность оценивается по:

времени обработки одной кромки или шва;

количеству деталей до замены инструмента;

объёму снятого материала без потери качества.

Правильно подобранная борфреза позволяет выполнять операцию за один проход, тогда как альтернативные методы требуют нескольких этапов.

6) Какое оборудование и труд заменяет
По процессу

Борфреза цилиндрическая двойной насечки частично или полностью заменяет:

ручные напильники и шаберы;

лепестковые и зачистные круги в локальных зонах;

повторные установки детали под разные инструменты.

Экономия времени

Типовой эффект:

сокращение количества операций с 2–3 до одной;

уменьшение времени на деталь на десятки секунд;

на сериях 100–300 деталей — экономия десятков минут чистого рабочего времени.

Влияние на персонал

Инструмент не заменяет рабочего напрямую, но:

повышает выработку на одного оператора;

снижает зависимость результата от ручной доводки;

уменьшает утомляемость при серийной работе.

7) Обучение персонала и смена оператора
Почему обучение проходит быстро

Оператору необходимо освоить:

выбор диаметра и длины рабочей части;

подбор оборотов под материал;

правильную установку в цанге;

контроль вылета и биения;

признаки износа борфрезы.

Сроки обучения

базовые навыки: 0,5–1 смена;

уверенная работа на разных материалах: 2–5 смен.

8) Конструкция и комплектация
Конструкция

твердосплавная рабочая часть с двойной насечкой;

цилиндрическая форма (тип A);

хвостовик заданного диаметра;

возможное исполнение с торцевым резом.

Комплектация

борфреза — 1 шт.;

индивидуальная упаковка;

маркировка типоразмера и насечки.

9) Эксплуатация, расходники и сервис
Расходники

основной расходник — сама борфреза;

цанги и патрончики (износ цанги критичен для качества).

Типовые проблемы и их причины

вибрация: биение, изношенная цанга, большой вылет;

перегрев: завышенные обороты, отсутствие съёма;

сколы зубьев: перекос, ударные нагрузки.

Сервис

Сводится к:

правильному подбору инструмента;

контролю состояния привода;

соблюдению условий хранения.

10) Краткая спецификация (для ТЗ / тендера)

Наименование:
Борфреза твердосплавная цилиндрическая, тип A, двойная насечка

Основные параметры:

форма: цилиндрическая (тип A);

насечка: двойная;

D (диаметр головки): ___ мм;

L2 (длина рабочей части): ___ мм;

d1 (диаметр хвостовика): ___ мм;

L1 (общая длина): ___ мм;

материал головки: твёрдый сплав;

назначение: зачистка, снятие заусенцев, обработка сварных швов и кромок.

11) Часто задаваемые вопросы
1) Чем двойная насечка лучше одиночной?

Обеспечивает более управляемый рез, меньшую стружку и стабильную работу на сталях и нержавейке.

2) Как выбрать размер борфрезы?

По доступу к зоне обработки и требуемому объёму съёма, с учётом жёсткости привода.

3) Какой хвостовик предпочтительнее?

6 мм — более жёсткий и универсальный вариант для большинства задач.

4) Нужна ли СОЖ?

Чаще работают всухую. В отдельных случаях допустимы специальные пасты или жидкости, если они не вызывают налипания.

5) Почему появляется рябь на поверхности?

Основные причины — биение, изношенная цанга, большой вылет или неверный режим.
