Станок для гибки арматуры GIKS GW22-1

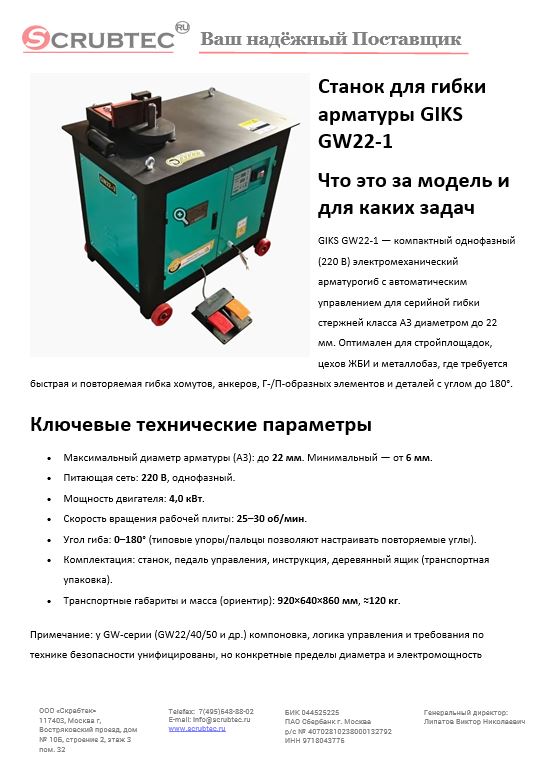

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

Что это за модель и для каких задач

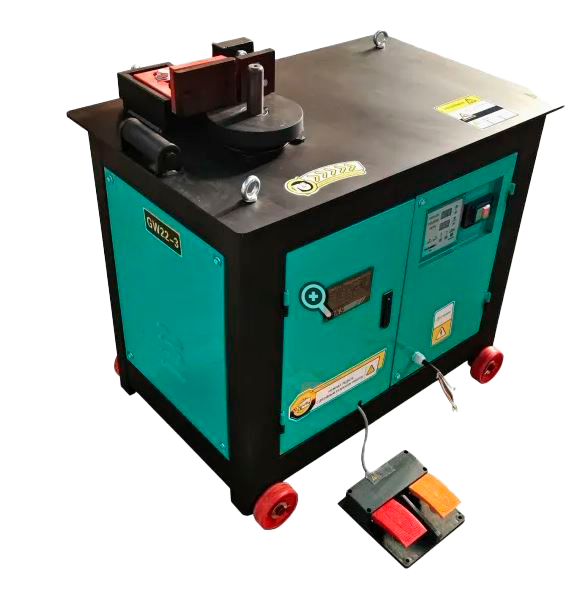

GIKS GW22-1 — компактный однофазный (220 В) электромеханический арматурогиб с автоматическим управлением для серийной гибки стержней класса А3 диаметром до 22 мм. Оптимален для стройплощадок, цехов ЖБИ и металлобаз, где требуется быстрая и повторяемая гибка хомутов, анкеров, Г-/П-образных элементов и деталей с углом до 180°.

Ключевые технические параметры

• Максимальный диаметр арматуры (А3): до 22 мм. Минимальный — от 6 мм.
• Питающая сеть: 220 В, однофазный.
• Мощность двигателя: 4,0 кВт.
• Скорость вращения рабочей плиты: 25–30 об/мин.
• Угол гиба: 0–180° (типовые упоры/пальцы позволяют настраивать повторяемые углы).
• Комплектация: станок, педаль управления, инструкция, деревянный ящик (транспортная упаковка).
• Транспортные габариты и масса (ориентир): 920×640×860 мм, ≈120 кг.

Примечание: у GW-серии (GW22/40/50 и др.) компоновка, логика управления и требования по технике безопасности унифицированы, но конкретные пределы диаметра и электромощность уточняются по паспорту конкретной модели.

Обоснование стоимости

1. Производительность и точность — 25–30 об/мин с регулируемыми упорами и педалью: меньше «ручного» брака, стабильные углы и повторяемость партий.
2. Однофазное питание 220 В — не требует трёхфазной линии, что снижает затраты на подключение и расширяет сценарии мобильного применения на площадке.
3. Готовность к работе «из коробки» — базовая оснастка/пальцы и педаль управления входят в комплект; компактные габариты и масса ≈120 кг упрощают логистику и ввод.
4. Унификация серии GW — наличие русскоязычных мануалов по GW-семейству ускоряет обучение и снижает риски эксплуатации.

Области применения

• Монтажные и арматурные участки на стройке: гибка хомутов, анкеров, деталей каркасов.
• Цеха ЖБИ/металлоконструкций: подготовка закладных элементов малых и средних диаметров.
• Малые производственные площадки/подрядчики: когда критичны 220 В и мобильность.

Какой результат/ценность (количественно)

Иллюстративный расчёт для партии из 500 деталей Ø12 мм с одним углом 90°:

• Ручной гибочным приспособлением/козелком — ориентировочно ~25–35 сек/деталь → 3,5–4,8 ч чистого времени + выше доля брака.
• GIKS GW22-1 при 25–30 об/мин и педали — 8–12 сек/деталь (подвод/съём + цикл) → 1,1–1,7 ч.
  Экономия: 2,4–3,7 ч на каждые 500 деталей, снижение брака и доработок. При ставке 900–1200 ₽/ч — экономия прямых трудозатрат 2 160–4 440 ₽ за партию, без учёта выигрыша по срокам.

Чем заменяет и сколько людей экономит

• Заменяет: ручные приспособления и «самоделки» для гибки до 22 мм, частично — необходимость аутсорсить гибку мелких партий.
• Эквивалент рабочих: при потоке 300–600 деталей/смена — GW22-1 позволяет работать 1 оператору вместо 2 (один держит/гнёт, второй контролирует угол) за счёт педали и упоров; экономия — до 0,5–1 ставки на простых операциях.

Обучение персонала и сменяемость оператора

GW-серия имеет простую панель управления (автомат/ручной, педаль, механические упоры). Для оператора со слесарной квалификацией достаточно 1–2 часов ввода (ТБ, выбор пальцев, установка упоров, пробные гибы). Унифицированная логика управления GW40/50 облегчает перенос навыков. Рекомендуется допускать к работе после инструктажа по ТБ согласно русскоязычным руководствам GW-серии.

Конструкция и комплектация

• Редукторная электромеханическая схема с приводом 4 кВт на рабочую плиту; набор пальцев/упоров.
• Педаль управления для безопасного пуска цикла при удержании заготовки.
• Упоры/ограничители на столе для повторяемости углов (0–180°).
• Упаковка — деревянный ящик (удобно для перевозки и складирования).

Эксплуатация, расходники и сервис

• Ежесменное ТО: очистка стола, проверка крепежа, смазка по регламенту (для GW-серии предписана регулярная смазка узлов редуктора/шестерен).
• Оснастка/расход: гибочные пальцы/ролики и упоры — изнашиваются при интенсивной работе, держите комплект сменных. (Стандартная практика для GW-серии.)
• Электрика: стабильное питание 220 В, защита от перегрузки; не превышать предельный диаметр/класс стали.
• Безопасность: работать в СИЗ, не тянуться в зону вращения, вести учет смазки и осмотра, не гнуть прут выше предела по паспорту

Краткая спецификация (для ТЗ/тендера)

• Модель: GIKS GW22-1, арматурогиб электромеханический, автоматический.
• Диаметр арматуры: А3: 6–22 мм
• Угол гибки: 0–180°.
• Скорость вращения диска: 25–30 об/мин.
• Питание: 220 В, 50 Гц; мощность 4,0 кВт.
• Управление: автоматическое, педаль пуска; упоры для повторяемости.
• Комплектация: станок, педаль, инструкция, деревянный ящик.
• Транспортные габариты/масса (ориентир): 920×640×860 мм, ≈120 кг.

Часто задаваемые вопросы

Можно ли работать от обычной розетки 220 В?
Да, модель однофазная. Требуется линия, соответствующая пусковым токам 4 кВт привода и заводским требованиям по защите.

Гнёт ли он “в обе стороны”?
Базово — угол до 180° с установочными упорами. Функция реверса/двусторонней гибки описана у ряда GW-моделей старших типоразмеров; для GW22-1 ориентируйтесь на паспорт и панель управления конкретного поставщика.

Как быстро переналадить угол?
Механические упоры позволяют задать повторяемый угол; переналадка — минуты. Следуйте разделам «Настройка упоров/пальцев» в русскоязычных руководствах GW-серии.

Какой запас по диаметру допустим?
Не превышайте 22 мм для А3. Для иных классов/прочностей ориентируйтесь на таблицы в руководствах GW-серии (чем выше прочность, тем меньше допустимый диаметр).

Какие типовые работы по ТО?
Смазка, контроль крепежа, визуальный осмотр износа пальцев, проверка защит и педали, замена смазки редуктора по регламенту GW.
