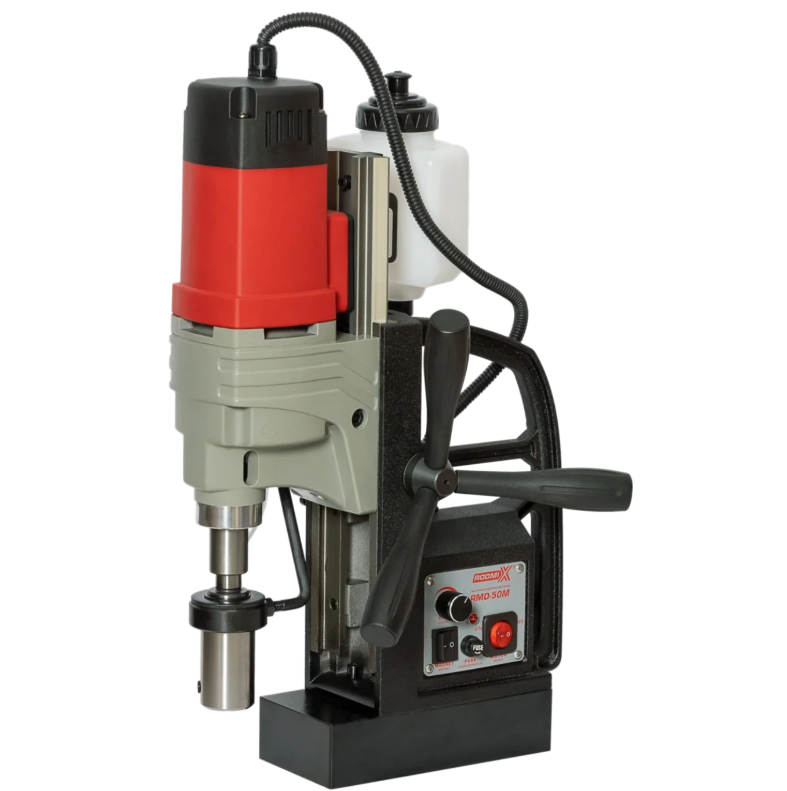

Магнитный сверлильный станок RMD-50М, 1620Вт, до 50 мм, КМ2–W19

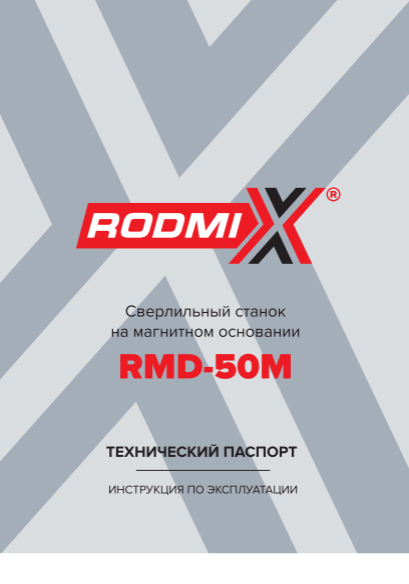

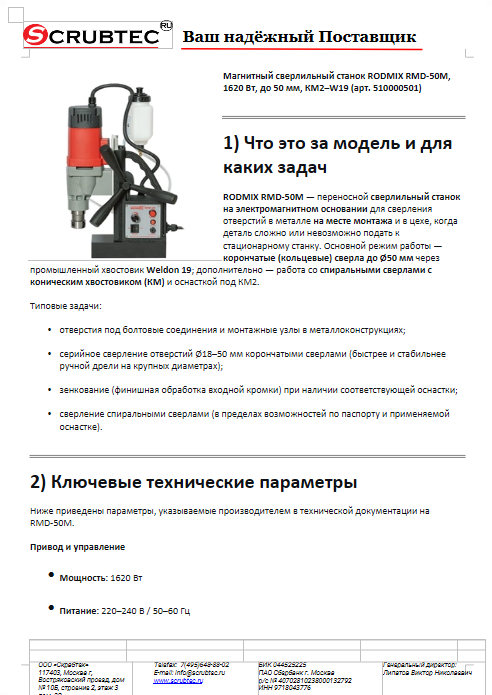

Инструкция и презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

• отверстия под болтовые соединения и монтажные узлы в металлоконструкциях;
• серийное сверление отверстий Ø18–50 мм корончатыми сверлами (быстрее и стабильнее ручной дрели на крупных диаметрах);
• зенкование (финишная обработка входной кромки) при наличии соответствующей оснастки;
• сверление спиральными сверлами (в пределах возможностей по паспорту и применяемой оснастке).

• Мощность: 1620 Вт
• Питание: 220–240 В / 50–60 Гц
• Скорость вращения: 0–580 об/мин (плавная регулировка)
• Плавный пуск: есть

• Посадка / держатель: КМ2 – Weldon 19 (через держатель-переходник)
• Корончатое сверление: до 50 мм
• Спиральное сверление (КМ): до 20 мм
• Зенкование: до 50 мм
• Максимальная длина сверла: 125 мм; допускается работа с удлинённой оснасткой при перестановке двигателя

• Рабочий ход: 125 мм
• Сила магнита: 13000 Н
• Минимальная толщина металла: 6 мм
• Основание магнита (Д×Ш): 185×95 мм
• Габариты станка (Д×Ш×В): 190×310×460 мм
• Масса: 19 кг

• Магнитная база высокой удерживающей силы — обеспечивает жёсткую фиксацию станка и устойчивость при сверлении отверстий большого диаметра.
• Система КМ2 + Weldon 19 — промышленный стандарт, совместимый с широкой линейкой корончатых сверл и переходников, что снижает зависимость от специфической оснастки.
• Плавная регулировка оборотов и плавный пуск — повышают контроль при корончатом сверлении и уменьшают ударные нагрузки на инструмент и узлы станка.
• Направляющие и механизм перемещения привода — обеспечивают стабильность оси сверления и удобство работы по месту.

• Металлоконструкции, монтаж и строительство: отверстия под крепёж, фасонки, пластины, опорные элементы.
• Машиностроение и ремонт крупногабаритного оборудования: выполнение отверстий без демонтажа деталей.
• Судостроение, мостостроение, энергетика: работа на объектах с ограниченным доступом к стационарному оборудованию.
• Цеховые работы на габаритных изделиях: перенос станка к детали и стабильное сверление крупных диаметров.

• ручные дрели и перфораторы при сверлении металла на больших диаметрах;
• часть операций, ради которых иначе потребовался бы стационарный сверлильный станок;
• многоэтапное рассверливание при переходе на корончатое сверление нужного диаметра.

• сокращения времени на удержание и позиционирование инструмента;
• более высокой скорости при серийных отверстиях крупного диаметра;
• снижения вероятности брака и повторных операций.

• проверка чистоты опорной поверхности и надёжности магнитного прижима;
• установка оснастки Weldon 19 или КМ2;
• подбор оборотов и подачи, подключение и контроль СОЖ;
• соблюдение техники безопасности, включая использование страховочного ремня при работе на вертикальных и наклонных поверхностях.

• работа по чистой и ровной поверхности для надёжного удержания магнита;
• обязательное использование страховочного ремня при работе на вертикали;
• соблюдение рекомендованных режимов сверления и контроль нагрузки;
• аккуратное применение СОЖ с исключением её попадания в электродвигатель;
• возможность перестановки двигателя при работе удлинённой оснасткой.

• корончатые сверла с хвостовиком Weldon 19;
• охлаждающие жидкости и элементы подачи;
• угольные щётки;
• вспомогательные элементы безопасности и обслуживания.

• Тип: магнитный сверлильный станок (переносной)
• Модель: RODMIX RMD-50М
• Артикул: 510000501
• Мощность: 1620 Вт
• Питание: 220–240 В / 50–60 Гц
• Обороты: 0–580 об/мин, плавная регулировка
• Посадка оснастки: КМ2 – Weldon 19
• Максимальный диаметр корончатого сверла: 50 мм
• Максимальный диаметр спирального сверла: 20 мм
• Зенкование: до 50 мм
• Рабочий ход: 125 мм
• Сила магнита: 13000 Н
• Минимальная толщина металла: 6 мм
• Основание магнита: 185×95 мм
• Габариты: 190×310×460 мм
• Масса: 19 кг
