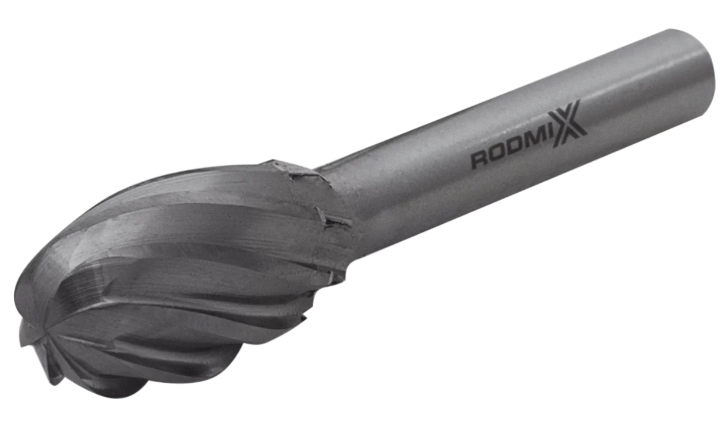

Борфреза овальная E 05х08 M03 насечка по алюминию

	3-25 мм	2-25 мм	38-150 мм	3/6/8 мм
Артикул	Диаметр (D)	Рабочая длина (l)	Общая длина (L)	Хвостовик, (d)
2503060303	3	6	38	3
2504070303	4	7	45	3
2505080303	5	8	46	3
2506100303	6	10	48	3
2506100603	6	10	55	6
2508130603	8	13	58	6
2510160603	10	16	61	6
2512200603	12	20	65	6
2514220603	14	22	67	6
2516250603	16	25	70	6
2520250603	20	25	70	6
2506100606	6	10	150	6
2510160606	10	16	150	6
2512220603	12,7	22,23	-	6
2512220803	12,7	22,23	-	8

Что это за инструмент и для каких задач

Борфреза овальная типа E со специальной насечкой для алюминия — это твердосплавный вращающийся инструмент с рабочей частью эллипсоидной формы, геометрия режущих кромок которого оптимизирована для высокопроизводительной обработки алюминия, мягких цветных металлов и пластмасс.

Инструмент предназначен для механизированной обработки с использованием прямошлифовальных машин, высокоскоростных граверов и подвесных дрелей. Ключевая специализация — работа с вязкими, налипающими материалами, где стандартная геометрия насечки приводит к быстрому забиванию и остановке процесса.

Что делает борфреза

Специализированная овальная фреза для алюминия обеспечивает эффективное резание и формообразование на мягких и вязких материалах без налипания стружки:

1. Обработка фасонных поверхностей, длинных закругленных пазов и криволинейных профилей в деталях из алюминия, бронзы, цинка, меди, пластика и композитов.

2. Разделка кромок, снятие заусенцев и фасок на деталях из цветных металлов.

3. Зачистка и сглаживание сварных швов в угловых соединениях и стыках.

4. Шлифовка формованных деталей и обработка сопряженных поверхностей.

5. Ремонт и восстановление гравировки.

Что означает тип E (овальные) и специализированная насечка для алюминия

Тип E (овальные): Рабочая часть имеет эллипсоидную форму. Инструмент удобен для обработки наружных поверхностей профильных деталей, угловых стыковочных швов и различных углублений с криволинейным профилем.

Специализированная насечка для алюминия: Принципиальное отличие от стандартной одинарной или двойной насечки. Ключевые характеристики:

• Укрупненный зуб и широкая глубокая стружечная канавка. Одна глубокая широкая насечка обеспечивает производство длинной, сливной стружки и ее эффективную эвакуацию из зоны резания.

• Большой объем канавки. Специально спроектированные глубокие карманы предотвращают налипание и забивание, характерные для цветных металлов.

• Оптимизированный угол подъема винтовой линии (40-45°). Способствует лучшему удалению металлической пыли и стружки.

• Толщина зуба увеличена для обеспечения прочности режущей кромки.

• Результат: инструмент не забивается, обеспечивает стабильный съем материала и чистовую поверхность без наволакивания.

Ключевые задачи, под которые выбирают тип E с насечкой для алюминия

• Высокопроизводительная обработка алюминиевых сплавов, легких металлов и мягких цветных металлов.

• Обработка пластмасс, стекло- и углепластиков.

• Финишная и черновая обработка деталей из вязких материалов без остановок на очистку инструмента.

• Работы, требующие высокой чистоты поверхности на мягких металлах.

Ключевые технические параметры

Геометрия

• D — максимальный диаметр рабочей части (в основании): Стандартный ряд: от 3 до 16 мм. Наиболее распространены 10, 12, 16 мм. Для миниатюрных фрез — 3 мм.

• L2 — длина рабочей части: От 6 до 25 мм. Влияет на глубину проникновения в профиль.

• d1 — диаметр хвостовика: 6 мм — абсолютный стандарт для подавляющего большинства овальных фрез. Хвостовик 3 мм применяется для миниатюрных фрез.

• L1 — общая длина: Варьируется от 38 мм до 70 мм для крупных типоразмеров.

Материал и конструкция рабочей части

• Твердый сплав: Преимущественно используется ВК8 — вольфрамо-кобальтовый сплав, обеспечивающий оптимальный баланс твердости и вязкости для ударных нагрузок при работе с мягкими материалами. Возможно цельнотвердосплавное исполнение.

• Насечка: Специализированная, одинарная крупная, типа AL / Alu Cut.

• Покрытие: Стандартные модели — без покрытия. Для улучшения отвода стружки и снижения трения может наноситься специализированное покрытие, разработанное для цветных металлов.

Требования к приводу

• Высокие обороты: Необходимы для эффективной работы и формирования правильной стружки.

• Достаточная мощность: При полном контакте овальной поверхности с материалом нагрузка на привод значительна.

• Жесткость системы: Исправная цанговая оснастка — обязательное условие.

• Совместимость: Стандартный хвостовик 6 мм обеспечивает работу с большинством профессиональных прямошлифовальных машин.

Обоснование стоимости

Стоимость овальных борфрез со специализированной насечкой для алюминия обусловлена:

1. Сложность изготовления специализированной геометрии: Формирование широких, глубоких и точно ориентированных стружечных канавок на эллипсоидной поверхности требует специализированного оборудования.

2. Премиальное качество обработки вязких материалов: Инструмент решает главную проблему — забивание стружкой, обеспечивая непрерывную работу там, где стандартная фреза останавливается через несколько секунд.

3. Высокая стойкость: Качественный твердый сплав и оптимизированная геометрия обеспечивают длительный эксплуатационный срок даже при интенсивных нагрузках.

4. Универсальность в своей нише: Эффективно работает по всему спектру мягких цветных металлов и пластиков.

Область применения

Где овальная борфреза типа E с насечкой для алюминия наиболее эффективна

• Литейное производство: Финишная обработка отливок из алюминия, бронзы, цинка, магния.

• Производство профильных деталей: Обработка кромок, снятие заусенцев.

• Сварочные участки: Зачистка сварных швов на конструкциях из алюминия и цветных металлов.

• Автомобилестроение, судостроение, авиастроение: Обработка деталей из легких сплавов.

• Переработка пластиков и композитных материалов.

Какой результат / ценность

• Непрерывная работа без забивания: Инструмент не требует постоянной остановки для очистки от налипшей стружки, что кратно повышает производительность.

• Высокое качество поверхности: Отсутствие наволакивания и задиров на обрабатываемой детали.

• Универсальность: Эффективная работа по всему спектру мягких и вязких материалов — от алюминия до пластика.

• Экономия времени: Сокращение времени на операцию за счет агрессивного съема и отсутствия простоев.

Часто задаваемые вопросы

1) Чем насечка для алюминия отличается от одинарной или двойной насечки?
Принципиально — объемом стружечной канавки. Стандартная одинарная насечка имеет недостаточный объем для отвода вязкой стружки алюминия. Насечка для алюминия отличается максимально широкими и глубокими канавками, спроектированными специально для длинной сливной стружки. Двойная насечка на алюминии забивается мгновенно и не применяется.

2) Можно ли этой фрезой обрабатывать сталь или нержавейку?
Не рекомендуется. Геометрия с крупным зубом и большим положительным передним углом, оптимизированная для мягких металлов, не обладает достаточной прочностью режущей кромки для стали. Это приведет к быстрому выкрашиванию зубьев. Для стали существуют фрезы с другой геометрией.

3) Нужна ли смазка при работе с алюминием?
Настоятельно рекомендуется. Использование сжатого воздуха для обдува или специализированных смазок для алюминия значительно улучшает отвод стружки, охлаждает инструмент и продлевает его ресурс. Некоторые модели имеют специальное покрытие, снижающее трение, но смазка все равно желательна.

4) Какой хвостовик выбрать — 6 мм или 3 мм?
6 мм — универсальный стандарт для фрез с диаметром рабочей части от 6 мм и выше. Обеспечивает жесткость и совместимость с большинством инструментов. Хвостовик 3 мм предназначен исключительно для миниатюрных фрез и используется в микрограверах.

5) Подходит ли эта фреза для обработки пластиков?
Да, отлично подходит. Широкая стружечная канавка эффективно отводит расплавленную стружку пластика, предотвращая налипание на инструмент.

6) Как понять, что фреза затупилась?
Основные признаки: резкое увеличение усилия подачи, появление вибраций, ухудшение качества поверхности, характерный скрежещущий звук и перегрев как инструмента, так и заготовки.
