Затирочная машина KOMAN 760mm, Honda GX160 MT30-4

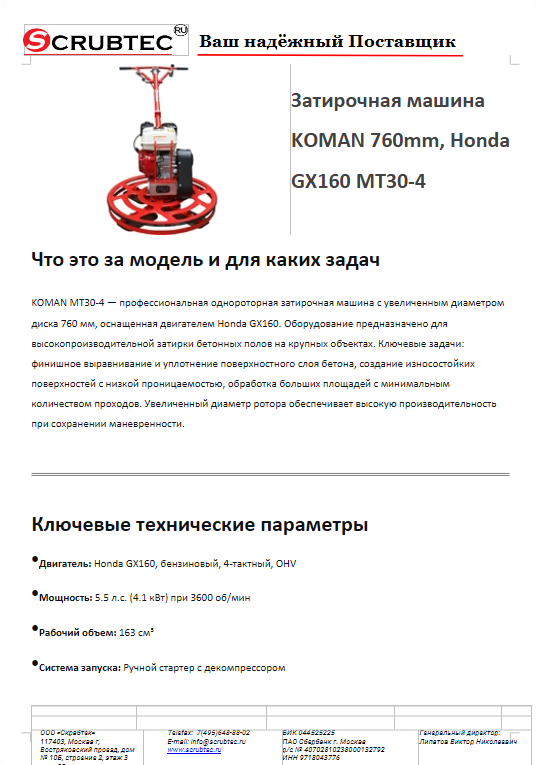

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

• Двигатель: Honda GX160, бензиновый, 4-тактный, OHV
• Мощность: 5.5 л.с. (4.1 кВт) при 3600 об/мин
• Рабочий объем: 163 см³
• Система запуска: Ручной стартер с декомпрессором
• Диаметр ротора: 760 мм (30 дюймов)
• Количество лопастей: 4 шт. (регулируемые)
• Скорость вращения ротора: 0-90 об/мин (регулируемая)
• Рабочая производительность: 250-450 м²/ч
• Привод: Механический, ременная передача с усиленным редуктором
• Система управления: Точная регулировка угла атаки лопастей 0-30°
• Топливный бак: 3.6 л
• Снаряженная масса: 98 кг
• Габаритные размеры (Д×Ш×В): 850×760×1100 мм
• Высота рукоятки управления: 1000-1300 мм (регулируемая)
• Дорожный просвет: 50 мм

• Увеличенный диаметр ротора 760 мм — на 25% больше площадь обработки за один проход compared to моделей 610 мм, что напрямую влияет на производительность
• Усиленная трансмиссия — редуктор с увеличенным крутящим моментом, рассчитанный на работу с широкими лопастями
• Профессиональная система регулировки — прецизионный механизм установки угла лопастей с фиксацией в любом положении
• Балансировка ротора — динамическая балансировка на заводе для исключения вибраций при работе
• Двигатель Honda GX160 — надежность и долговечность при интенсивной эксплуатации, минимальное время простоя

• Промышленные объекты: цеха, склады, логистические комплексы с площадями от 1000 м²
• Торговая недвижимость: гипермаркеты, торговые центры, выставочные залы
• Спортивные сооружения: крытые арены, спортивные залы, фитнес-центры
• Производственные помещения: пищевые производства, фармацевтические предприятия
• Складская логистика: распределительные центры, терминалы

• Первичная затирка (угол 3-7°): 350-500 м²/ч
• Вторичная затирка (угол 8-15°): 250-350 м²/ч
• Финишная обработка (угол 20-28°): 150-250 м²/ч

• Ровность поверхности: отклонение 1.5-2 мм на 2 метра длины
• Прочность поверхностного слоя: увеличение на 30-40% compared to необработанного бетона
• Износостойкость: соответствует требованиям ГОСТ 13087-2018 для промышленных полов

• Заменяемое оборудование:
  • Две затирочные машины диаметром 610 мм
  • Ручной инструмент для финишной обработки (гладилки, терки)
  • Дополнительное оборудование для уплотнения кромок
• Экономия времени: На обработке площади 2000 м²:
  • Две машины 610 мм: 6-8 часов (2 оператора)
  • KOMAN MT30-4: 4-5 часов (1 оператор)
  • Экономия времени: 30-40%
• Замена рабочей силы: Один оператор на MT30-4 заменяет:
  • 2 операторов на машинах меньшего диаметра
  • 3-4 рабочих с ручным инструментом
    Обеспечивая при этом:
  • Снижение количества перекрытий между проходами
  • Более равномерное уплотнение поверхности
  • Сокращение времени на организацию работ

• Теоретическая часть (3 часа):
  • Особенности работы с увеличенным диаметром ротора
  • Техника безопасности при работе с тяжелым оборудованием
  • Методы контроля качества на разных стадиях затирки
• Практическая часть (7-9 часов):
  • Отработка техники управления (2 часа)
  • Особенности маневрирования с широким ротором (1.5 часа)
  • Регулировка лопастей для разных стадий затирки (1.5 часа)
  • Обработка сложных участков (2 часа)
  • Техническое обслуживание (1 час)

• Рама: Алюминиевая литая усиленной конструкции
• Двигатель: Honda GX160 с системой виброгашения
• Редуктор: Червячный двухступенчатый, передаточное число 1:35
• Ротор: Стальная крестовина с усиленными посадочными местами
• Лопасти: Закаленная сталь 4.5 мм с износостойким покрытием
• Система регулировки: Прецизионный механизм с шагом 1°
• Рукоятка управления: Телескопическая с демпфирующими элементами

• Затирочная машина MT30-4
• Комплект лопастей (4 шт.)
• Набор ключей для обслуживания
• Защитные кожухи
• Руководство по эксплуатации на русском языке

• Ежесменно (8 часов):
  • Контроль уровня масла в двигателе и редукторе
  • Очистка ротора и лопастей от налипаний
  • Проверка состояния ремней и подшипников
  • Контроль затяжки резьбовых соединений
• Каждые 60 моточасов:
  • Замена моторного масла SAE 10W-30 (0.6 л)
  • Регулировка зазоров в трансмиссии
  • Смазка подшипников ротора
• Каждые 250 моточасов:
  • Замена масла в редукторе
  • Полная диагностика трансмиссии
  • Замена щеток генератора

• Лопасти затирочные:
  • Стандартные: 100×200×4.5 мм, ресурс 400-500 часов
  • Для тяжелых условий: 100×200×5.5 мм, ресурс 600-700 часов
• Ремни привода: Клиновой ремень B-48
• Подшипники: 6205ZZ (2 шт.)
• Фильтры: Воздушный фильтр Honda

• Тип машины: Однороторная затирочная машина
• Модель: KOMAN MT30-4
• Двигатель: Honda GX160, 5.5 л.с., 163 см³
• Диаметр ротора: 760 мм
• Количество лопастей: 4
• Скорость вращения: 0-90 об/мин
• Регулировка угла лопастей: 0-30°
• Топливный бак: 3.6 л
• Габариты: 850×760×1100 мм
• Масса: 98 кг
• Производительность: 250-450 м²/ч
• Уровень шума: 98 дБ(А)
• Радиус разворота: 1200 мм
