Станок для резки арматуры KOMAN 380V, 4Kw GQ50B-1
205 500
руб.
Код товара:
GQ50B-1_001
Вес:
0
кг.
В наличии
Количество:
Доступно
Рассчитать стоимость доставки
|
• Сервисные центры по всей России
• Выезд сервисного инженера
• Монтаж оборудования и станков
|
 |

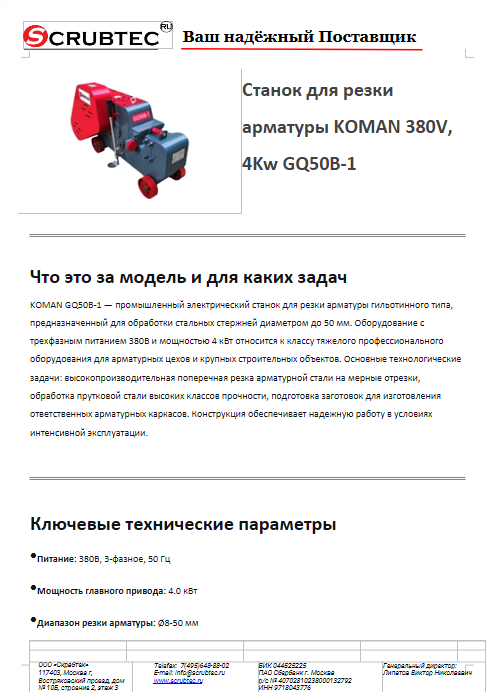

Презентация
Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.
Что это за модель и для каких задач
KOMAN GQ50B-1 — промышленный электрический станок для резки арматуры гильотинного типа, предназначенный для обработки стальных стержней диаметром до 50 мм. Оборудование с трехфазным питанием 380В и мощностью 4 кВт относится к классу тяжелого профессионального оборудования для арматурных цехов и крупных строительных объектов. Основные технологические задачи: высокопроизводительная поперечная резка арматурной стали на мерные отрезки, обработка прутковой стали высоких классов прочности, подготовка заготовок для изготовления ответственных арматурных каркасов. Конструкция обеспечивает надежную работу в условиях интенсивной эксплуатации.
Ключевые технические параметры
-
Питание: 380В, 3-фазное, 50 Гц
-
Мощность главного привода: 4.0 кВт
-
Диапазон резки арматуры: Ø8-50 мм
-
Длина реза: 150-1500 мм (регулируемая)
-
Скорость реза: 25-35 сек/цикл
-
Точность резки: ±0.8 мм
-
Усилие реза: 180 кН
-
Тип режущего инструмента: Ножницы гильотинного типа с усиленной конструкцией
-
Размер стола: 700×500 мм
-
Производительность: 70-110 резов/час
-
Габаритные размеры: 1700×700×1000 мм
-
Масса оборудования: 680 кг
-
Уровень шума при работе: ≤85 дБ
Обоснование стоимости
-
Усиленная станина — сварная конструкция из стали Ст3 толщиной 30 мм с внутренними ребрами жесткости
-
Кривошипно-шатунный механизм — усиленная конструкция из стали 40Х с закалкой ТВЧ
-
Редуктор цилиндрический - трехступенчатая передача с передаточным числом 1:8.5
-
Система фиксации заготовки — пневмогидравлический прижим с усилием 6-8 кН
-
Ножи из инструментальной стали — сталь Х12М с твердостью 60-64 HRC
-
Система измерения - прецизионная линейка с нониусом и механическими ограничителями
-
Защитные кожухи — стальные сборочные единицы с блокировкой безопасности
Области применения
-
Мостостроение: резка арматуры большого диаметра для пролетных строений
-
Промышленное строительство: арматурные работы для фундаментов тяжелого оборудования
-
Энергетическое строительство: резка арматуры для АЭС, ГЭС, ТЭЦ
-
Сборное железобетонное производство: изготовление заготовок для напряженных конструкций
-
Металлургические предприятия: резка пруткового проката для различных нужд
Какой результат/ценность, причём количество/масштаб. Детально
Производительность для различных диаметров:
-
Арматура Ø8-16 мм: 90-110 резов/час
-
Арматура Ø18-25 мм: 80-100 резов/час
-
Арматура Ø28-36 мм: 70-90 резов/час
-
Арматура Ø40-50 мм: 60-80 резов/час
Качественные показатели:
-
Точность длины: отклонение ±0.8 мм от заданного размера
-
Качество реза: перпендикулярность торца ±0.5°
-
Отсутствие деформации: чистота реза без заусенцев
-
Соответствие нормам: выполнение требований ГОСТ 10922-201 для ответственных конструкций
Экономический эффект: При работе в две смены (16 часов) оборудование позволяет выполнить 1000-1500 резов. За месяц (22 рабочих дня) — 22 000-33 000 резов.
Какое кол-во оборудование он заменяет и какого. Сколько сэкономит времени в трудозатратах. Сколько заменяет рабочих благодаря его использованию при условии сохранения качества.
-
Заменяемое оборудование:
-
3-4 углошлифовальные машины (УШМ) промышленного класса
-
Гидравлические ножницы стационарные
-
Оборудование для газовой резки
-
Дисковые пилы по металлу
-
-
Экономия времени: На резке 80 стержней Ø40 мм:
-
УШМ: 6-8 часов (3 рабочих)
-
KOMAN GQ50B-1: 1-1.2 часа (1 оператор)
-
Экономия времени: 80-85%
-
-
Замена рабочей силы: Один оператор на GQ50B-1 заменяет:
-
4 рабочих с УШМ
-
2 операторов на гидравлическом оборудовании
Обеспечивая при этом: -
Снижение брака до 0.2%
-
Стабильное качество реза по всей длине
-
Повышение безопасности и снижение уровня шума
-
На сколько легко обучить персонал, в случае быстрой смены оператора.
Обучение оператора для работы на GQ50B-1 требует 12-16 часов:
-
Теоретическая часть (4-5 часа):
-
Принцип работы усиленных гильотинных ножниц
-
Техника безопасности при работе с мощным оборудованием
-
Основы работы с системой измерения и ограничителями
-
Правила установки и замены ножей для больших диаметров
-
-
Практическая часть (8-11 часов):
-
Настройка ограничителей длины (1.5 часа)
-
Управление пневмогидравлической системой фиксации (2 часа)
-
Резка арматуры больших диаметров (3 часа)
-
Техническое обслуживание (1.5 часа)
-
Замена и регулировка режущего инструмента (1 час)
-
Для операторов с опытом работы на станках GQ40B время обучения сокращается до 6-8 часов.
Конструкция и комплектация
Основные узлы:
-
Станина: Сварная конструкция из стали Ст3 толщиной 30 мм
-
Главный привод: Асинхронный двигатель 4.0 кВт с системой вентиляции
-
Редуктор: Цилиндрический трехступенчатый в масляной ванне
-
Кривошипно-шатунный механизм: Сталь 40Х с поверхностной закалкой
-
Режущий узел: Усиленные верхний и нижний ножи
-
Система фиксации: Пневмогидравлический прижим
-
Стол приемный: Стальной с рифленой поверхностью
Стандартная комплектация:
-
Станок GQ50B-1 в сборе
-
Комплект ножей (2 шт.)
-
Набор специального инструмента для обслуживания
-
Масленка двустороннего действия
-
Руководство по эксплуатации и ТО
-
Паспорт оборудования
Эксплуатация, расходники и сервис
Регламент технического обслуживания:
-
Ежесменно (8 часов):
-
Очистка рабочих органов от металлической стружки
-
Проверка затяжки критических резьбовых соединений
-
Контроль состояния режущих кромок ножей
-
Смазка направляющих и трущихся поверхностей
-
-
Еженедельно (40 часов):
-
Проверка состояния ремней привода
-
Контроль уровня и состояния масла в редукторе
-
Проверка работы системы фиксации
-
Диагностика электрических компонентов
-
-
Ежемесячно (176 часов):
-
Полная замена масла в редукторе
-
Проверка износа ножей и необходимости переточки
-
Регулировка зазоров в кривошипно-шатунном механизме
-
Профилактика пневмогидравлической системы
-
Основные расходные материалы:
-
Ножи режущие: Комплект из 2 усиленных ножей, ресурс 12 000-18 000 резов
-
Масло редукторное: ISO VG 220, 2.5 л
-
Ремни привода: Клиновые ремни C-50
-
Фильтры пневмосистемы: Воздушные фильтры тонкой очистки
Краткая спецификация (для ТЗ/тендера)
-
Тип оборудования: Станок для резки арматуры гильотинного типа
-
Модель: KOMAN GQ50B-1
-
Питание: 380В, 3 фазы, 50 Гц
-
Мощность: 4.0 кВт
-
Диапазон резки: Ø8-50 мм
-
Длина реза: 150-1500 мм
-
Точность: ±0.8 мм
-
Усилие реза: 180 кН
-
Производительность: 70-110 резов/час
-
Габариты: 1700×700×1000 мм
-
Масса: 680 кг
Часто задаваемые вопросы
Вопрос: Какие классы арматуры можно обрабатывать?
*Ответ: Станок предназначен для резки арматуры классов А400-А1000, включая термоупрочненную арматуру А500С, А600, А800, А1000 с пределом текучести до 1000 МПа.*
*Ответ: Станок предназначен для резки арматуры классов А400-А1000, включая термоупрочненную арматуру А500С, А600, А800, А1000 с пределом текучести до 1000 МПа.*
Вопрос: Какой требуется зазор между ножами для резки арматуры Ø50 мм?
*Ответ: Рекомендуемый зазор 0.3-0.5 мм. Регулировка осуществляется комплектом калиброванных прокладок.*
*Ответ: Рекомендуемый зазор 0.3-0.5 мм. Регулировка осуществляется комплектом калиброванных прокладок.*
Вопрос: Какие требования к фундаменту?
*Ответ: Требуется железобетонный фундамент толщиной 250-300 мм с массой не менее 1200 кг. Обязательно анкерное крепление.*
*Ответ: Требуется железобетонный фундамент толщиной 250-300 мм с массой не менее 1200 кг. Обязательно анкерное крепление.*
Вопрос: Какой ресурс основных компонентов?
*Ответ: Редуктор — 20 000 часов, кривошипно-шатунный механизм — 100 000 циклов, станина — не ограничен.*
*Ответ: Редуктор — 20 000 часов, кривошипно-шатунный механизм — 100 000 циклов, станина — не ограничен.*
Вопрос: Какие гарантийные обязательства?
*Ответ: Гарантия 24 месяца на оборудование. На редуктор и основные механизмы — 36 месяцев. Гарантийное обслуживание включает первоначальную пуско-наладку.*
*Ответ: Гарантия 24 месяца на оборудование. На редуктор и основные механизмы — 36 месяцев. Гарантийное обслуживание включает первоначальную пуско-наладку.*
- Характеристики пылесосы
-
Вес, кг545
- Прочее
-
Вес нетто545 кг
-
Виддля резки арматуры
-
Высота, мм850
-
Габариты без упаковки1350x650x850 мм
-
Диаметр арматурной стали50 мм
-
Длина, мм1350
-
Мощность двигателя4 кВт
-
Напряжение380 В
-
Тип приводаЭлектрический
-
Ширина, мм650
