Станок для резки арматуры KOMAN 380V, 3Kw GQ40B-1

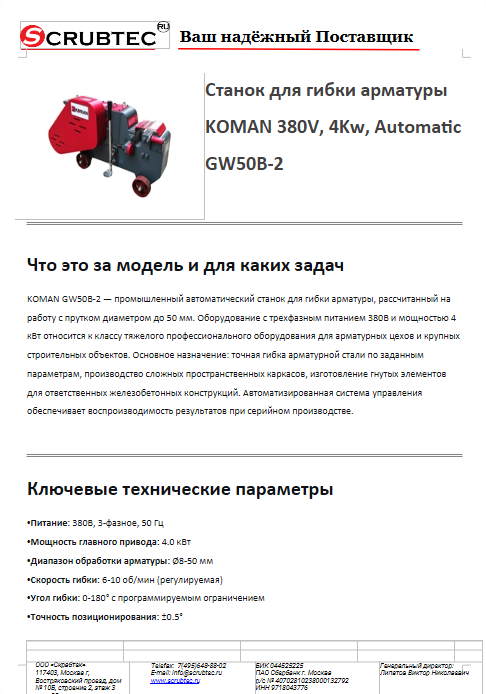

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

• Питание: 380В, 3-фазное, 50 Гц
• Мощность главного привода: 4.0 кВт
• Диапазон обработки арматуры: Ø8-50 мм
• Скорость гибки: 6-10 об/мин (регулируемая)
• Угол гибки: 0-180° с программируемым ограничением
• Точность позиционирования: ±0.5°
• Минимальный радиус гибки: 3.5×D арматуры
• Производительность: 40-70 изгибов/час
• Система управления: CNC контроллер с цветным дисплеем
• Габаритные размеры: 1400×900×1200 мм
• Масса оборудования: 850 кг
• Уровень шума при работе: ≤78 дБ

• Усиленная конструкция станины — литая стальная рама весом 450 кг обеспечивает устойчивость при гибке арматуры максимального диаметра
• Промышленный частотный преобразователь — плавное регулирование скорости и момента на шпинделе
• Прецизионный редуктор — двухступенчатая червячная передача с передаточным числом 1:100
• Система ЧПУ — возможность программирования многоступенчатых операций гибки с памятью на 200 программ
• Датчики усилия — контроль момента гибки для предотвращения перегрузок
• Пневматическая система фиксации — надежное закрепление заготовки при операциях гибки

• Мостостроение: изготовление арматурных каркасов для пролетных строений и опор
• Промышленное строительство: арматура для фундаментов тяжелого оборудования, крановых путей
• Энергетическое строительство: арматурные работы для АЭС, ТЭЦ, гидротехнических сооружений
• Сборное железобетонное производство: изготовление пространственных каркасов для колонн, ферм, балок
• Специальные конструкции: арматура для бункеров, силосов, резервуаров

• Арматура Ø8-16 мм: 60-70 изгибов/час
• Арматура Ø18-25 мм: 50-60 изгибов/час
• Арматура Ø28-36 мм: 45-55 изгибов/час
• Арматура Ø40-50 мм: 35-45 изгибов/час

• Точность гибки: отклонение ±0.5° от заданного значения
• Повторяемость: ±0.3° при серийном производстве
• Сохранение прочности: отсутствие трещин в зоне гибки при соблюдении минимального радиуса
• Соответствие нормам: выполнение требований СП 63.13330.2018 по гибке арматуры

• Заменяемое оборудование:
  • 3-4 ручных гибочных станка
  • Гидравлические гибочные установки
  • Оборудование для правки арматуры
  • Вспомогательные устройства для разметки
• Экономия времени: На изготовлении 50 элементов из арматуры Ø32 мм:
  • Ручные станки: 6-8 часов (2 оператора)
  • KOMAN GW50B-2: 1-1.2 часа (1 оператор)
  • Экономия времени: 80-85%
• Замена рабочей силы: Один оператор на GW50B-2 заменяет:
  • 4 рабочих на ручных гибочных станках
  • 2 операторов на гидравлическом оборудовании
    Обеспечивая при этом:
  • Снижение брака до 0.3%
  • Полное соответствие чертежным требованиям
  • Воспроизводимость результатов при любых объемах

• Теоретическая часть (10-12 часов):
  • Основы работы с CNC системой управления
  • Техника безопасности при работе с мощным оборудованием
  • Чтение сложных арматурных чертежей
  • Основы технологии гибки арматуры большого диаметра
• Практическая часть (20-28 часов):
  • Работа с интерфейсом управления (3 часа)
  • Программирование простых операций (4 часа)
  • Создание сложных гибочных программ (8 часов)
  • Техническое обслуживание (3 часа)
  • Диагностика и устранение неисправностей (2 часа)

• Станина: Сварная конструкция из стали 20ГСЛ толщиной 25 мм
• Главный привод: Асинхронный двигатель 4.0 кВт с системой охлаждения
• Редуктор: Червячный двухступенчатый в масляной ванне
• Шпиндель: Усиленная конструкция из стали 40ХНМА
• Система управления: Промышленный CNC контроллер
• Зажимной механизм: Пневмогидравлическая система с усилием 8 кН
• Электрический шкаф: Защита IP55 с системой вентиляции

• Станок GW50B-2 в сборе
• Комплект гибочных пальцев (6 размеров)
• Пульт оператора
• Набор специального инструмента
• Руководство по программированию
• Паспорт оборудования

• Ежесменно (8 часов):
  • Очистка рабочих органов
  • Проверка затяжки критических соединений
  • Контроль состояния гибочных инструментов
  • Визуальный осмотр пневмосистемы
• Еженедельно (40 часов):
  • Контроль уровня масла в редукторе
  • Проверка состояния щеток двигателя
  • Калибровка датчиков положения
  • Тестирование системы безопасности
• Ежемесячно (176 часов):
  • Замена масла в редукторе
  • Диагностика CNC системы
  • Проверка соосности шпинделя
  • Профилактика пневмосистемы

• Гибочные пальцы: Набор из 6 размеров, ресурс 8 000-12 000 циклов
• Прижимные элементы: Сменные губы, ресурс 4 000 циклов
• Масло редукторное: ISO VG 320, 3.5 л
• Фильтры пневмосистемы: Воздушные фильтры тонкой очистки

• Тип оборудования: Станок для гибки арматуры автоматический
• Модель: KOMAN GW50B-2
• Питание: 380В, 3 фазы, 50 Гц
• Мощность: 4.0 кВт
• Диапазон гибки: Ø8-50 мм
• Угол гибки: 0-180°
• Точность: ±0.5°
• Система управления: CNC с цветным дисплеем
• Габариты: 1400×900×1200 мм
• Масса: 850 кг
• Производительность: 40-70 изгибов/час
