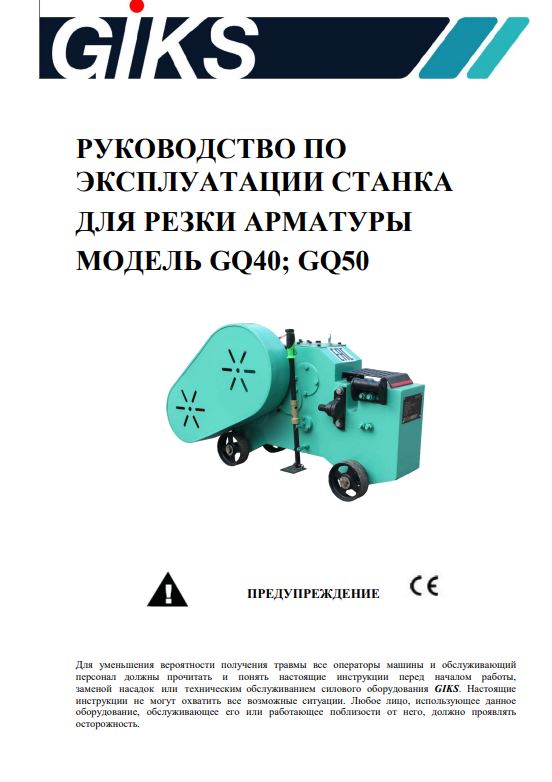

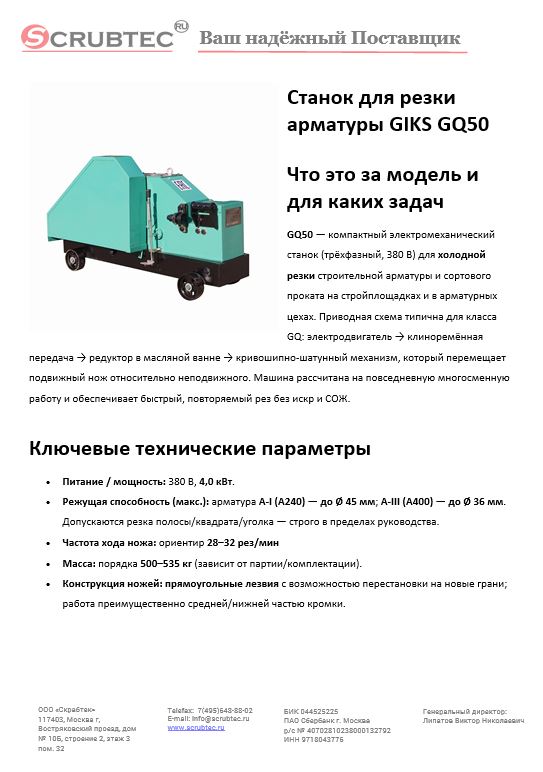

Инструкция и презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

Что это за модель и для каких задач

GQ50 — компактный электромеханический станок (трёхфазный, 380 В) для холодной резки строительной арматуры и сортового проката на стройплощадках и в арматурных цехах. Приводная схема типична для класса GQ: электродвигатель → клиноремённая передача → редуктор в масляной ванне → кривошипно-шатунный механизм, который перемещает подвижный нож относительно неподвижного. Машина рассчитана на повседневную многосменную работу и обеспечивает быстрый, повторяемый рез без искр и СОЖ.

Ключевые технические параметры

• Питание / мощность: 380 В, 4,0 кВт.
• Режущая способность (макс.): арматура A-I (А240) — до Ø 45 мм; A-III (А400) — до Ø 36 мм. Допускаются резка полосы/квадрата/уголка — строго в пределах руководства.
• Частота хода ножа: ориентир 28–32 рез/мин
• Масса: порядка 500–535 кг (зависит от партии/комплектации).
• Конструкция ножей: прямоугольные лезвия с возможностью перестановки на новые грани; работа преимущественно средней/нижней частью кромки.

Обоснование стоимости

1. Ресурс приводной группы. Редуктор в масляной ванне и низкооборотная кинематика обеспечивают высокий крутящий момент и устойчивость к строительной пыли по сравнению с абразивными/ручными резчиками.
2. Производительность без искр. Паспортные 28–32 рез/мин на «средних» Ø существенно ускоряют раскрой и снижают огневые риски, не требуя расхода кругов и гидроохлаждения.
3. Документированная эксплуатация. Русскоязычное руководство с таблицами допустимых профилей/пакетов, регламентом смазки (80W-90/85W-90) и техобслуживания упрощает ввод в эксплуатацию и планирование ТО.

Области применения

• Заготовительные посты: резка стержней в размер, подготовка выпусков/закладных.
• Арматурные и ЖБИ-цеха: потоковая резка Ø 10–32(36) мм.
• Дорожное/гражданское строительство: быстрая безыскровая нарезка на объекте вблизи зоны укладки.

Результат/ценность (количественно)

• Такт и выход. При частоте механизма 28–32 рез/мин реальная производительность (с учётом укладки/позиционирования) составляет ориентир 15–25 рез/мин для Ø 12–16 мм (≈900–1500 рез/ч), и 6–12 рез/мин для Ø 25–32 мм. Это кратно быстрее, чем УШМ/отрезные пилы (2–5 рез/мин с расходом кругов).
• Качество торца. Ножевой рез даёт чистую перпендикулярную кромку при корректном зазоре, уменьшая доводку и брак.
• Энергопотребление. 4 кВт против 5–7 кВт у тяжёлых моделей — меньше нагрузка на стройплощадочную электросеть при сопоставимой производительности до Ø 36 мм по A-III.

Сколько оборудования он заменяет и экономия труда

• Заменяет пост ручной резки УШМ/отрезными пилами и часть операций гидроножниц
• Экономия времени: по Ø 10–16 мм — в 3–6 раз быстрее, чем УШМ, без смены кругов и потерь на охлаждение.
• По штату: 1 оператор на GQ50 закрывает объём, который обычно требуют 2 рабочих на ручных резчиках (оператор + подсобник/держатель), сохраняя постоянство качества.

На сколько легко обучить персонал

Органы управления просты: педаль муфты/рычаг включения, пуск/стоп, аварийный «грибок». Достаточно 1–2 часов инструктажа (ОТ, зазоры ножей, проверка смазки) и 1 смены под наставником, чтобы уверенно работать по картам реза и таблицам из руководства.

Конструкция и комплектация

• Режущий узел: неподвижный/подвижный нож; прямоугольные лезвия с перестановкой граней; регулировка зазора.
• Привод: эл.двигатель 4 кВт → ремень → редуктор (масляная ванна) → кривошипно-шатунный механизм.
• Управление/оснастка: педаль/рычаг включения, аварийный стоп; транспортировочные ролики/проушины; комплект ножей в поставке

Эксплуатация, расходники и сервис

• Перед началом смены: проверить заземление и направление вращения, затяжку ножей (зазор 0,2–0,5 мм — по паспорту), уровень масла в редукторе; выполнить 10-мин холостой прогон.
• Смазочные материалы: редуктор — трансмиссионное масло 80W-90/85W-90 (объём и интервалы — по паспорту); эксплуатация «на сухую» запрещена.
• Рекомендации по резу: работать средней/нижней частью кромки; вовремя переворачивать/менять лезвия; многопрутковая резка — только по таблицам допустимых пакетов.
• Типовые расходники: комплект прямоугольных ножей GQ50, клиновые ремни, масло редуктора.

Краткая спецификация (для ТЗ/тендера)

• Модель: GIKS GQ50 (электромеханический резчик арматуры).
• Питание / мощность: 380 В / 4,0 кВт.
• Частота хода: ≈28–32 рез/мин.
• Режущая способность (макс.): A-I Ø 6–45 мм; A-III Ø до 36 мм; полоса/квадрат/уголок
• Масса: ≈500–535 кг.
• Ножи: прямоугольные, переставные; регулировка зазора; редуктор в масляной ванне.

Часто задаваемые вопросы

1) Можно ли резать сразу несколько прутков?
Да, но только в пределах таблицы многопрутковой резки (зависит от Ø и прочности стали). Превышение ведёт к перегрузке привода и ускоренному износу ножей.

2) Как часто переворачивать или менять ножи?
По износу кромки; лезвия прямоугольные и допускают перестановку на новые грани, что увеличивает ресурс.

3) Какое масло заливать и как контролировать уровень?
Трансмиссионное 80W-90/85W-90; уровень — выше контрольной метки. Проверка ежедневно; замена

4) Чем GQ50 лучше УШМ/отрезной пилы на объекте?
В разы выше скорость реза, нет искр, нет расхода кругов и охлаждающей жидкости, выше повторяемость перпендикулярности торца.

5) Какие требования по безопасности важнее всего?
Работа только при закрытых кожухах, исправном заземлении, корректном направлении вращения; руки — вне зоны хода ножей; рез только разрешённых профилей/диаметров
