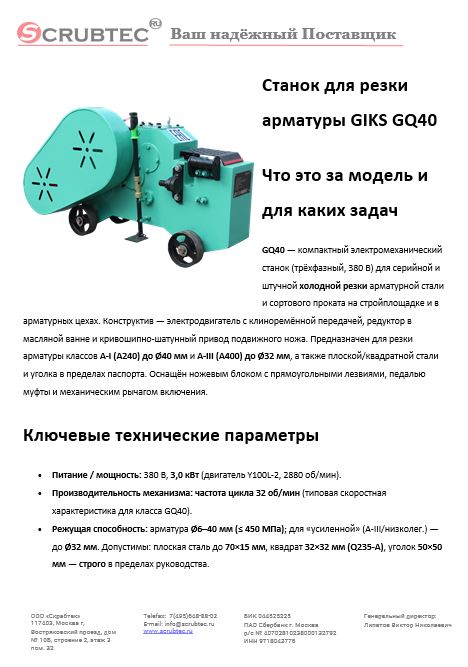

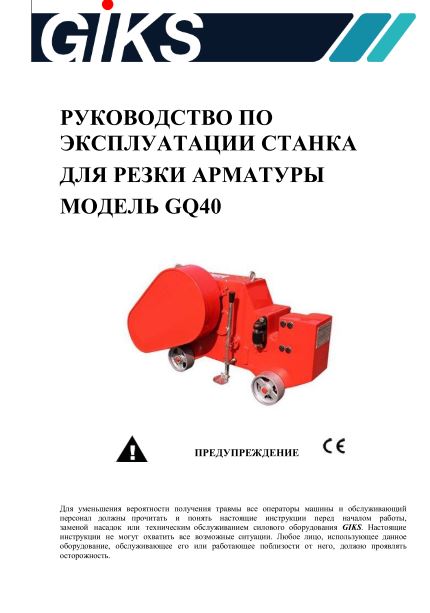

Инструкция и презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

Что это за модель и для каких задач

GQ40 — компактный электромеханический станок (трёхфазный, 380 В) для серийной и штучной холодной резки арматурной стали и сортового проката на стройплощадке и в арматурных цехах. Конструктив — электродвигатель с клиноремённой передачей, редуктор в масляной ванне и кривошипно-шатунный привод подвижного ножа. Предназначен для резки арматуры классов A-I (А240) до Ø40 мм и A-III (А400) до Ø32 мм, а также плоской/квадратной стали и уголка в пределах паспорта. Оснащён ножевым блоком с прямоугольными лезвиями, педалью муфты и механическим рычагом включения.

Ключевые технические параметры

• Питание / мощность: 380 В, 3,0 кВт (двигатель Y100L-2, 2880 об/мин).
• Производительность механизма: частота цикла 32 об/мин (типовая скоростная характеристика для класса GQ40).
• Режущая способность: арматура Ø6–40 мм (≤ 450 МПа); для «усиленной» (A-III/низколег.) — до Ø32 мм. Допустимы: плоская сталь до 70×15 мм, квадрат 32×32 мм (Q235-A), уголок 50×50 мм — строго в пределах руководства.
• Геометрия/масса: габариты 1190×680×450 мм, масса ≈310 кг
• Транспортная информация : упаковка 1190×450×680 мм.

Обоснование стоимости

1. Надёжный привод и редуктор. Редуктор в масляной ванне + механика кулисы рассчитаны на длительные циклы при низких оборотах — меньше чувствительность к пыли на стройплощадке vs абразивные/ручные резчики.
2. Паспортное подтверждение диапазона материалов. В русскоязычном руководстве указаны допустимые профили (круг, полоса, квадрат, уголок) и таблица многопрутковой резки — снижает риск ошибок и брака.
3. Сервисопригодность. Простая кинематика, доступ к ножевому блоку и муфте, регламент смазки 80W-90/85W-90

Области применения

• Заготовительные посты на стройплощадке: нарезка стержней в размер, подготовка выпусков и закладных.
• Арматурные цеха ЖБИ: серийная резка Ø10–32 мм, нарезка полос/квадрата в пределах паспорта.
• Дорожное/гражданское строительство, мосты, ЖК-объекты — где требуется быстрый, повторяемый распил без искрообразования и охлаждающих жидкостей.

Результат/ценность (количественно)

• Такт и штучная производительность. При паспортных 32 об/мин механизм совершает до ≈32 резов/мин (1 цикл = 1 рез) при Ø до ~16–20 мм; на крупных диаметрах операторский такт растёт из-за укладки/позиционирования. Реалистично для Ø12–16 мм: 15–25 рез/мин (900–1500 рез/ч) на потоке; для Ø25–32 мм: ориентир 6–12 рез/мин.
• Качество торца. Ножевой рез без искры/заусенца, стабильная перпендикулярность при корректной регулировке зазора — меньше доработки кромок.
• Компактность и энергопотребление. 3 кВт против 5–7 кВт у тяжёлых моделей — экономия электрической мощности на площадке при сопоставимой производительности до Ø32 мм.

Сколько оборудования заменяет и экономия труда

• Заменяет: пост резки УШМ/отрезными пилами (искры, расход кругов) и часть операций на гидроножницах (высокая стоимость, сложная логистика).
• Экономия времени: по Ø10–16 мм — в 3–6 раз быстрее, чем УШМ (2–5 рез/мин с раскройкой и сменой кругов) и стабильнее по качеству торца.
• По штату: 1 оператор на GQ40 закрывает объём, который обычно требует 2 рабочих на ручных резчиках (оператор + помощник), при этом снижается утомляемость и риск травм/искр.

На сколько легко обучить персонал

Органы управления предельно просты: педаль муфты, механический рычаг/кнопка привода, аварийный «грибок». Достаточно 1–2 часов инструктажа (охрана труда, проверка зазора ножей, контроль смазки) + 1 смена под наставником для уверенной работы по картам реза и таблицам многопрутковой резки из руководства.

Конструкция и комплектация

• Режущий узел: подвижный/неподвижный нож, прямоугольные лезвия с перестановкой граней; регулировка зазора.
• Привод: электродвигатель → клиновой ремень → редуктор в масляной ванне → кривошипно-шатунный механизм.
• Управление: педаль муфты, механическое включение хода; транспортировочные ролики.
• Поставка: станок, комплект ножей, педаль, руководство,

Эксплуатация, расходники и сервис

• Перед началом смены: проверка заземления/направления вращения, крепежа ножей (свободный ход 0,2–0,5 мм), уровня масла в редукторе, пробный прогон 10 мин на холостых.
• Смазка/масла: редуктор — трансмиссионное масло 80W-90/85W-90, объём ~7,5 л; поддерживать уровень выше метки. Эксплуатация «на сухую» запрещена. Регламент — контроль уровня, плановая замена (указана в руководстве).
• Рекомендации по резу: использовать среднюю/нижнюю часть лезвия, своевременно переставлять/менять ножи; многопрутковая резка — только по таблице допустимых пакетов.
• Типовой расходник: комплект прямоугольных ножей GQ40, клиновые ремни, масло редуктора.

Краткая спецификация (для ТЗ/тендера)

• Модель: GIKS GQ40 (электромеханический резчик арматуры).
• Питание / мощность: 380 В / 3,0 кВт.
• Частота механизма: до 32 об/мин.
• Режущая способность: арматура A-I (А240) Ø6–40 мм; A-III (А400) до Ø32 мм; полоса до 70×15 мм, квадрат до 32×32 мм, уголок до 50×50 мм (по руководству).
• Габариты / масса: 1190×680×450 мм / ≈310 кг.
• Привод/узлы: ремённый привод, редуктор в масляной ванне, ножевой блок с прямоугольными лезвиями, педаль муфты.

Часто задаваемые вопросы

1) Можно ли резать несколько прутков сразу?
Да, но только в пределах таблицы многопрутковой резки из руководства (зависит от Ø и прочности). Превышение приведёт к перегрузке ремня/механизма.

2) Как часто менять/переворачивать ножи?
По износу кромки; лезвия прямоугольные и допускают перестановку на новые грани. При работе преимущественно на Ø > 20 мм — осматривать чаще.

3) Какое масло и сколько заливать в редуктор?
80W-90/85W-90, ~7,5 л, уровень — выше метки; перед запуском обязательно проверить/долить.

4) Что даёт GQ40 по сравнению с УШМ/отрезной пилой?
В разы выше темп реза, нет искр/охлаждающей жидкости, стабильная перпендикулярность торца, ниже расход расходки (кругов), выше безопасность.

5) Есть ли требования к направлению вращения?
Да — шкив должен вращаться по стрелке на кожухе ремня; неверное направление снижает усилие и ресурс.
