Станок для гибки арматуры KOMAN 380V, 3Kw, Automatic GW40B-2

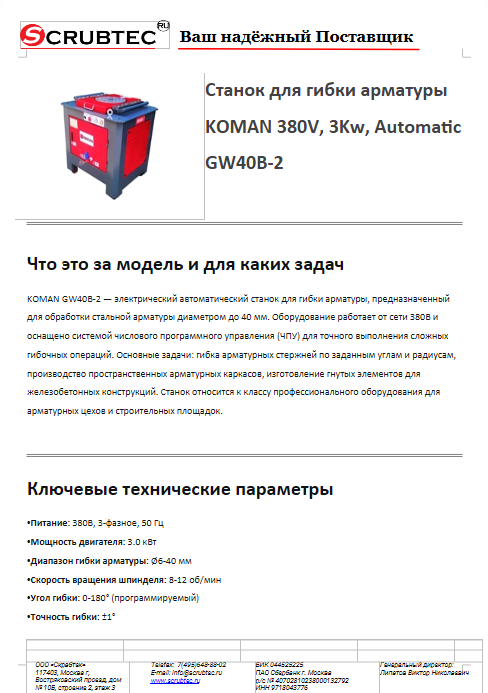

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

• Питание: 380В, 3-фазное, 50 Гц
• Мощность двигателя: 3.0 кВт
• Диапазон гибки арматуры: Ø6-40 мм
• Скорость вращения шпинделя: 8-12 об/мин
• Угол гибки: 0-180° (программируемый)
• Точность гибки: ±1°
• Диаметр гибочного пальца: 4×D арматуры
• Производительность: 50-80 изгибов/час (в зависимости от сложности)
• Система управления: ПЛК с сенсорным дисплеем
• Габаритные размеры: 1200×800×1100 мм
• Масса оборудования: 650 кг
• Уровень шума: ≤75 дБ

• Система ЧПУ — возможность программирования сложных гибочных программ с сохранением в памяти до 100 операций
• Усиленная конструкция станины — литая стальная рама толщиной 20 мм для устойчивости при работе с арматурой большого диаметра
• Прецизионный редуктор — червячная передача с КПД 85% и повышенным ресурсом
• Датчики обратной связи — энкодеры на шпинделе для контроля угла гибки в реальном времени
• Промышленный контроллер — программируемый логический контроллер с защитой от перегрузок

• Производство ЖБИ: изготовление арматурных каркасов для сборного железобетона
• Монолитное строительство: подготовка арматуры для фундаментов, колонн, балок
• Дорожное строительство: арматурные работы для мостов, путепроводов, тоннелей
• Судостроение: изготовление арматурных сеток для причальных сооружений
• Производство металлоконструкций: гибка стержней для различных металлических конструкций

• Арматура Ø6-12 мм: 70-80 изгибов/час
• Арматура Ø14-20 мм: 60-70 изгибов/час
• Арматура Ø22-32 мм: 50-60 изгибов/час
• Арматура Ø34-40 мм: 40-50 изгибов/час

• Точность угла гибки: отклонение ±1° от заданного значения
• Стабильность геометрии: повторяемость ±0.5° при серийном производстве
• Качество поверхности: отсутствие трещин и деформаций при правильном подборе диаметра гибочного пальца
• Соответствие ГОСТ: соблюдение требований ГОСТ 10922-201 по гибке арматуры

• Заменяемое оборудование:
  • Ручные гибочные станки (2-3 шт.)
  • Ручной инструмент (гибочные вилы)
  • Установки для резки и гибки
  • Дополнительное оборудование для разметки
• Экономия времени: На изготовлении 100 одинаковых элементов:
  • Ручной станок: 4-5 часов (1 оператор)
  • KOMAN GW40B-2: 1-1.5 часа (1 оператор)
  • Экономия времени: 70-75%
• Замена рабочей силы: Один оператор на GW40B-2 заменяет:
  • 3 рабочих на ручных гибочных станках
  • 2 операторов на полуавтоматических станках
    Обеспечивая при этом:
  • Стабильное качество каждого изделия
  • Точное соблюдение чертежных параметров
  • Снижение брака до 0.5%

• Теоретическая часть (8-10 часов):
  • Основы работы с ЧПУ
  • Техника безопасности при работе с электрооборудованием
  • Чтение арматурных чертежей
  • Основы программирования гибочных операций
• Практическая часть (16-22 часа):
  • Изучение интерфейса управления (2 часа)
  • Базовые операции гибки (4 часа)
  • Программирование сложных контуров (6 часов)
  • Техническое обслуживание (4 часа)
  • Диагностика неисправностей (2 часа)

• Станина: Сварная конструкция из стали Ст3 толщиной 20 мм
• Привод: Асинхронный двигатель 3.0 кВт с частотным преобразователем
• Редуктор: Червячный двухступенчатый с передаточным отношением 1:80
• Шпиндель: Закаленная сталь 45Х с конусным креплением гибочных пальцев
• Система управления: ПЛК с 7-дюймовым сенсорным экраном
• Зажимное устройство: Пневматический прижим с регулируемым усилием
• Электрический шкаф: Защита IP54 с системой охлаждения

• Станок GW40B-2 в сборе
• Комплект гибочных пальцев (5 шт.)
• Пульт управления
• Набор ключей для обслуживания
• Руководство по эксплуатации на русском языке
• Паспорт оборудования

• Ежесменно (8 часов):
  • Очистка рабочих органов от металлической пыли
  • Проверка затяжки резьбовых соединений
  • Контроль состояния гибочных пальцев
  • Смазка направляющих
• Еженедельно (40 часов):
  • Проверка состояния щеток двигателя
  • Контроль уровня масла в редукторе
  • Проверка датчиков положения
  • Тестовый прогон программы
• Ежемесячно (176 часов):
  • Замена масла в редукторе
  • Диагностика системы управления
  • Проверка центровки шпинделя
  • Калибровка датчиков

• Гибочные пальцы: Набор из 5 размеров, ресурс 10 000-15 000 циклов
• Прижимные губы: Сменные элементы, ресурс 5 000 циклов
• Масло редукторное: ISO VG 220, 2.5 л
• Электрические компоненты: Контакторы, реле защиты двигателя

• Тип оборудования: Станок для гибки арматуры автоматический
• Модель: KOMAN GW40B-2
• Питание: 380В, 3 фазы, 50 Гц
• Мощность: 3.0 кВт
• Диапазон гибки: Ø6-40 мм
• Угол гибки: 0-180°
• Точность: ±1°
• Система управления: ЧПУ с сенсорным экраном
• Габариты: 1200×800×1100 мм
• Масса: 650 кг
• Производительность: 50-80 изгибов/час
