Магнитный сверлильный станок RMD-68TМ, 1720 Вт,до 68 мм, реверс ,КМ2–W19

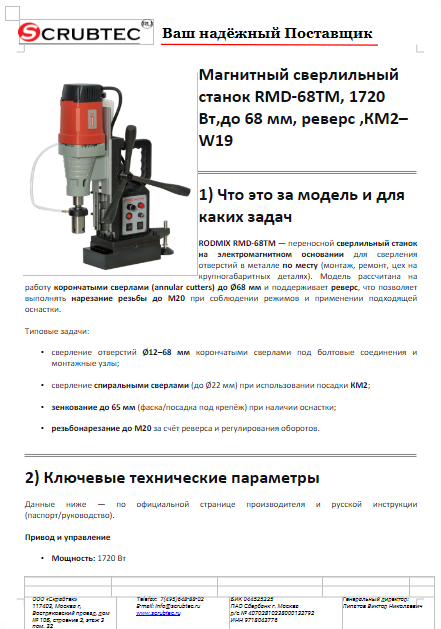

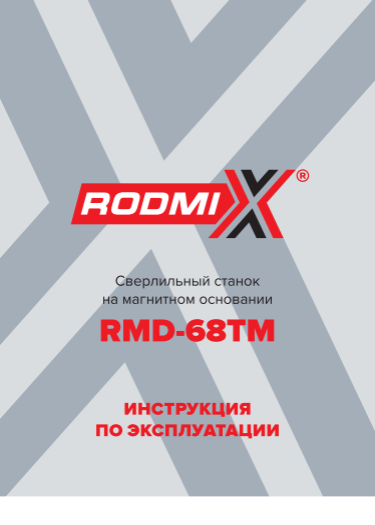

Инструкция и презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

1) Что это за модель и для каких задач

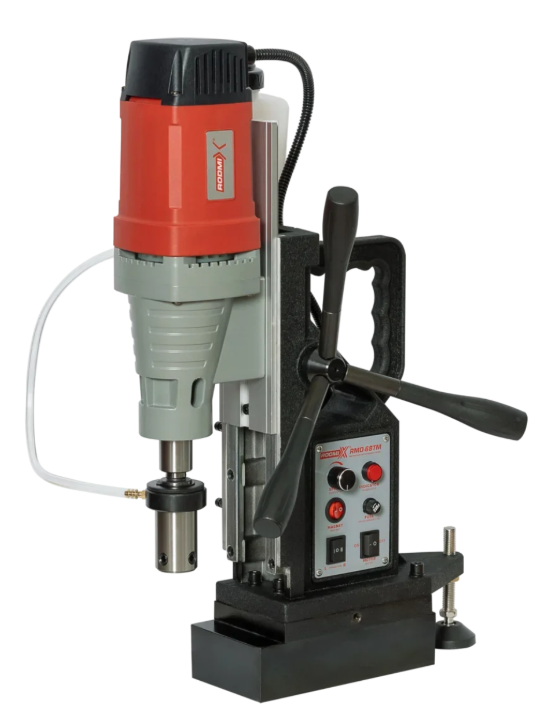

RODMIX RMD-68TМ — переносной сверлильный станок на электромагнитном основании для сверления отверстий в металле по месту (монтаж, ремонт, цех на крупногабаритных деталях). Модель рассчитана на работу корончатыми сверлами (annular cutters) до Ø68 мм и поддерживает реверс, что позволяет выполнять нарезание резьбы до М20 при соблюдении режимов и применении подходящей оснастки.

Типовые задачи:

• сверление отверстий Ø12–68 мм корончатыми сверлами под болтовые соединения и монтажные узлы;

• сверление спиральными сверлами (до Ø22 мм) при использовании посадки КМ2;

• зенкование до 65 мм (фаска/посадка под крепёж) при наличии оснастки;

• резьбонарезание до М20 за счёт реверса и регулирования оборотов.

2) Ключевые технические параметры

Данные ниже — по официальной странице производителя и русской инструкции (паспорт/руководство).

Привод и управление

• Мощность: 1720 Вт

• Питание: 220–240 V / 50–60 Hz

• Обороты: 0–580 об/мин, плавная регулировка

• Плавный пуск: есть

• Реверс: есть

Оснастка и технологические возможности

• Держатель (шпиндель): КМ2 – Weldon 19

• Макс. диаметр корончатого сверла: 68 мм

• Макс. диаметр спирального сверла: 22 мм

• Нарезание резьбы, макс.: М20

• Зенкование: 65 мм

• Рабочий ход / макс. длина сверла: 120 мм (в таблице характеристик)

Магнитная база и габариты

• Сила магнита: 15800 Н

• Мин. рабочая толщина металла для магнита: 8 мм

• Размеры магнитного основания (Д×Ш): 200×100 мм

• Размеры станка (Д×Ш×В): 190×310×590 мм

• Вес: 23 кг

3) Обоснование стоимости

Технически стоимость класса RMD-68TМ формируется узлами, которые обеспечивают управляемость процесса на Ø50–68 мм:

• Мощность 1720 Вт + диапазон 0–580 об/мин — рабочие параметры под корончатое сверление и зенкование, где важен контроль оборотов и крутящего момента.

• Магнит 15800 Н и база 200×100 мм — запас удержания для работы на монтаже, влияние на жёсткость и повторяемость отверстий.

• КМ2–Weldon 19 — промышленная посадка, совместимая с широкой линейкой корончатых сверл и держателей, что расширяет выбор оснастки и снижает зависимость от специфической оснастки.

• Реверс и заявленное резьбонарезание до М20 — добавляет функциональность (требует более сложной схемы управления и дисциплины по режимам).

4) Области применения

• Металлоконструкции, монтаж и строительство: отверстия под болты/анкера/узлы крепления на месте сборки.

• Ремонт и сервис промышленного оборудования: сверление и резьба без демонтажа крупной детали.

• Производство с крупногабаритными заготовками: когда удобнее “принести станок к детали”, чем перевозить деталь к стационарному станку.

• Строительные площадки и металлообработка: серийные отверстия корончатой оснасткой Ø30–68 мм.

5) Какой результат/ценность (количество/масштаб, детально)

Стабильность отверстий на больших диаметрах

При Ø50–68 мм ручная дрель сильно зависит от удержания и навыка. Магнитная база и направляющие подачи дают фиксированную ось и более повторяемый результат при сериях отверстий.

Производительность при корончатом сверлении

Корончатое сверло снимает металл “по кольцу”, обычно снижая объём резания по сравнению со сплошным сверлением большого диаметра. В результате уменьшается нагрузка на привод и ускоряется выполнение отверстий при сохранении качества.

Расширение технологических операций

Реверс и поддержка резьбонарезания до М20 позволяют закрывать больше операций одним комплектом оборудования (сверление + подготовка + резьба) при корректной оснастке и режимах.

6) Какое оборудование заменяет и экономия трудозатрат

Что заменяет

• ручную дрель/угловую дрель в операциях Ø30–68 мм (где критична ось и удержание);

• часть работ стационарного сверлильного станка, когда деталь нельзя переместить;

• многоступенчатое рассверливание на крупный Ø — при переходе на корончатое сверление нужным диаметром.

Сколько сэкономит времени

Экономия возникает в сумме факторов:

• меньше времени на удержание/стабилизацию инструмента;

• меньше корректировок и повторов из-за увода;

• быстрее серийные отверстия крупного диаметра корончатой оснасткой.

Сколько заменяет рабочих

Станок не заменяет человека, но повышает производительность одного оператора: меньше физической нагрузки и меньше “ручных” подправлений, поэтому один сотрудник может выполнить больший объём отверстий при том же уровне качества.

7) На сколько легко обучить персонал

Обучение обычно быстрое, потому что ключевые операции стандартизированы:

• правильная установка на чистую плоскость и проверка удержания магнита;

• выбор оборотов/подачи и использование СОЖ;

• работа с реверсом (особенно при резьбонарезании);

• обязательное применение страховочного ремня на вертикали/наклоне и соблюдение ограничений безопасности (в т.ч. нежелательность сверления “над головой”).

8) Конструкция и комплектация

Конструкция

По руководству описаны основные узлы: электродвигатель, станина, электромагнит, предохранитель, держатель-переходник КМ2–Weldon 19, салазки и регулировка хода, съёмные рукоятки подачи, система подачи СОЖ (бачок/шланг/кран), органы управления магнитом и мотором, регулятор скорости, реверс, отверстие под клин для снятия оснастки.

Комплектация

В комплект поставки по инструкции входят:

• кейс;

• инструкция;

• держатель-переходник КМ2–W19 (с подачей СОЖ);

• бачок для подачи СОЖ;

• клин для снятия держателя КМ2–W19;

• шестигранный ключ (2 шт.);

• ремень с карабином для фиксации;

• угольные щётки.

9) Эксплуатация, расходники и сервис

Эксплуатация (ключевые требования)

• работать по чистой и ровной поверхности для надёжного удержания магнита;

• на наклонных и вертикальных поверхностях обязательно использовать страховочный ремень;

• избегать попадания охлаждающей жидкости в электромотор;

• соблюдать режимы, не доводить до перегруза/остановки двигателя;

• сверление “над головой” инструкцией не рекомендуется как травмоопасное.

Расходники

• корончатые сверла Weldon 19 (19,05 мм / 3/4") (HSS/TCT — по материалу и ресурсу);

• центрирующие штифты/пилоты (если требуются для выбранных корончатых сверл);

• СОЖ/смазки;

• угольные щётки (расход по износу).

Сервис

Регламентные работы: очистка, контроль крепежа, направляющих и электрики; при неисправностях — ремонт в сервисе (типовая практика для маг-станков такого класса).

10) Краткая спецификация (для ТЗ / тендера)

• Наименование: магнитный сверлильный станок (переносной)

• Модель: RODMIX RMD-68TМ

• Артикул: 510000681

• Мощность: 1720 Вт

• Питание: 220–240 V / 50–60 Hz

• Обороты: 0–580 об/мин, плавная регулировка

• Посадка оснастки: КМ2 – Weldon 19

• Макс. Ø корончатого сверла: 68 мм

• Макс. Ø спирального сверла: 22 мм

• Нарезание резьбы: до М20, реверс — есть

• Зенкование: до 65 мм

• Рабочий ход / макс. длина сверла: 120 мм

• Сила магнита: 15800 Н

• Мин. толщина металла для магнита: 8 мм

• Основание магнита: 200×100 мм

• Габариты: 190×310×590 мм

• Масса: 23 кг

11) Часто задаваемые вопросы

Подойдёт ли любая корончатая оснастка на 68 мм?

Важно не только “Ø68”, но и хвостовик. Для RMD-68М используется стандарт Weldon 19 (19,05 мм / 3/4"), широко распространённый в Европе и США.

Можно ли работать на вертикальной поверхности?

Да, при обязательном использовании страховочного ремня и соблюдении требований по чистоте и толщине металла.

Можно ли нарезать резьбу М20 “всегда и везде”?

Заявленная возможность есть, но результат зависит от материала, правильной оснастки, режимов и применения СОЖ. Реверс обеспечивает саму функцию, а стабильность процесса — технологическая дисциплина.

Что влияет на надёжность магнитного прижима?

Минимальная толщина металла 8 мм, чистая поверхность и отсутствие стружки/грязи/жидкости под основанием.
