Инструкция и презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

• сверление отверстий кольцевыми фрезами Ø до 38 мм в стальных деталях и конструкциях;
• сверление спиральными сверлами до Ø13 мм (через соответствующую оснастку или переходник);
• зенкование до 40 мм (с подходящей оснасткой);
• работы в условиях, где стационарный станок недоступен: монтаж металлоконструкций, ремонт, производство на крупногабаритных деталях.

• Мощность: 1620 Вт
• Питание: 220–240 В, 50–60 Гц
• Скорость вращения: 0–650 об/мин
• Плавный пуск: есть
• Плавная регулировка оборотов: есть
• Количество скоростей: 6

• Держатель / шпиндель: КМ2 – Weldon 19
• Максимальный диаметр кольцевой фрезы: 38 мм
• Максимальный диаметр спирального сверла: 13 мм
• Зенкование: до 40 мм

• Рабочий ход (ход каретки): 125 мм
• Сила магнита: 14500 N
• Минимальная толщина металла для надёжного прижима магнита: 6 мм
• Основание магнита (Д×Ш): 185×92 мм

• Размеры станка (Д×Ш×В): 190×270×420 мм
• Вес: 15,8 кг

• Магнитная подошва усилием 14500 N — обеспечивает жёсткую фиксацию станка на заготовке и устойчивость при сверлении отверстий большого диаметра.
• Шпиндель КМ2 с посадкой Weldon 19 — промышленный стандарт под корончатые фрезы и оснастку диаметром 19,05 мм, широко применяемый в европейской и американской практике.
• Плавный пуск и регулировка оборотов — снижают ударные нагрузки при запуске, повышают контроль процесса при работе корончатыми фрезами и зенковками.
• Механика подачи и каретка с ходом 125 мм — обеспечивают стабильное удержание оси сверления и качество отверстий при переносной работе.

• Монтаж металлоконструкций: отверстия под болтовые соединения, узлы крепления, усиливающие накладки.
• Промышленный ремонт и сервис: выполнение отверстий непосредственно на объекте без демонтажа крупногабаритных деталей.
• Цеховые работы на габаритных изделиях: когда экономически и технологически целесообразнее поднести станок к детали, а не наоборот.
• Судостроение, металлобазы, заготовительные участки: повторяющиеся отверстия в листовом металле и профиле.

• уменьшения объёма снимаемого металла;
• более высокой скорости сверления по сравнению со спиральными сверлами;
• контролируемой подачи без перегрузки оператора.

• Ручные дрели при сверлении отверстий среднего и большого диаметра.
• Стационарные сверлильные станки в задачах, где деталь невозможно или нецелесообразно демонтировать.
• Многоэтапные операции (рассверливание, ступенчатое сверление) при использовании корончатых фрез.

• сокращения времени подготовки детали;
• стабильного позиционирования инструмента;
• снижения количества брака;
• уменьшения физической нагрузки на оператора.

• правильную установку станка и проверку магнитного прижима;
• подбор оборотов и подачи под диаметр и материал;
• использование охлаждающей жидкости;
• соблюдение техники безопасности при работе на вертикальных и наклонных поверхностях.

• электродвигатель мощностью 1620 Вт;
• каретка с ручной подачей и ходом 125 мм;
• электромагнитное основание усилием 14500 N;
• шпиндель с посадкой КМ2 – Weldon 19.

• соблюдение минимальной толщины металла для надёжной фиксации;
• использование охлаждающей жидкости при сверлении;
• очистка опорной поверхности магнита перед установкой;
• применение страховки при работе на высоте и вертикальных плоскостях.

• корончатые фрезы с хвостовиком Weldon 19;
• центрирующие штифты;
• охлаждающие жидкости;
• щётки двигателя и смазочные материалы по регламенту.

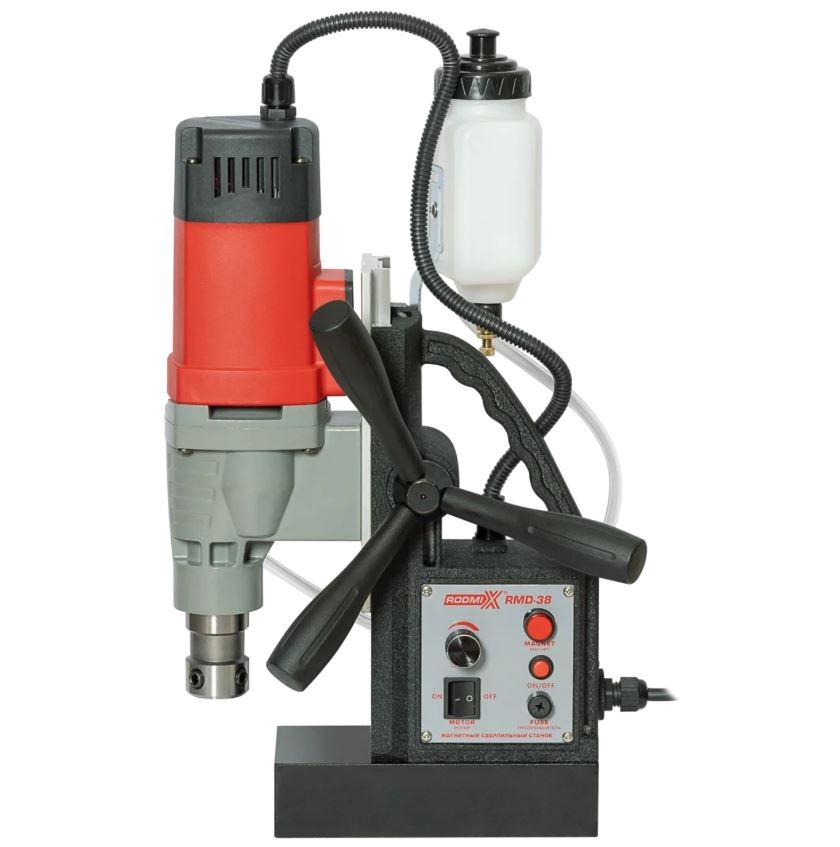

• Тип: сверлильный станок на магнитном основании
• Модель: RODMIX RMD-38
• Артикул: 510000381
• Питание: 220–240 В, 50–60 Гц
• Мощность: 1620 Вт
• Обороты: 0–650 об/мин, плавная регулировка
• Количество скоростей: 6
• Посадка инструмента: КМ2 – Weldon 19
• Максимальный диаметр корончатой фрезы: 38 мм
• Максимальный диаметр спирального сверла: 13 мм
• Зенкование: до 40 мм
• Ход: 125 мм
• Сила магнита: 14500 N
• Минимальная толщина металла: 6 мм
• Основание магнита: 185×92 мм
• Габариты: 190×270×420 мм
• Масса: 15,8 кг
