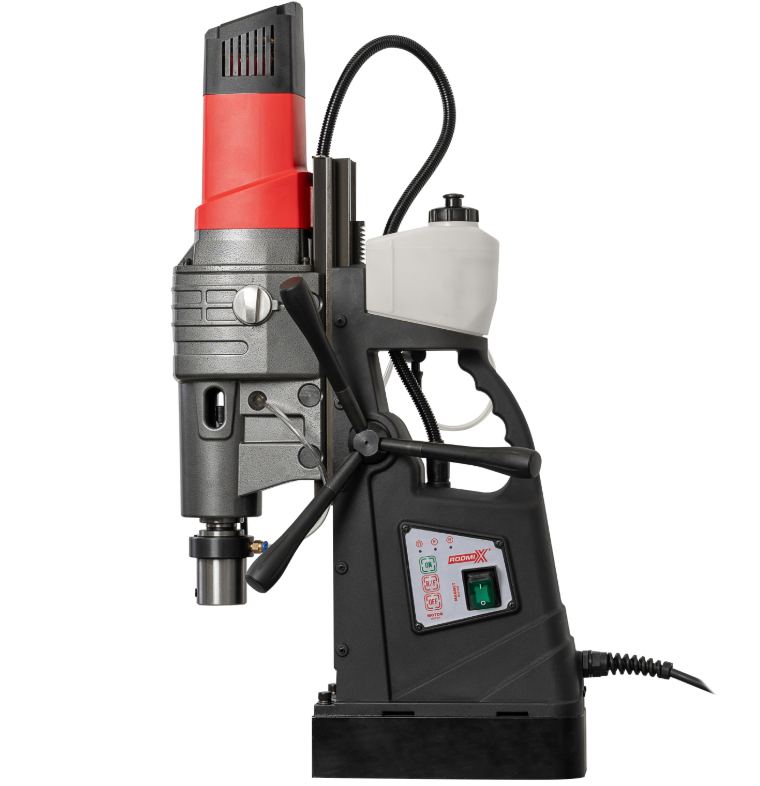

Магнитный сверлильный станок RMD-120ТМ/4, 2600 Вт, до 120 мм, реверс, 4 скорости КМ4–W32

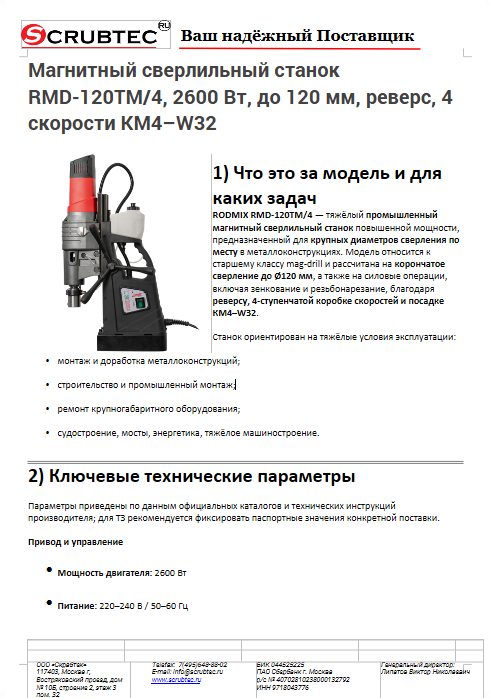

Инструкция и презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

• монтаж и доработка металлоконструкций;
• строительство и промышленный монтаж;
• ремонт крупногабаритного оборудования;
• судостроение, мосты, энергетика, тяжёлое машиностроение.

• Мощность двигателя: 2600 Вт
• Питание: 220–240 В / 50–60 Гц
• Тип привода: электромеханический
• Количество скоростей: 4 (ступенчатая коробка)
• Диапазон оборотов: низкооборотный, оптимизирован под Ø60–120 мм
• Плавный пуск: есть
• Реверс: есть

• Посадка шпинделя: КМ4 – Weldon 32 (W32, 1-1/4")
• Макс. диаметр корончатого сверла: 120 мм
• Спиральное сверление: до 32–40 мм (через КМ4, в зависимости от материала)
• Зенкование: до 80 мм
• Нарезание резьбы: до М30 (при корректной оснастке и режимах)
• Рабочий ход: увеличенный, под длинную оснастку

• Сила магнита: около 20000 Н
• Минимальная толщина металла: 12 мм
• Увеличенное магнитное основание: для тяжёлых операций
• Масса станка: около 30–35 кг

• Двигатель 2600 Вт + 4-скоростная коробка — обеспечивает крутящий момент, необходимый для Ø80–120 мм без перегрузок.
• Посадка КМ4–W32 — промышленный стандарт для тяжёлой корончатой оснастки, применяемый в Европе, США и Китае на станках крупного класса.
• Усиленная магнитная база — критична для удержания и точности при больших диаметрах и высоких нагрузках.
• Реверс и силовая кинематика — позволяют выполнять резьбонарезные операции и зенкование, расширяя функциональность одного станка.

• Монтаж тяжёлых металлоконструкций: балки, колонны, фермы, мостовые элементы.
• Энергетика и промышленность: сверление и резьба на рамах, станинах, корпусах оборудования.
• Судостроение и металлообработка: работы на крупногабаритных деталях без демонтажа.
• Ремонт и модернизация: когда транспортировка детали невозможна или экономически нецелесообразна.

• стационарный сверлильный станок при работе с габаритными деталями;
• многоэтапное рассверливание ручным инструментом;
• комбинацию дрель + направляющие + временные кондукторы.

• отсутствует демонтаж и транспортировка детали;
• уменьшается число проходов и перенастроек;
• сокращается доля брака и переделок.

• установка и проверка магнитного прижима;
• выбор скорости из 4-ступенчатой коробки;
• подбор оснастки W32/КМ4;
• работа с реверсом и СОЖ.

• усиленная станина;
• электродвигатель 2600 Вт;
• 4-ступенчатая коробка передач;
• магнитное основание повышенной площади;
• шпиндель КМ4–W32;
• система подачи СОЖ;
• органы управления двигателем и магнитом.

• станок RMD-120ТМ/4;
• кейс или транспортировочная тара;
• инструкция по эксплуатации;
• страховочный ремень;
• бачок подачи СОЖ;
• комплект ключей и клин КМ.

• обязательная чистота поверхности под магнит;
• соблюдение минимальной толщины металла;
• использование СОЖ при Ø>60 мм;
• корректный выбор скорости и подачи.

• корончатые сверла Weldon 32 (1-1/4") HSS или TCT;
• центрирующие пилоты;
• СОЖ и резьбонарезные смазки;
• сервисные элементы по регламенту.

• Тип: магнитный сверлильный станок (промышленный)
• Модель: RODMIX RMD-120ТМ/4
• Артикул: 510001202
• Мощность: 2600 Вт
• Питание: 220–240 В / 50–60 Гц
• Количество скоростей: 4
• Реверс: есть
• Посадка: КМ4 – Weldon 32
• Макс. Ø корончатого сверла: 120 мм
• Зенкование: до 80 мм
• Резьба: до М30
• Сила магнита: ≈20000 Н
• Мин. толщина металла: 12 мм
• Масса: ≈30–35 кг
