Магнитный сверлильный станок RMD-100ТМ, 2180 Вт, до 100 мм, реверс, КМ3–W32

Инструкция и презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

1 ) Что это за модель и для каких задач

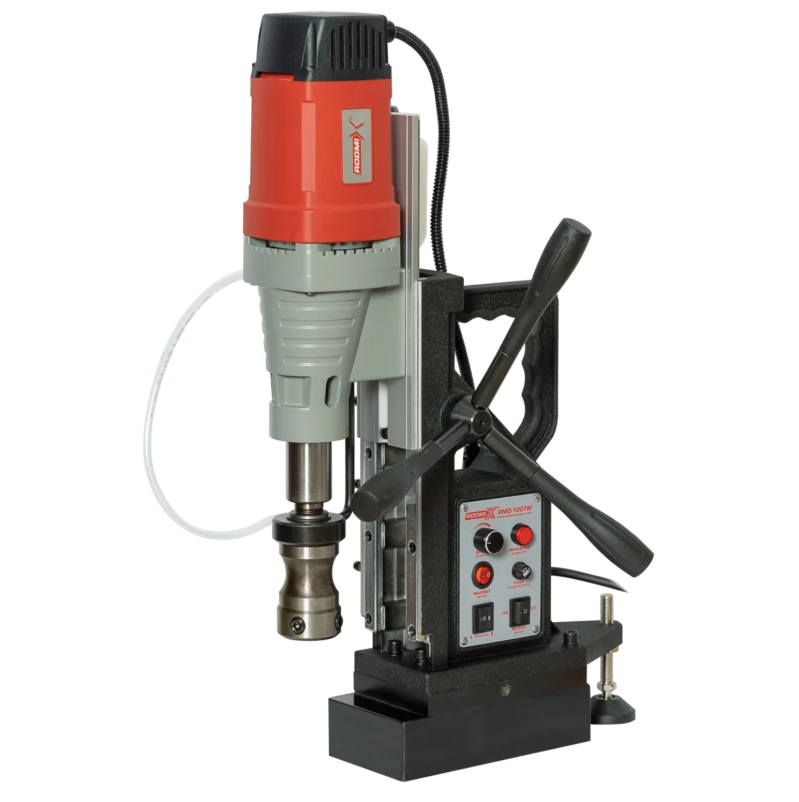

RODMIX RMD-100ТМ — переносной магнитный сверлильный станок (mag drill) для профессионального сверления металла по месту установки: на монтаже металлоконструкций, при ремонте, на крупногабаритных заготовках, которые неудобно переносить к стационарному станку. Основной профиль — корончатое сверление до Ø100 мм, а наличие реверса расширяет задачи до резьбонарезных операций при соблюдении режимов и подборе оснастки.

Типовые задачи:

• отверстия Ø18–100 мм корончатыми сверлами (HSS/TCT) под болтовые соединения, фланцы, монтажные пластины;

• сверление спиральными сверлами с коническим хвостовиком через КМ3 (по паспорту встречается до Ø30 мм);

• зенкование до 75 мм для снятия фаски/посадки под крепёж;

• нарезание резьбы до М24 за счёт реверса и контролируемых оборотов (при корректной оснастке и технологии).

2) Ключевые технические параметры

Ниже — параметры из официального раздела и русской инструкции (в разных редакциях встречаются отличия отдельных величин, поэтому для ТЗ лучше фиксировать данные по паспорту конкретной поставки).

Привод и управление

• Мощность: 2180 Вт

• Питание / частота: 220–240 V / 50–60 Hz

• Скорость вращения: 0–500 об/мин, плавная регулировка

• Плавный пуск: есть

• Реверс: есть

Оснастка и технологические возможности

• Шпиндель / держатель: КМ3 – W32 (Weldon 32)

• Корончатое сверление: до 100 мм

• Спиральное сверление: до 30 мм (по паспорту/карточкам)

• Резьбонарезание: до М24

• Зенкование: до 75 мм

Магнитная база и масса

• Сила магнита: 17000 N

• Мин. толщина металла для магнита: 10 мм

• Размер основания магнита: 200×100 мм

• Масса: 26 кг

3) Обоснование стоимости

Стоимость RMD-100ТМ определяется тем, что это не “дрель с магнитом”, а станочная система для крупных диаметров:

• Мощность 2,18 кВт и диапазон 0–500 об/мин — рабочий режим для корончатого сверления Ø60–100 мм, где важны стабильные обороты и контроль подачи.

• Магнит 17000 N и основание 200×100 мм — запас удержания и жёсткость, влияющие на точность и повторяемость отверстия.

• Интерфейс КМ3–W32 — рассчитан на более “тяжёлую” оснастку крупных диаметров (сильнее держатель/хвостовик, выше стойкость к вибрациям). Наличие 1-1/4" (32 мм) хвостовика для больших корончатых сверл — типовая практика для оснастки крупных диаметров.

• Реверс + заявленное резьбонарезание до М24 — добавляет технологическую функцию, но требует соблюдения режимов, смазки и корректной оснастки (держатели, метчики, ограничение момента).

4) Области применения

• Монтаж металлоконструкций и строительство: отверстия под болты, анкера, крепления узлов на площадке.

• Промышленный ремонт и сервис: сверление/резьба без демонтажа крупной детали.

• Производственные участки с габаритными изделиями: когда быстрее подвести станок к детали, чем перемещать деталь к стационарному станку.

5) Какой результат и ценность (детально, масштаб)

Контроль оси и качество отверстий на больших диаметрах

На Ø80–100 мм ручная дрель сильно зависит от усилия удержания и опыта оператора. Магнитная фиксация и направляющие подачи дают жёсткую ось сверления, снижая риск увода и нестабильного диаметра при серии отверстий.

Скорость и стабильность при корончатом сверлении

Корончатая оснастка удаляет металл по кольцу, а не по всей площади, поэтому нагрузка на привод и процесс часто более управляемы на крупных диаметрах. Для больших Ø применяется усиленный хвостовик 32 мм (1-1/4").

Расширение операций благодаря реверсу

Реверс и заявленная резьба до М24 позволяют закрывать последовательность сверление → зенкование → резьба одним станком (при наличии технологической дисциплины).

6) Какое оборудование заменяет и экономия трудозатрат

Что заменяет

• ручные дрели/угловые дрели при отверстиях крупного диаметра, где критична соосность;

• часть работ стационарного сверлильного станка, если деталь невозможно или дорого перемещать;

• многоступенчатое рассверливание до Ø80–100 мм при переходе на корончатую оснастку.

Сколько сэкономит времени

Экономия появляется за счёт:

• меньшего времени на удержание и позиционирование инструмента;

• снижения доли брака и переделок;

• более предсказуемого цикла при серийных отверстиях корончатым сверлением.

Сколько заменяет рабочих

Станок не “заменяет человека”, но повышает производительность одного оператора: меньше физической нагрузки и меньше ручных корректировок при сохранении качества на крупном диаметре.

7) На сколько легко обучить персонал

Обучение обычно быстрое, потому что процесс типовой:

• подготовка поверхности под магнит (чистота, контакт, толщина не ниже 10 мм);

• установка оснастки КМ3/W32 и проверка фиксации;

• подбор оборотов/подачи и применение СОЖ;

• работа с реверсом (особенно при резьбе) и соблюдение мер безопасности, описанных в инструкции.

8) Конструкция и комплектация

Конструкция

Ключевые узлы: магнитное основание, станина с направляющими, привод 2180 Вт, блок управления (магнит/мотор/скорость/индикация), механизм подачи, шпиндель с посадкой КМ3 и держатель под W32, система подачи СОЖ.

Комплектация

В комплектациях обычно указываются:

• кейс, инструкция, страховочный ремень;

• держатель KM3—Weldon32, выталкивающий клин;

• бачок/узел подачи СОЖ, центровочный штифт, ключи;

• комплект щёток, фиксатор поворотного основания (если предусмотрен поставкой).

9) Эксплуатация, расходники и сервис

Эксплуатация

• обеспечивать чистый контакт магнита с металлом (стружка под основанием резко снижает удержание);

• контролировать удержание на вертикали/наклоне и использовать страховку/ремень по инструкции;

• применять СОЖ для ресурса корончатых сверл и стабильности резания;

• при резьбонарезании соблюдать технологию (смазка, режимы, реверс, соосность, ограничение момента).

Расходники

• корончатые сверла HSS/TCT под соответствующий хвостовик (в т.ч. Weldon 32 мм / 1-1/4" для крупных диаметров);

• центрирующие штифты/пилоты (по типу оснастки);

• СОЖ и смазки для резьбы;

• щётки и мелкие сервисные элементы (по регламенту).

Сервис

Регламент: чистка, контроль направляющих/крепежа/кабеля, проверка органов управления и магнита; ремонт — в специализированном сервисе по маг-станкам/электроинструменту.

10) Краткая спецификация (для ТЗ/тендера)

• Наименование: магнитный сверлильный станок (переносной)

• Модель: RODMIX RMD-100ТМ

• Артикул: 510001001

• Мощность: 2180 Вт

• Питание: 220–240 V / 50–60 Hz

• Обороты: 0–500 об/мин, плавная регулировка

• Плавный пуск: есть

• Реверс: есть

• Держатель: КМ3 – W32 (Weldon 32)

• Макс. диаметр корончатого сверла: 100 мм

• Нарезание резьбы: до М24

• Зенкование: до 75 мм

• Сила магнита: 17000 N

• Мин. толщина металла: 10 мм

• Основание магнита: 200×100 мм

• Масса: 26 кг

11) Часто задаваемые вопросы

Почему здесь W32, а не Weldon 19?

Для RMD-100ТМ указан держатель КМ3–W32, то есть станок рассчитан на усиленную оснастку крупных диаметров. При закупке правильно сверяться с паспортом комплекта поставки и фактическим держателем.

Можно ли работать на вертикальной поверхности?

Технически да, но обязательно соблюдать требования инструкции: чистый контакт магнита, контроль удержания и страховка/ремень.

Резьба М24 “гарантированно везде”?

Возможность заявлена, но итог зависит от материала, оснастки, смазки и режимов (особенно важны обороты, соосность и корректная работа реверсом).

Какая минимальная толщина металла нужна для магнита?

Ориентир — 10 мм (ниже удержание может быть недостаточным).
