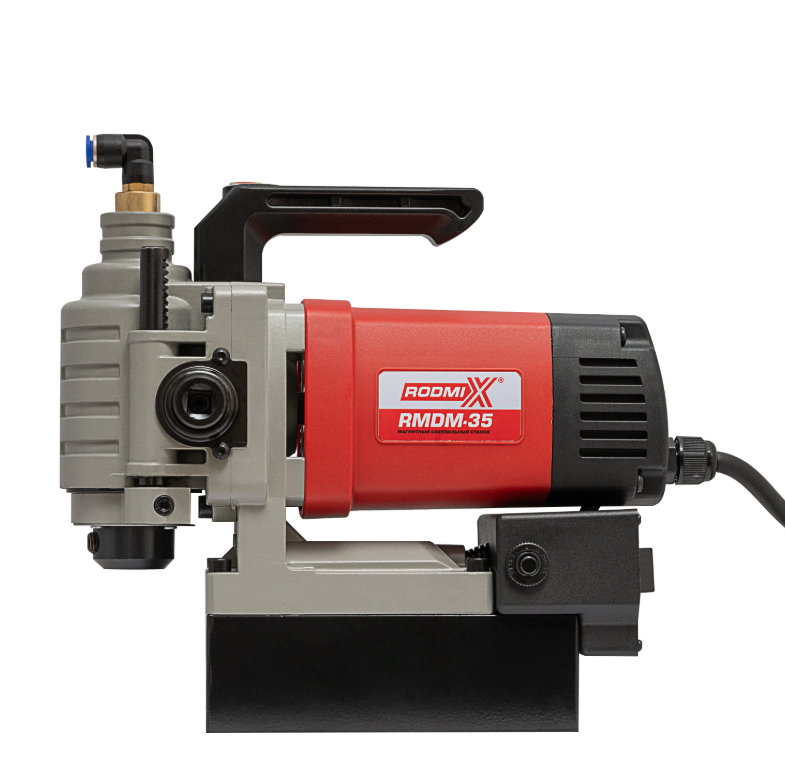

Магнитный мини-сверлильный станок RMDM-35, 1480 Вт, до 35 мм, W19

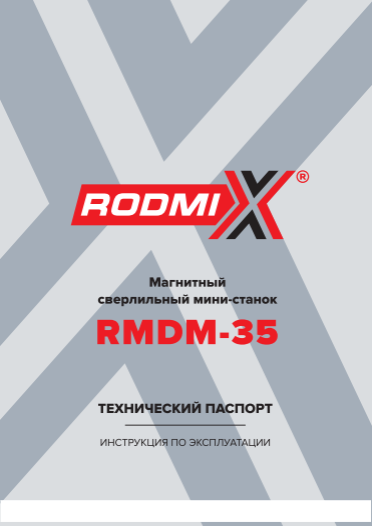

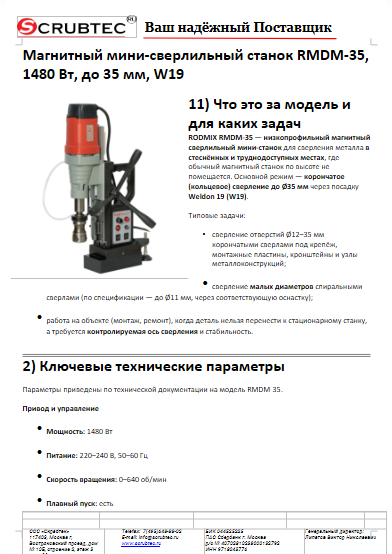

Инструкция и презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

• сверление отверстий Ø12–35 мм корончатыми сверлами под крепёж, монтажные пластины, кронштейны и узлы металлоконструкций;
• сверление малых диаметров спиральными сверлами (по спецификации — до Ø11 мм, через соответствующую оснастку);
• работа на объекте (монтаж, ремонт), когда деталь нельзя перенести к стационарному станку, а требуется контролируемая ось сверления и стабильность.

• Мощность: 1480 Вт
• Питание: 220–240 В, 50–60 Гц
• Скорость вращения: 0–640 об/мин
• Плавный пуск: есть
• Плавная регулировка оборотов: не заявлена как отдельная функция
• Реверс: нет

• Патрон / шпиндель: Weldon 19 (W19)
• Максимальный диаметр корончатого сверла: 35 мм
• Максимальный диаметр спирального сверла: 11 мм
• Максимальная длина сверла: HSS — 30 мм, TCT — 40 мм
• Рабочий ход: 50 мм

• Сила магнита: 14000 Н
• Минимальная толщина металла для работы магнита: 10 мм
• Размеры магнитного основания (Д×Ш): 155×80 мм
• Габариты станка (Д×Ш×В): 270×170×260 мм
• Масса: 9,7 кг

• Низкопрофильная компоновка — ключевая ценность для сверления под балками, в нишах и вблизи рёбер жёсткости, где стандартный магнитный станок физически не помещается.
• Магнит усилием 14000 Н при компактных размерах основания обеспечивает необходимую жёсткость и устойчивость при мобильных работах.
• Интерфейс Weldon 19 (19,05 мм / 3/4") — распространённый промышленный стандарт, упрощающий подбор корончатых сверл и снижает зависимость от специфической оснастки.
• Система подачи СОЖ (бачок в комплекте) напрямую влияет на ресурс корончатых сверл и стабильность режима даже при компактных габаритах станка.

• Монтаж металлоконструкций: сверление отверстий под крепёж в местах с ограничением по высоте.
• Ремонт и сервис: работы на установленном оборудовании без демонтажа узлов.
• Производственные участки: использование в качестве дополнительного станка для труднодоступных точек.
• Выездные слесарно-монтажные работы: мобильная альтернатива ручной дрели при отверстиях среднего диаметра.

• ручные и угловые дрели в операциях, где требуется точная ось и повторяемость;
• часть операций стационарного сверлильного станка при невозможности перемещения детали;
• многоступенчатое рассверливание до Ø25–35 мм при использовании корончатых сверл.

• сокращения времени на удержание и стабилизацию инструмента;
• снижения количества повторов и брака;
• более короткого цикла сверления при серийных отверстиях.

• подготовка поверхности и контроль удержания магнита;
• установка корончатого сверла W19 и проверка фиксации;
• выбор оборотов и корректная подача;
• применение СОЖ и соблюдение базовых требований безопасности.

• кейс;
• руководство по эксплуатации;
• страховочный ремень;
• держатель Weldon 19;
• бачок для подачи СОЖ;
• шестигранный ключ.

• обеспечивать чистый контакт магнита с поверхностью металла;
• учитывать ограниченный рабочий ход 50 мм и длину применяемой оснастки;
• применять СОЖ при серийных операциях;
• избегать перегрузки и работать в рекомендуемых режимах.

• корончатые сверла HSS или TCT с хвостовиком Weldon 19 (19,05 мм / 3/4");
• центрирующие штифты (при необходимости);
• охлаждающие жидкости и смазки;
• сервисные расходные элементы по регламенту обслуживания.

• Наименование: магнитный мини-сверлильный станок
• Модель: RODMIX RMDM-35
• Артикул: 520000351
• Мощность: 1480 Вт
• Питание: 220–240 В / 50–60 Гц
• Скорость вращения: 0–640 об/мин
• Плавный пуск: есть
• Реверс: нет
• Посадка оснастки: Weldon 19 (W19)
• Макс. диаметр корончатого сверла: 35 мм
• Макс. диаметр спирального сверла: 11 мм
• Макс. длина сверла: HSS — 30 мм, TCT — 40 мм
• Рабочий ход: 50 мм
• Сила магнита: 14000 Н
• Мин. толщина металла: 10 мм
• Основание магнита: 155×80 мм
• Габариты: 270×170×260 мм
• Масса: 9,7 кг
