Двухроторная затирочная машина KOMAN MRT73

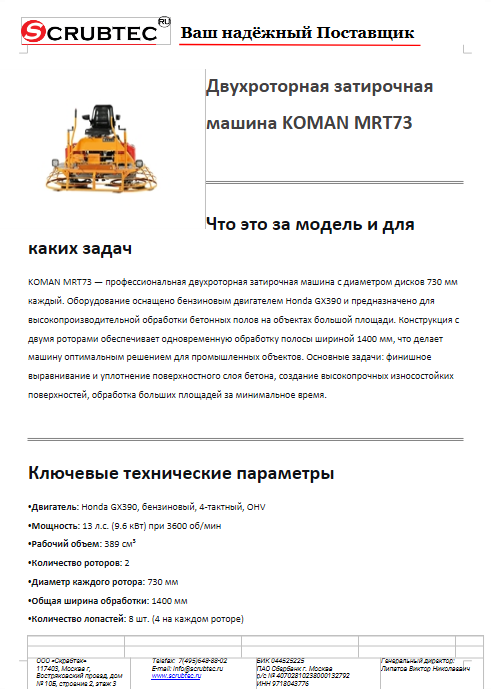

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

• Двигатель: Honda GX390, бензиновый, 4-тактный, OHV
• Мощность: 13 л.с. (9.6 кВт) при 3600 об/мин
• Рабочий объем: 389 см³
• Количество роторов: 2
• Диаметр каждого ротора: 730 мм
• Общая ширина обработки: 1400 мм
• Количество лопастей: 8 шт. (4 на каждом роторе)
• Скорость вращения роторов: 0-100 об/мин (регулируемая)
• Рабочая производительность: 800-1200 м²/ч
• Система управления: Гидравлическая регулировка угла атаки лопастей 0-30°
• Топливный бак: 8.5 л
• Снаряженная масса: 245 кг
• Габаритные размеры (Д×Ш×В): 1500×1400×1250 мм
• Дорожный просвет: 60 мм
• Тип привода: Самоходный, гидростатическая трансмиссия

• Двухроторная конструкция — увеличение производительности на 80-100% compared to однороторных машин аналогичной мощности
• Гидростатическая трансмиссия — плавное регулирование скорости, отсутствие механических передач, повышение надежности
• Профессиональный двигатель Honda GX390 — моторесурс до 3000 часов, стабильная работа под постоянной нагрузкой
• Система независимой подвески роторов — автоматическое копирование неровностей основания
• Усиленная рама — конструкция из стального профиля 60×60×4 мм с противовесом для устойчивости
• Гидравлическая система регулировки — точная установка угла лопастей с централизованным управлением

• Промышленные объекты: цеха тяжелого машиностроения, металлургические производства
• Складские комплексы: логистические центры категории А, распределительные терминалы
• Торговая недвижимость: гипермаркеты площадью от 10 000 м², выставочные комплексы
• Авиационная инфраструктура: ангары, грузовые терминалы аэропортов
• Специальные объекты: автомобильные тоннели, подземные сооружения гражданской обороны

• Предварительная затирка (угол 5-10°): 900-1300 м²/ч
• Основная затирка (угол 12-20°): 700-1000 м²/ч
• Финишная обработка (угол 22-28°): 500-700 м²/ч

• Ровность поверхности: отклонение 1-1.5 мм на 2 метра длины
• Прочность поверхностного слоя: увеличение на 50-60% compared to необработанного бетона
• Отсутствие волн и перепадов: за счет ширины обработки 1400 мм
• Износостойкость: соответствует требованиям для полов с интенсивностью нагрузки до 10 т/м²

• Заменяемое оборудование:
  • Четыре однороторные машины диаметром 610 мм
  • Три однороторные машины диаметром 760 мм
  • Две однороторные машины диаметром 900 мм
  • Комплект ручного инструмента для финишной обработки
• Экономия времени: На обработке площади 10 000 м²:
  • Три машины 900 мм: 12-15 часов (3 оператора)
  • KOMAN MRT73: 8-10 часов (1 оператор)
  • Экономия времени: 30-40%
• Замена рабочей силы: Один оператор на MRT73 заменяет:
  • 3 операторов на однороторных машинах
  • 6-8 рабочих с ручным инструментом
    Обеспечивая при этом:
  • Исключение стыков между проходами
  • Идеальную ровность по всей площади
  • Снижение влияния человеческого фактора на качество

• Теоретическая часть (6-8 часов):
  • Принципы работы двухроторной системы
  • Устройство гидростатической трансмиссии
  • Техника безопасности при работе с тяжелым оборудованием
  • Методы контроля качества при высокоскоростной обработке
• Практическая часть (14-17 часов):
  • Отработка управления и маневрирования (4 часа)
  • Настройка гидравлической системы (2 часа)
  • Регулировка угла лопастей (2 часа)
  • Обработка больших площадей (3 часа)
  • Работа в ограниченном пространстве (2 часа)
  • Техническое обслуживание (2 часа)

• Рама: Пространственная конструкция из стального профиля 60×60×4 мм
• Двигатель: Honda GX390 с системой жидкостного охлаждения
• Трансмиссия: Гидростатическая, с раздельным приводом на каждый ротор
• Редукторы: Планетарные, по одному на каждый ротор
• Роторы: Две стальные крестовины с независимой подвеской
• Лопасти: 8 шт. закаленной стали 5 мм с износостойким покрытием
• Система регулировки: Гидравлическая с централизованным управлением
• Система управления: Эргономичная панель с регулируемой рукояткой

• Затирочная машина MRT73
• Комплект лопастей (8 шт.)
• Набор ключей для обслуживания
• Запасной фильтр гидравлической системы
• Руководство по эксплуатации на русском языке

• Ежесменно (8 часов):
  • Контроль уровня масла в двигателе и гидросистеме
  • Очистка роторов и лопастей
  • Проверка состояния гидравлических шлангов
  • Контроль давления в шинах
• Каждые 100 моточасов:
  • Замена моторного масла SAE 10W-30 (1.1 л)
  • Замена фильтра гидравлической системы
  • Регулировка зазоров в редукторах
  • Смазка подшипников роторов
• Каждые 500 моточасов:
  • Полная замена гидравлической жидкости
  • Диагностика гидростатической трансмиссии
  • Замена ремней генератора

• Лопасти затирочные: 120×250×5.0 мм, ресурс 400-500 часов
• Фильтры: Гидравлический фильтр, воздушный фильтр Honda
• Жидкости: Гидравлическое масло ISO VG 46, 15 л
• Подшипники: 6207ZZ (4 шт.)

• Тип машины: Двухроторная самоходная затирочная машина
• Модель: KOMAN MRT73
• Двигатель: Honda GX390, 13 л.с., 389 см³
• Количество роторов: 2
• Диаметр роторов: 730 мм
• Ширина обработки: 1400 мм
• Скорость движения: 0-20 м/мин
• Регулировка угла лопастей: Гидравлическая, 0-30°
• Топливный бак: 8.5 л
• Габариты: 1500×1400×1250 мм
• Масса: 245 кг
• Производительность: 800-1200 м²/ч
• Уровень шума: 106 дБ(А)
