Диафрагма (мембрана) M/D40 клапана Autel AE1840, AE2440, AE2840, AE1440, AE2440

Презентация

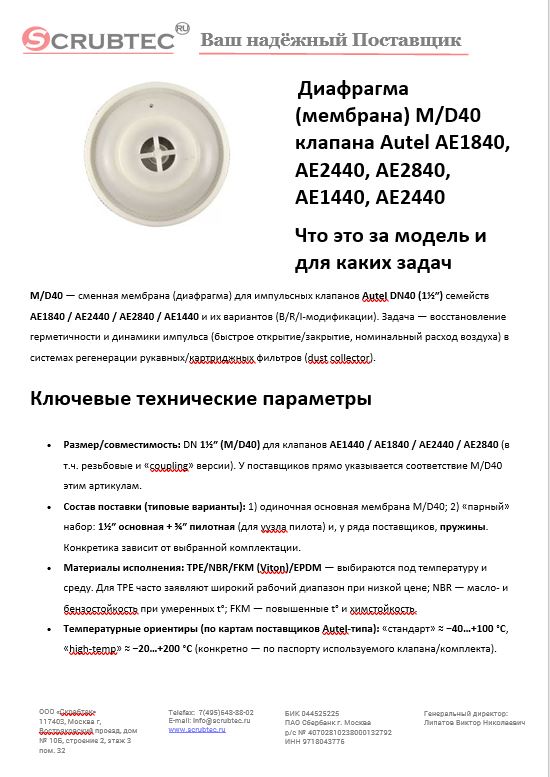

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

Что это за модель и для каких задач

M/D40 — сменная мембрана (диафрагма) для импульсных клапанов Autel DN40 (1½″) семейств AE1840 / AE2440 / AE2840 / AE1440 и их вариантов (B/R/I-модификации). Задача — восстановление герметичности и динамики импульса (быстрое открытие/закрытие, номинальный расход воздуха) в системах регенерации рукавных/картриджных фильтров (dust collector).

Ключевые технические параметры

• Размер/совместимость: DN 1½″ (M/D40) для клапанов AE1440 / AE1840 / AE2440 / AE2840 (в т.ч. резьбовые и «coupling» версии). У поставщиков прямо указывается соответствие M/D40 этим артикулам.
• Состав поставки (типовые варианты): 1) одиночная основная мембрана M/D40; 2) «парный» набор: 1½″ основная + ¾″ пилотная (для уузла пилота) и, у ряда поставщиков, пружины. Конкретика зависит от выбранной комплектации.
• Материалы исполнения: TPE/NBR/FKM (Viton)/EPDM — выбираются под температуру и среду. Для ТРЕ часто заявляют широкий рабочий диапазон при низкой цене; NBR — масло- и бензостойкость при умеренных t°; FKM — повышенные t° и химстойкость.
• Температурные ориентиры (по картам поставщиков Autel-типа): «стандарт» ≈ −40…+100 °C, «high-temp» ≈ −20…+200 °C (конкретно — по паспорту используемого клапана/комплекта).
• Ресурс: до ~1 млн циклов при корректной фильтрации воздуха и соблюдении регламента ТО.

Обоснование стоимости

• Ремонт без замены клапана. Замена одной мембраны восстанавливает импульс и герметичность значительно дешевле монтажа нового узла; экономия особенно заметна на парках с десятками клапанов DN40.
• Снижение простоев. На «горячих» линиях аспирации замена M/D40 занимает существенно меньше времени, чем демонтаж арматуры и коллектора.
• Сохранение энергоэффективности. Корректная диафрагма даёт «крутой фронт» импульса, снижая расход сжатого воздуха и удерживая ΔP фильтра в расчётной зоне.

Области применения

Системы пылеулавливания и аспирации на цементных и инертных производствах, металл/деревообработке, пищевой и агросфере, логистике сыпучих материалов — везде, где установлены клапаны Autel 1½″ серий AE14/18/24/28.

Результат/ценность (количество/масштаб)

• Стабильная регенерация фильтра. Новая M/D40 возвращает паспортный расход и скорость импульса → снижение ∆P, стабильный расход вентилятора и меньшая нагрузка на компрессор. На секции с 20–40 клапанами эффект суммируется.
• Предотвращение аварийных остановок. Устраняются типичные симптомы усталости мембраны: подтравливание, «запоздалое» открытие, колебания ∆P. Это напрямую сохраняет выпуск и снижает риски брака по пыли.

Чем заменяет ручной труд и сколько экономит

Исправные импульсные клапаны исключают ручные продувки/встряхивание кассет и внеплановые разборки фильтра. Для типовой секции замена изношенных диафрагм переводит работу в режим плановых осмотров вместо трудоёмких «ручных чисток», высвобождая 1–2 сотрудника смены и сокращая простой оборудования. (Фактические цифры зависят от схемы фильтра и графика регенерации.)

На сколько легко обучить персонал

Процедура типична для КИП/ремонтников: изоляция и сброс давления, разборка крышки, замена мембраны(-н), проверка уплотнений и пробный импульс. Русскоязычное руководство по импульсным клапанам облегчает ввод и соблюдение ТБ.

Конструкция и комплектация

• Диафрагма M/D40 (DN1½″) — основная мембрана импульсного клапана Autel DN40. У ряда поставщиков M/D40 идёт в паре с пилотной мембраной ¾″ и/или пружинами (уточняется в заказе). Геометрия и посадки соответствуют клапанам AE1440/1840/2440/2840.

Эксплуатация, расходники и сервис

• Когда менять: рост ∆P при штатных режимах, «свист»/подтравливание, нестабильные импульсы, видимые трещины/отслоения или потеря эластичности.
• Как менять (кратко): 1) Останов и сброс давления. 2) Демонтаж крышки. 3) Замена M/D40 (и, при необходимости, пилотной ¾″ и пружин) с соблюдением ориентации отверстий. 4) Контроль уплотнений, сборка. 5) Пробный цикл и проверка герметичности.
• Что держать в ЗИП: наборы M/D40 (и пилотные ¾″) на 10–20 % парка DN40, прокладки крышек, при необходимости — пилотный узел/катушка.
• Материал мембраны: выбирать по температуре и медиуму (TPE/NBR/FKM/EPDM). Для расширенных t° и агрессивных сред — рассмотреть FKM-вариант.
• Типовые температурные окна для Autel-типа комплектов: «стандарт» до ≈+100 °C, «high-temp» до ≈+200 °C (см. спецификацию выбранного комплекта).

Краткая спецификация (для ТЗ/тендера)

• Изделие: диафрагма (мембрана) M/D40 для импульсного клапана пылеулавливателя.
• Совместимость: Autel AE1440 / AE1840 / AE2440 / AE2840 (DN1½″).
• Материал: TPE / NBR / FKM (Viton) / EPDM — по требованию процесса.
• Опции поставки: одиночная основная мембрана или комплект (1½″ + ¾″ + пружины).

Часто задаваемые вопросы

Это расходник или «ремонт на века»? Мембрана — изнашиваемый элемент; ресурс зависит от качества воздуха, цикличности и температуры. До ~1 млн циклов — референт для корректной эксплуатации.
Подойдёт ли M/D40 к AE2440 любой модификации (B/R/I)? Да, для DN1½″ M/D40 — базовое соответствие; конкретику по исполнению (резьба/муфтовое/встроенное) и составу комплекта уточняют по шильдику клапана.
Какой материал взять: TPE, NBR или Viton?
— TPE/NBR — типовые «стандартные» t° и нейтральные среды;
— Viton (FKM) — «горячие» участки и агрессивные компоненты газопылевого потока;
— EPDM — щёлочные среды, но без контакта с нефтепродуктами. Выбор — по температуре и химсоставу.
Есть ли подтверждённые аналоги/поставки в РФ/ЕС/КНР/США? Да, M/D40 широко доступна у европейских/китайских поставщиков и дистрибьюторов, включая варианты с пилотной мембраной и пружинами.
