Диафрагма (мембрана) M/D25 клапана Autel AE1820, AE1822, AE1825, AE2820, AE2822, AE2825

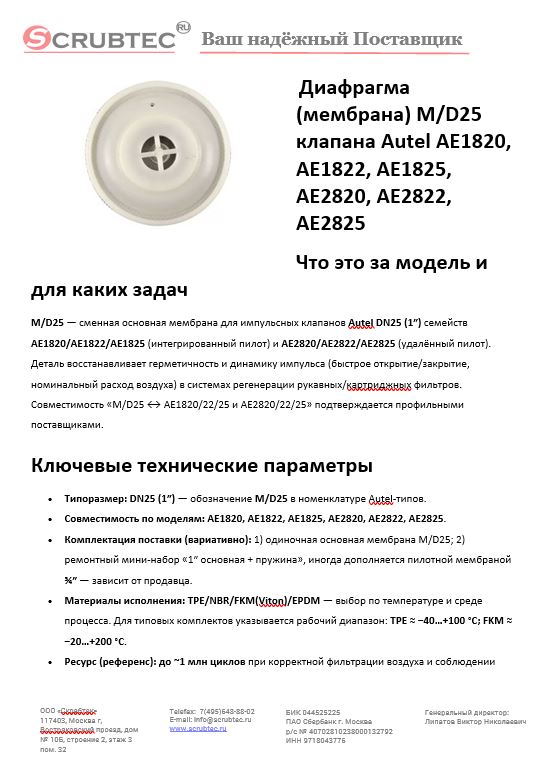

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

Что это за модель и для каких задач

M/D25 — сменная основная мембрана для импульсных клапанов Autel DN25 (1″) семейств AE1820/AE1822/AE1825 (интегрированный пилот) и AE2820/AE2822/AE2825 (удалённый пилот). Деталь восстанавливает герметичность и динамику импульса (быстрое открытие/закрытие, номинальный расход воздуха) в системах регенерации рукавных/картриджных фильтров. Совместимость «M/D25 ↔ AE1820/22/25 и AE2820/22/25» подтверждается профильными поставщиками.

Ключевые технические параметры

• Типоразмер: DN25 (1″) — обозначение M/D25 в номенклатуре Autel-типов.
• Совместимость по моделям: AE1820, AE1822, AE1825, AE2820, AE2822, AE2825.
• Комплектация поставки (вариативно): 1) одиночная основная мембрана M/D25; 2) ремонтный мини-набор «1″ основная + пружина», иногда дополняется пилотной мембраной ¾″ — зависит от продавца.
• Материалы исполнения: TPE/NBR/FKM(Viton)/EPDM — выбор по температуре и среде процесса. Для типовых комплектов указывается рабочий диапазон: TPE ≈ −40…+100 °С; FKM ≈ −20…+200 °С.
• Ресурс (референс): до ~1 млн циклов при корректной фильтрации воздуха и соблюдении регламента.

Обоснование стоимости

• Ремонт вместо замены узла. Замена мембраны обходится в разы дешевле замены клапана в сборе, при этом закрывает типовой отказ (утрата эластичности/подтравливание). На международных площадках M/D25 стоит «десятки USD», что подтверждается открытыми прайсами.
• Минимум простоев. Операция занимает кратно меньше времени, чем демонтаж арматуры и коллекторов, особенно на линиях непрерывной аспирации.
• Сохранение энергоэффективности. Правильно подобранная мембрана возвращает «крутой фронт» импульса, снижая расход сжатого воздуха на регенерацию.

Области применения

Пылеулавливание/аспирация в цементной и инертной промышленности, дерево- и металлообработке, пищевом и агросекторе, на силосах/перевахтах сыпучих материалов — везде, где стоят клапаны Autel 1″ серий AE18/AE28.

Результат/ценность (количество/масштаб)

• Стабильная регенерация фильтра. Новая M/D25 восстанавливает паспортный расход и скорость импульса → снижается ΔP фильтра, стабилизируется производительность вентилятора и уменьшается «перепродув» воздухо-магистрали.
• Эффект на парке клапанов. На секции из 20–40 импульсных клапанов устранение подтравливаний и недооткрытий существенно сокращает внеплановые остановки и «ручные» прочистки.

Чем заменяет ручной труд и сколько экономит

Исправные импульсные клапаны устраняют потребность в ручной продувке/встряхивании кассет и частых разборках: после своевременной замены M/D25 обслуживание сводится к плановым осмотрам и контролю ΔP. По опыту применения 1″ узлов: бригада из 2 человек закрывает объёмы, где при «ручных» чистках требовалось 3–4, экономя человеко-часы в разы (конкретика зависит от схемы фильтра и графика регенерации).

На сколько легко обучить персонал

Процедура типовая для слесаря КИПиА/ремонтника: изоляция и сброс давления, снятие крышки, замена мембраны (и при необходимости пружины/пилотной ¾″), сборка, пробный импульс и проверка герметичности. Наличие русскоязычных материалов упрощает ввод и соблюдение ТБ.

Конструкция и комплектация

• M/D25 (основная мембрана 1″) — геометрия и посадочные соответствуют AE1820/22/25 и AE2820/22/25; у части поставщиков комплектуется пружиной, у части — дополнительно пилотной мембраной ¾″.
• Материалы: TPE — стандарт; NBR — стойкость к маслам при умеренных t°; FKM — «высокие t°/агрессивные среды»; EPDM — щёлочные среды без нефтепродуктов. Выбор — по паспорту установки.

Эксплуатация, расходники и сервис

• Когда менять: рост ΔP без иных причин; «свист»/подтравливание; «смазанный» фронт импульса; визуальные трещины/отслоения/потеря эластичности.
• Как менять (кратко): 1) Останов и сброс давления. 2) Демонтаж крышки. 3) Замена M/D25 (и, при необходимости, пружины/пилотной ¾″) с соблюдением ориентации отверстий. 4) Проверка уплотнений, сборка. 5) Пробный цикл и контроль герметичности.
• Рекомендуемый ЗИП: M/D25 на 10–20 % парка 1″ клапанов данной секции + прокладки крышек; при необходимости — пилотный узел/катушка.
• Материал/температура: ориентируйтесь на TPE −40…+100 °С, FKM −20…+200 °С; конкретные пределы — по паспорту вашего клапана.

Краткая спецификация (для ТЗ/тендера)

• Изделие: диафрагма (мембрана) M/D25 для импульсного клапана пылеулавливателя.
• Совместимость: Autel AE1820 / AE1822 / AE1825 / AE2820 / AE2822 / AE2825 (DN25/1″).
• Материалы исполнения: TPE / NBR / FKM / EPDM (по условиям процесса).
• Возможная комплектация: мембрана 1″ (M/D25) ± пружина; опционально — пилотная мембрана ¾″.
• Ресурс (референс): до ~1 млн циклов.
