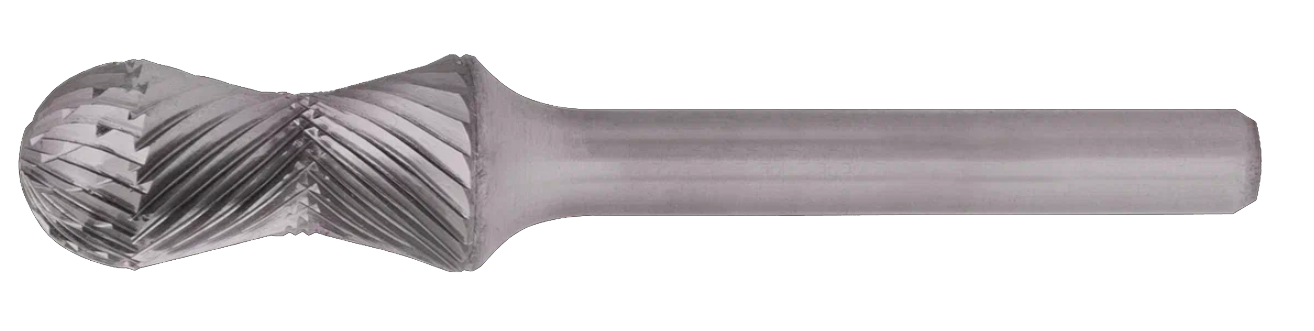

Борфреза радиусная R 12х25 М06 двойная насечка

	12 мм	25 мм	70 мм	6 мм
Артикул	Диаметр (D)	Рабочая длина (l)	Общая длина (L)	Хвостовик, (d)
3512250602	12	25	70	6

Что это за инструмент и для каких задач

Борфреза радиусная типа R с двойной насечкой — это твердосплавный вращающийся режущий инструмент, рабочая часть которого имеет форму, напоминающую "дерево" с плавно сужающимися боками и закругленным (радиусным) концом. В международной классификации данный тип обозначается как Tree Shape with Radius End, Round Tree, или Ball Nosed Tree. Форма инструмента представляет собой нечто среднее между сфероцилиндрической и овальной формами, с более выраженным сужением к хвостовику, что обеспечивает лучший доступ в узкие места.

Инструмент оснащен перекрестными режущими кромками и применяется с прямыми шлифовальными машинами на электрическом или пневматическом приводе, а также с высокоскоростными граверами, бормашинами и подвесными дрелями. Ключевая специализация — универсальная обработка широкого спектра материалов, получистовая и чистовая обработка сложных контуров, зачистка поверхностей, снятие заусенцев в труднодоступных местах и скругление кромок.

Что делает борфреза

Радиусная форма с закругленным концом и двойной насечкой обеспечивает эффективное решение широкого круга технологических задач:

1. Обработка сложных контуров и многопрофильных поверхностей с высоким качеством.

2. Снятие заусенцев и скругление острых кромок на металлических компонентах.

3. Зачистка и сглаживание сварных швов для создания эстетичных и бесшовных поверхностей.

4. Обработка литых, штампованных и кованых деталей.

5. Создание пазов с закругленным дном и обработка углублений.

6. Расширение и доводка предварительно просверленных отверстий.

7. Изготовление и доводка пресс-форм и штампов.

Что означает тип R и двойная насечка

Тип R (радиусные / Tree Shape with Radius End): Рабочая часть имеет уникальную форму, напоминающую ствол дерева, сужающийся к вершине, с характерным закругленным торцом. В отличие от сфероцилиндрической фрезы (тип L), которая имеет более цилиндрическую основу, тип R имеет более выраженное сужение по всей длине, что обеспечивает лучший доступ в узкие и сложные места. Благодаря закругленному концу инструмент идеально подходит для обработки сопряжений и создания плавных переходов. Эта форма особенно эффективна для многопрофильной контурной обработки и работ в труднодоступных зонах.

Двойная насечка (Double Cut / DC / перекрестные зубья): Перекрестные режущие канавки с разнонаправленными зубьями, равномерно нанесенные на рабочую поверхность. Ключевые характеристики:

• Высокая производительность и эффективное удаление материала.

• Образует мелкую контролируемую стружку, что улучшает отвод продуктов резания.

• Обеспечивает более гладкую, ровную поверхность по сравнению с одинарной насечкой.

• Снижение вибрации — перекрестная геометрия уменьшает "дрожание" и дает улучшенный контроль над инструментом.

• Универсальность — подходит для большинства материалов, включая стали, нержавейку, чугун, титан и цветные металлы.

Ключевые задачи

• Многопрофильная контурная обработка и скругление кромок.

• Снятие заусенцев и удаление острых кромок.

• Зачистка и сглаживание сварных швов.

• Обработка литых, штампованных и кованых деталей.

• Создание пазов с закругленным дном и обработка углублений.

• Расширение и доводка отверстий.

• Изготовление и доводка пресс-форм, штампов и литейных форм.

Ключевые технические параметры

Геометрия

• D — максимальный диаметр рабочей части: от 1 до 25 мм. Наиболее распространены 3, 6, 8, 10, 12, 16, 19, 20, 22, 25 мм.

• L2 — длина рабочей части: от 3 до 38 мм в зависимости от диаметра. Типовые размеры: 13 мм для D6, 16 мм для D10, 20-25 мм для D12-16, 30-32 мм для D19-25.

• Радиус закругления конца: плавное сопряжение конической поверхности с радиусным торцом.

• d1 — диаметр хвостовика: стандартные значения — 3 мм, 6 мм, 8 мм. Для большинства фрез с диаметром рабочей части от 6 мм используется хвостовик 6 мм. Хвостовик 3 мм применяется для миниатюрных фрез.

• L1 — общая длина: от 38 до 75 мм в зависимости от типоразмера.

Материал и конструкция

• Твердый сплав: преимущественно используется вольфрамо-кобальтовый сплав, обеспечивающий баланс износостойкости, твердости и ударной вязкости.

• Конструкция: паяная — рабочая головка припаивается к стальному хвостовику. Возможно цельнотвердосплавное исполнение для малых диаметров.

• Насечка: двойная перекрестная.

• Покрытие: стандартные модели без покрытия. В специализированных исполнениях возможно нанесение износостойких покрытий для работы с твердыми материалами.

Требования к приводу

• Высокие обороты: необходимы для эффективной работы. Инструмент предназначен для пневматических и электрических прямошлифовальных машин, граверов, бормашин.

• Минимальное биение: исправная цанговая оснастка — обязательное условие качественной работы и предотвращения вибраций.

• Мощность привода: для хвостовика 6 мм рекомендуется использовать привод достаточной мощности.

• Совместимость: цилиндрический хвостовик подходит для стандартных патронов.

Обоснование стоимости

Стоимость радиусных борфрез типа R с двойной насечкой формируется из следующих факторов:

1. Точность изготовления: высокая соосность инструмента обеспечивает работу без биения, снижая износ и улучшая качество обработки.

2. Качество твердого сплава: использование качественного сплава обеспечивает стабильность режущих свойств и длительный ресурс.

3. Сложность геометрии: изготовление точной формы с радиусным концом и равномерной двойной насечкой требует специализированного оборудования.

4. Технология пайки: надежное соединение твердосплавной головки со стальным хвостовиком — критический параметр долговечности.

5. Соответствие стандартам: гарантия качества и взаимозаменяемости.

Область применения

• Машиностроение и металлообработка: обработка сложных контуров, стыков, пазов, скругление кромок.

• Инструментальное производство: изготовление и доводка пресс-форм, штампов, литейных форм.

• Автомобильная промышленность и авиастроение: обработка деталей двигателей, шасси, кузовных элементов, лопаток турбин.

• Сварочное производство: зачистка и сглаживание сварных швов.

• Судостроение: обработка корпусных конструкций.

• Ремонт и обслуживание: подгонка деталей при сборке, удаление заусенцев.

Обрабатываемые материалы

• Конструкционные и легированные стали

• Нержавеющие стали

• Инструментальные стали

• Закаленные стали

• Чугун

• Титановые сплавы

• Жаропрочные сплавы

• Цветные сплавы — алюминий, медь, латунь, бронза

• Пластики и композиты

Какой результат / ценность

• Универсальность применения: подходит для широкого спектра материалов — от цветных металлов до закаленных сталей.

• Высокое качество поверхности: двойная насечка обеспечивает гладкую, ровную поверхность.

• Стабильность и контроль: снижение вибрации улучшает управляемость.

• Свободное ведение: уникальная форма обеспечивает отличный доступ в труднодоступные места.

• Плавные переходы: радиусный конец позволяет создавать аккуратные галтели.

• Длительный ресурс: качественный твердый сплав и надежная конструкция.

Часто задаваемые вопросы

1) Чем радиусная фреза типа R отличается от сфероцилиндрической (тип L) и овальной (тип E)?
Тип R имеет более выраженное сужение к хвостовику, чем тип L, что делает его более маневренным в узких местах, но при этом сохраняет закругленный конец. Тип E (овальный) симметричен и имеет более плавные обводы. Тип R оптимизирован для многопрофильной контурной обработки и работы в сложных переходах.

2) Для каких материалов наиболее эффективна двойная насечка на типе R?
Для большинства металлов и сплавов: стали (включая нержавеющие и закаленные), чугун, титан, жаропрочные сплавы, цветные металлы.

3) Чем отличается двойная насечка от одинарной на типе R?
Двойная насечка обеспечивает более высокую производительность при чистовых операциях, образует мелкую стружку, оставляет более гладкую поверхность и меньше вибрирует. Одинарная насечка предназначена для агрессивного чернового съема материала.

4) Какие типоразмеры наиболее распространены?
Наиболее популярны диаметры рабочей части 6, 10, 12, 16, 19 мм с рабочей длиной 16-32 мм на хвостовике 6 мм.

5) Можно ли использовать эту фрезу для закаленных сталей?
Да, двойная насечка хорошо подходит для закаленных сталей, обеспечивая стабильный рез и хорошее качество поверхности.

6) Нужна ли смазка при работе?
Рекомендуется для отвода тепла и улучшения качества поверхности, особенно на твердых и вязких материалах.

7) Как понять, что фреза затупилась?
Увеличение усилия резания, появление вибраций, ухудшение качества поверхности, характерный звук, перегрев инструмента и детали.
