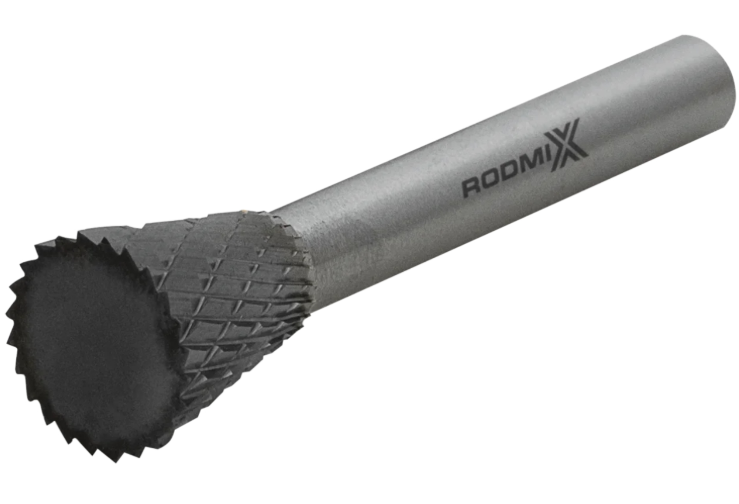

Борфреза обратный конус N 06х07 M06L150 двойная насечка, удлиненная

	3-19 мм	4-19 мм	38-150 мм	3/6/8 мм
Артикул	Диаметр (D)	Рабочая длина (l)	Общая длина (L)	Хвостовик, (d)
3303040302	3	4	-	3
3304050302	4	5	-	3
3304050602	4	5	-	6
3305060302	5	6	-	3
3306070302	6	7	-	3
3306070602	6	7	-	6
3306070605	6	7	150	6
3308070602	8	7	-	6
3308070605	8	7	150	6
3308090606	8	9	55	6
3310100602	10	10	-	6
3310100605	10	10	150	6
3312130602	12	13	-	6
3312130605	12	13	150	6
3312130607	12	13	50	6
3316160602	16	16	-	6
3316160605	16	16	150	6
3316160607	16	16	55	6
3316160805	16	16	150	8
3316190606	16	19	55	6
3319190602	19	19	-	6

Что это за инструмент и для каких задач

Борфреза обратноконическая типа N с двойной насечкой — это твердосплавный вращающийся режущий инструмент, рабочая часть которого имеет форму усеченного конуса с вершиной, направленной в сторону хвостовика. Инструмент оснащен перекрестными режущими кромками и применяется с прямыми шлифовальными машинами на электрическом или пневматическом приводе, а также с бормашинами и граверами.

Ключевая специализация — обработка внутренних кромок и труднодоступных обратных сторон деталей, куда другой оснасткой подобраться невозможно или крайне сложно.

Что делает борфреза

Обратноконическая форма с двойной насечкой обеспечивает эффективное решение специфических технологических задач:

1. Снятие заусенцев с внутренних кромок и обратной стороны отверстий.

2. Обработка труднодоступных внутренних углов, пазов и скрытых выборок.

3. Выполнение V-образных вырезов и разделка кромок в ограниченном пространстве.

4. Зачистка сварных швов в узких полостях и сложных стыках.

5. Подгонка деталей при сборке узлов и конструкций.

6. Шлифовка и финишная обработка конических профилей внутри деталей.

Что означает тип N и двойная насечка

Тип N (обратноконические): Рабочая часть имеет форму перевернутого конуса, который расширяется от вершины к основанию, при этом вершина расположена со стороны хвостовика. В международной классификации также обозначается как Inverted Cone. Диаметр рабочей части составляет от 3 до 19 мм, длина рабочей части — от 4 до 19 мм. Угол при вершине обычно составляет 10°, 20° или 30°. Такая геометрия специально разработана для проникновения в узкие места и обработки поверхностей, недоступных для инструментов с прямой конической формой.

Двойная насечка: Перекрестные режущие канавки с разнонаправленными зубьями, равномерно нанесенные на рабочую поверхность. Ключевые характеристики:

• Высокая производительность — эффективное удаление материала при обработке.

• Мелкая контролируемая стружка — улучшает отвод продуктов резания.

• Универсальность — подходит для большинства материалов.

• Снижение вибрации — уменьшает "дрожание" и дает улучшенный контроль.

• Высокое качество поверхности — обеспечивает гладкий, ровный рез.

Ключевые задачи

• Удаление заусенцев с внутренних кромок и обратных сторон отверстий.

• Обработка труднодоступных внутренних углов и пазов.

• Выполнение V-образных вырезов и обратного зенкования.

• Зачистка сварных швов в узких полостях.

• Расшлифовка и подгонка деталей.

• Обработка конических профилей внутри деталей.

Ключевые технические параметры

Геометрия

• D — максимальный диаметр рабочей части: от 3 до 19 мм. Наиболее распространены 3, 6, 8, 10, 12, 16, 19 мм.

• L2 — длина рабочей части: от 4 до 19 мм в зависимости от диаметра. Типовые размеры: 4 мм для D3, 7-8 мм для D6, 10 мм для D10, 13 мм для D12, 16-19 мм для D16.

• d1 — диаметр хвостовика: стандартные значения — 3 мм и 6 мм. Для миниатюрных фрез применяется хвостовик 3 мм. Для большинства фрез с диаметром рабочей части от 6 мм используется хвостовик 6 мм.

• L1 — общая длина: от 38 до 64 мм в зависимости от типоразмера. Возможно изготовление с удлиненным хвостовиком.

Материал и конструкция

• Твердый сплав: преимущественно используется вольфрамо-кобальтовый сплав, обеспечивающий баланс износостойкости и ударной вязкости. Возможно цельнотвердосплавное исполнение.

• Конструкция: паяная — рабочая головка припаивается к стальному хвостовику. Для малых диаметров возможно цельнотвердосплавное исполнение.

• Насечка: двойная перекрестная.

• Покрытие: стандартные модели без покрытия. В специализированных исполнениях наносится покрытие для черных металлов, включая сталь до 60 HRC, нержавейку и чугун.

Требования к приводу

• Высокие обороты: необходимы для эффективной работы. Инструмент предназначен для пневматических и электрических прямошлифовальных машин, граверов, бормашин.

• Минимальное биение: исправная цанговая оснастка — обязательное условие качественной работы.

• Мощность привода: для хвостовика 6 мм рекомендуется привод достаточной мощности.

• Совместимость: цилиндрический хвостовик подходит для стандартных патронов.

Обоснование стоимости

1. Точность изготовления: высокая соосность снижает износ и улучшает качество обработки.

2. Качество твердого сплава: обеспечивает стабильность свойств и длительный ресурс.

3. Специализированная геометрия: перекрестные зубья требуют более сложного производства.

4. Специализированное покрытие: увеличивает себестоимость, но повышает эффективность работы.

5. Соответствие стандартам: гарантия качества и взаимозаменяемости.

Область применения

• Машиностроение и металлообработка: удаление заусенцев с внутренних кромок, обработка скрытых полостей.

• Автомобильная промышленность: обработка двигателей, шасси и кузовных деталей.

• Сварочное производство: зачистка сварных швов в труднодоступных местах.

• Авиакосмическая промышленность: высокоточная обработка компонентов, снятие заусенцев.

• Инструментальное производство: доводка пресс-форм, штампов, литейных форм.

• Судостроение и судоремонт: обработка корпусных конструкций.

• Ремонт и обслуживание: подгонка деталей при сборке.

Обрабатываемые материалы

• Конструкционные и легированные стали

• Нержавеющие стали

• Чугун

• Цветные сплавы — алюминий, медь, латунь, бронза

• Титановые и никелевые сплавы

• Закаленные материалы

• Пластики и композиты

Какой результат / ценность

• Свободное ведение: маневренность в труднодоступных местах и внутренних углах.

• Высокая производительность: эффективное удаление материала.

• Универсальность: подходит для широкого спектра материалов.

• Высокое качество поверхности: гладкая, ровная поверхность.

• Стабильность и контроль: снижение вибрации, улучшение управляемости.

• Длительный ресурс: износостойкость и надежная конструкция.

Часто задаваемые вопросы

1) Для каких материалов эффективна двойная насечка на типе N?
Для большинства металлов: стали, нержавейка, чугун, титан, цветные металлы, закаленные материалы.

2) Чем обратноконическая фреза типа N отличается от конической типа M или типа K?
Тип N имеет обратноконическую форму для обработки внутренних углов и обратных сторон. Тип M — прямой конус для наружных поверхностей. Типы J и K — фиксированный угол для снятия фасок.

3) Какие типоразмеры наиболее распространены?
Диаметры 6, 10, 12, 16 мм с рабочей длиной 7-19 мм на хвостовике 6 мм. Для миниатюрных работ — диаметр 3 мм.

4) Чем отличается двойная насечка от одинарной?
Двойная насечка обеспечивает более высокую производительность, мелкую стружку и более гладкую поверхность. Одинарная насечка предназначена для черновой обработки с агрессивным съемом.

5) Что означает маркировка N0608-M06?
N — обратный конус, 06 — диаметр 6 мм, 08 — длина рабочей части 8 мм, M — двойная насечка, 06 — хвостовик 6 мм.

6) Что дает специальное покрытие?
Обеспечивает исключительный срок службы и производительность на черных металлах, включая стали до 60 HRC.

7) Нужна ли смазка?
Рекомендуется для отвода тепла, но можно работать и без смазки.

8) Как понять, что фреза затупилась?
Увеличение усилия, вибрации, ухудшение качества, характерный звук, перегрев.
