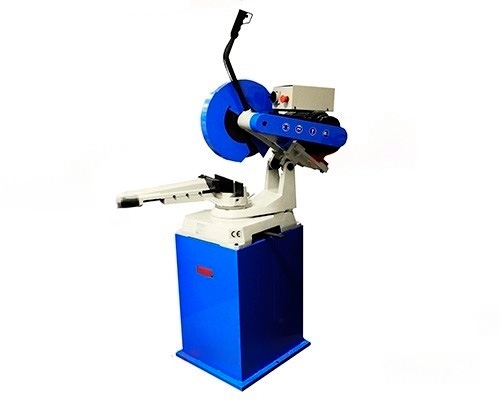

Абразивно-отрезной станок TV 400
Что это за модель и для каких задач
TV-400 — абразивно-отрезной станок маятникового типа с поворотной головой. Он предназначен для отрезки металлопроката (трубы круглого, квадратного и прямоугольного сечения, арматуры, уголка и т.п.) с помощью армированных абразивных дисков Ø 400 мм. Голова станка способна наклоняться и поворачиваться, что позволяет выполнять резы под углом (от −45° до +45°). Используется для подготовки заготовок, резки профилей и труб на заготовительных участках, в мастерских и на строительных объектах.
Ключевые технические параметры
-
Диаметр абразивного круга: 400 мм
-
Посадочное отверстие круга: 25-25,4 мм
-
Скорость вращения диска: ~3000-3800 об/мин
-
Электропитание: 3×380 В / 50 Гц
-
Мощность двигателя: 5,5 кВт
-
Максимальный диаметр трубы под 90°: ~130-140 мм
-
Максимальное сечение профиля под 90°: ~170×100 мм
-
Угол поворота головы реза: −45° … +45°
-
Габариты (Д×Ш×В): ~900×830×1025 мм
-
Вес: ~155-162 кг
Конструкция и комплектация
-
Корпус и станина: жёсткая конструкция для устойчивой работы.
-
Маятниковый механизм: поворотная голова для прямых и угловых резов.
-
Тиски: возможна комплектация быстрозажимными или пневматическими тисками.
-
Привод: электродвигатель 5,5 кВт, рассчитанный на интенсивную эксплуатацию.
-
Абразивный диск Ø400 мм: стандарт для данного класса оборудования.
-
Безопасность: защитные кожухи, аварийное отключение.
Области применения
-
Заготовительные цеха и металлобазы.
-
Монтажные площадки и строительные объекты.
-
Производство металлоконструкций и рам.
-
Ремонтные мастерские и сервисные участки.
-
Жилищно-коммунальные службы для работы с металлопрокатом.
Задачи, которые решает
Для специалиста по закупкам
-
Приобретение станка с универсальными параметрами: диск Ø400 мм, мощность 5,5 кВт, широкий диапазон заготовок.
-
Унификация расходников и снижение затрат за счёт стандартизации круга.
-
Возможность расширенной комплектации под задачи производства.
Для руководителя/технолога
-
Контроль качества реза и повышение производительности участка.
-
Возможность угловых резов без перемещения заготовки.
-
Обеспечение стабильной работы на средних и высоких нагрузках.
Для оператора/обслуживания
-
Простота управления и настройки угла реза.
-
Удобная фиксация заготовки с помощью тисков.
-
Быстрая замена абразивного круга и доступ к основным узлам.
Сильные стороны и ограничения
Сильные стороны
-
Универсальность применения (трубы, профили, арматура).
-
Диск Ø400 мм обеспечивает высокую производительность.
-
Поворотная голова для резки под углом.
-
Возможность установки быстрозажимных или пневматических тисков.
Ограничения
-
Требуется трёхфазное электропитание 380 В.
-
Абразивный круг нуждается в регулярной замене.
-
Значительный вес (~160 кг) требует устойчивой установки.
Эксплуатация, расходники и сервис
Подготовка к работе
-
Установить станок на ровное основание и подключить к трёхфазной сети.
-
Проверить состояние абразивного круга и фиксацию заготовки.
-
Настроить угол поворота головы при необходимости.
Расходники
-
Абразивные круги Ø400 мм.
-
Губки тисков и зажимные элементы.
-
Подшипники и защитные кожухи.
Обслуживание
-
Контроль состояния диска и его своевременная замена.
-
Регулярная чистка и смазка подвижных узлов.
-
Проверка защитных экранов и выключателей.
Краткая спецификация (для ТЗ/тендера)
-
Тип оборудования: абразивно-отрезной станок маятникового типа
-
Модель: TV-400
-
Диаметр абразивного круга: 400 мм
-
Посадочное отверстие: 25-25,4 мм
-
Мощность двигателя: 5,5 кВт
-
Электропитание: 3×380 В, 50 Гц
-
Скорость вращения диска: ~3000-3800 об/мин
-
Максимальный диаметр трубы под 90°: ~130-140 мм
-
Максимальное сечение профиля под 90°: ~170×100 мм
-
Угол поворота головы: −45° … +45°
-
Габариты: ~900×830×1025 мм
-
Вес: ~155-162 кг
-
Комплектация: тиски (обычные / быстрозажимные / пневмо), защитные элементы
-
Мощность двигателя, кВт45782
-
Посадочное отверстие круга, мм25
-
Размер упаковки, мм1120x760x1030 + 800x640x570
-
Резка квадратного профиля под 45°, мм90
-
Резка квадратного профиля под 90°, мм90
-
Резка прямоугольного профиля под 45°, мм90 x 110
-
Резка прямоугольного профиля под 90°, мм90 x 120
-
Резка трубы под 45°, мм120
-
Резка трубы под 90°, мм140
-
Скорость вращения, об/мин3000
-
Тип приводаЭлектрический
-
Электропитание, В/Гц380/50
