Затирочная машина KOMAN 900mm, Loncin 9 л.с MT36-2ST

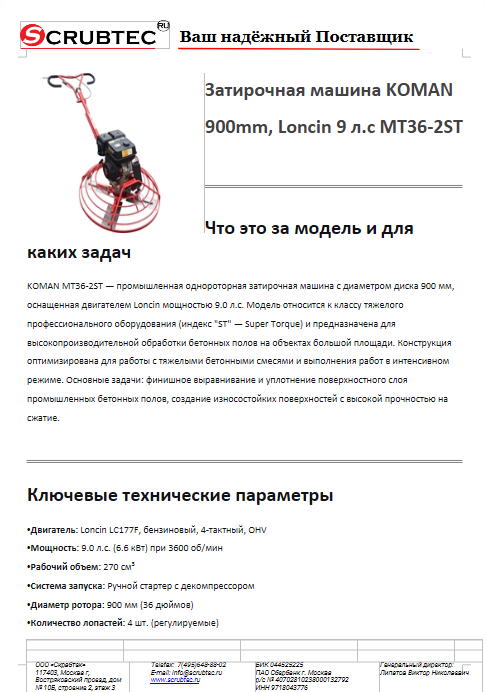

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

• Двигатель: Loncin LC177F, бензиновый, 4-тактный, OHV
• Мощность: 9.0 л.с. (6.6 кВт) при 3600 об/мин
• Рабочий объем: 270 см³
• Система запуска: Ручной стартер с декомпрессором
• Диаметр ротора: 900 мм (36 дюймов)
• Количество лопастей: 4 шт. (регулируемые)
• Скорость вращения ротора: 0-80 об/мин (регулируемая)
• Рабочая производительность: 400-700 м²/ч
• Привод: Механический, ременная передача с усиленным редуктором
• Система управления: Точная регулировка угла атаки лопастей 0-32°
• Топливный бак: 6.5 л
• Снаряженная масса: 125 кг
• Габаритные размеры (Д×Ш×В): 980×890×1160 мм
• Высота рукоятки управления: 1050-1350 мм (регулируемая)
• Ширина захвата за один проход: 850 мм
• Дорожный просвет: 45 мм

• Двигатель Loncin LC177F — оптимальное соотношение цены и производительности, достаточный запас крутящего момента для работы с тяжелыми смесями
• Усиленная трансмиссия — редуктор с увеличенным передаточным числом, рассчитанный на повышенные нагрузки
• Профессиональная система балансировки — статическая и динамическая балансировка ротора на заводе
• Усиленная рама — стальной профиль 50×50×4 мм с дополнительными ребрами жесткости
• Улучшенная система регулировки — механизм с нониусной шкалой для точной установки угла лопастей
• Экономическая эффективность — стоимость ниже аналогов с двигателем Honda при сопоставимой производительности

• Промышленное строительство: производственные цеха, складские комплексы категории А и Б
• Логистические центры: распределительные терминалы, сортировочные комплексы
• Торговая недвижимость: гипермаркеты, торговые центры
• Сельскохозяйственные объекты: зернохранилища, овощебазы, фермы КРС
• Автомобильная инфраструктура: многоуровневые паркинги, автосалоны, СТО

• Предварительная затирка (угол 5-8°): 500-750 м²/ч
• Основная затирка (угол 10-18°): 350-500 м²/ч
• Финишная обработка (угол 20-28°): 220-320 м²/ч

• Ровность поверхности: отклонение 1.5-2.5 мм на 2 метра длины
• Прочность поверхностного слоя: увеличение на 40-50% compared to необработанного бетона
• Марка поверхности по износостойкости: не ниже М450
• Водонепроницаемость: снижение водопоглощения в 2.5-3.5 раза

• Заменяемое оборудование:
  • Три затирочные машины диаметром 610 мм
  • Две затирочные машины диаметром 760 мм
  • Комплект ручного инструмента для финишной обработки
  • Оборудование для дополнительного уплотнения
• Экономия времени: На обработке площади 3500 м²:
  • Две машины 760 мм: 9-11 часов (2 оператора)
  • KOMAN MT36-2ST: 5-6 часов (1 оператор)
  • Экономия времени: 40-50%
• Замена рабочей силы: Один оператор на MT36-2ST заменяет:
  • 2 операторов на машинах диаметром 760 мм
  • 4-5 рабочих с ручным инструментом
    Обеспечивая при этом:
  • Снижение количества перекрытий между проходами на 55%
  • Исключение волн и перепадов на стыках проходов
  • Стабильное качество по всей обрабатываемой площади

• Теоретическая часть (3-4 часа):
  • Особенности управления машиной с увеличенной мощностью
  • Техника безопасности при работе с тяжелым оборудованием
  • Методы контроля качества на разных стадиях затирки
  • Основы технологии бетонных работ
• Практическая часть (9-12 часов):
  • Отработка техники управления (2.5 часа)
  • Особенности маневрирования с широким ротором (2 часа)
  • Регулировка лопастей для разных стадий затирки (1.5 часа)
  • Обработка сложных участков и кромок (2 часа)
  • Работа на больших площадях (2 часа)
  • Техническое обслуживание (1 час)

• Рама: Стальная сварная усиленной конструкции, толщина металла 4 мм
• Двигатель: Loncin LC177F с системой виброгашения
• Редуктор: Чугунный двухступенчатый, передаточное число 1:40
• Ротор: Стальная крестовина с усиленными посадочными местами
• Лопасти: Закаленная сталь 5 мм с износостойким покрытием
• Система регулировки: Прецизионный механизм с шагом 1°
• Рукоятка управления: Телескопическая с демпфирующими элементами

• Затирочная машина MT36-2ST
• Комплект лопастей (4 шт.)
• Набор ключей для обслуживания
• Защитные кожухи
• Руководство по эксплуатации на русском языке

• Ежесменно (8 часов):
  • Контроль уровня масла в двигателе
  • Очистка ротора и лопастей от бетонных налипаний
  • Проверка состояния ремней
  • Контроль затяжки резьбовых соединений
• Каждые 60 моточасов:
  • Замена моторного масла SAE 10W-30 (1.1 л)
  • Регулировка натяжения ремней
  • Смазка подшипников ротора
  • Проверка состояния лопастей
• Каждые 250 моточасов:
  • Замена ремней привода
  • Диагностика состояния редуктора
  • Проверка балансировки ротора

• Лопасти затирочные:
  • Стандартные: 120×250×5.0 мм, ресурс 450-550 часов
  • Усиленные: 120×250×6.0 мм, ресурс 650-750 часов
• Ремни привода: Клиновой ремень C-65
• Подшипники: 6206ZZ (2 шт.)
• Фильтры: Воздушный фильтр Loncin

• Тип машины: Однороторная затирочная машина промышленного класса
• Модель: KOMAN MT36-2ST
• Двигатель: Loncin LC177F, 9.0 л.с., 270 см³
• Диаметр ротора: 900 мм
• Количество лопастей: 4
• Скорость вращения: 0-80 об/мин
• Регулировка угла лопастей: 0-32°
• Топливный бак: 6.5 л
• Габариты: 980×890×1160 мм
• Масса: 125 кг
• Производительность: 400-700 м²/ч
• Уровень шума: 102 дБ(А)
• Радиус разворота: 1450 мм
