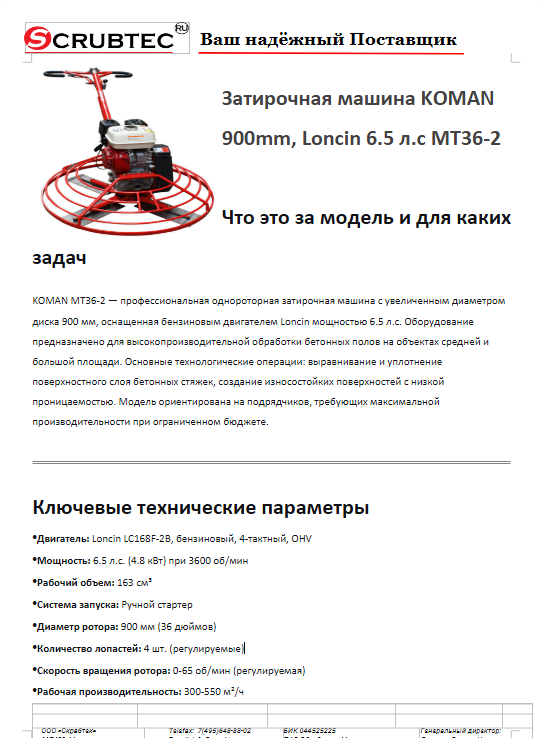

Затирочная машина KOMAN 900mm, Loncin 6.5 л.с MT36-2

Инструкция и презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

• Двигатель: Loncin LC168F-2B, бензиновый, 4-тактный, OHV
• Мощность: 6.5 л.с. (4.8 кВт) при 3600 об/мин
• Рабочий объем: 163 см³
• Система запуска: Ручной стартер
• Диаметр ротора: 900 мм (36 дюймов)
• Количество лопастей: 4 шт. (регулируемые)
• Скорость вращения ротора: 0-65 об/мин (регулируемая)
• Рабочая производительность: 300-550 м²/ч
• Привод: Механический, ременная передача с усиленным редуктором
• Система управления: Регулировка угла атаки лопастей 0-28°
• Топливный бак: 5.0 л
• Снаряженная масса: 108 кг
• Габаритные размеры (Д×Ш×В): 960×880×1100 мм
• Высота рукоятки управления: 1000-1300 мм (регулируемая)
• Ширина захвата за один проход: 840 мм
• Дорожный просвет: 40 мм

• Оптимальное соотношение цена/производительность — увеличенный диаметр ротора при доступной стоимости двигательной установки
• Упрощенная конструкция трансмиссии — надежная ременная передача с минимальным количеством обслуживаемых узлов
• Стальная рама с порошковым покрытием — долговечность при работе в условиях строительной площадки
• Стандартизированные компоненты — доступность запчастей и расходных материалов на рынке
• Увеличенная площадь обработки — экономия времени на объектах от 1000 м² за счет уменьшения количества проходов

• Промышленное строительство: цеха, складские комплексы, производственные помещения
• Коммерческая недвижимость: торговые центры, офисные здания, выставочные пространства
• Логистические комплексы: распределительные центры, сортировочные терминалы
• Сельскохозяйственные постройки: фермы, ангары, хранилища
• Автомобильная инфраструктура: автосалоны, сервисные центры

• Черновая затирка (угол 5-10°): 400-600 м²/ч
• Повторная затирка (угол 12-18°): 250-400 м²/ч
• Финишная обработка (угол 20-25°): 180-280 м²/ч

• Ровность поверхности: отклонение 2-3 мм на 2 метра длины
• Прочность поверхностного слоя: увеличение на 30-40% compared to необработанного бетона
• Износостойкость: соответствует требованиям для полов средней интенсивности нагрузки
• Водонепроницаемость: снижение водопоглощения в 2-3 раза

• Заменяемое оборудование:
  • Две затирочные машины диаметром 760 мм
  • Три затирочные машины диаметром 610 мм
  • Комплект ручного инструмента для финишной обработки
  • Оборудование для дополнительного уплотнения кромок
• Экономия времени: На обработке площади 2500 м²:
  • Две машины 760 мм: 7-9 часов (2 оператора)
  • KOMAN MT36-2: 4.5-5.5 часов (1 оператор)
  • Экономия времени: 30-40%
• Замена рабочей силы: Один оператор на MT36-2 заменяет:
  • 2 операторов на машинах диаметром 760 мм
  • 4-5 рабочих с ручным инструментом
    Обеспечивая при этом:
  • Снижение количества перекрытий между проходами на 45%
  • Более равномерное уплотнение по всей площади
  • Стабильное качество независимо от квалификации персонала

• Теоретическая часть (2-3 часа):
  • Особенности управления машиной с увеличенным диаметром
  • Техника безопасности при работе с тяжелым оборудованием
  • Основы технологии бетонных работ
• Практическая часть (8-9 часов):
  • Отработка управления и маневрирования (2 часа)
  • Техника работы в углах и у краев (1.5 часа)
  • Регулировка лопастей для разных стадий затирки (1.5 часа)
  • Обработка больших площадей с минимальным количеством стыков (2 часа)
  • Базовое техническое обслуживание (1 час)

• Рама: Стальная сварная, усиленная конструкция
• Двигатель: Loncin LC168F-2B на виброизолирующих опорах
• Редуктор: Чугунный одноступенчатый
• Ротор: Стальная крестовина с болтовым креплением лопастей
• Лопасти: Сталь 4.5 мм с износостойким покрытием
• Система регулировки: Механический регулятор с фиксацией
• Рукоятка управления: Регулируемая по высоте, стальная труба Ø38 мм

• Затирочная машина MT36-2
• Комплект лопастей (4 шт.)
• Ключ для регулировки лопастей
• Защитные кожухи
• Руководство по эксплуатации

• Ежесменно (8 часов):
  • Проверка уровня масла в двигателе
  • Очистка рабочих органов от бетонных налипаний
  • Контроль натяжения ремней
  • Проверка состояния лопастей
• Каждые 50 моточасов:
  • Замена моторного масла SAE 10W-30 (0.6 л)
  • Регулировка зазоров в трансмиссии
  • Смазка подшипников ротора
• Каждые 200 моточасов:
  • Замена ремней привода
  • Диагностика состояния редуктора
  • Проверка балансировки ротора

• Лопасти затирочные:
  • Стандартные: 110×230×4.5 мм, ресурс 350-450 часов
  • Усиленные: 110×230×5.5 мм, ресурс 550-650 часов
• Ремни привода: Клиновой ремень B-52
• Подшипники: 6205ZZ (2 шт.)
• Фильтры: Воздушный фильтр Loncin

• Тип машины: Однороторная затирочная машина
• Модель: KOMAN MT36-2
• Двигатель: Loncin LC168F-2B, 6.5 л.с., 163 см³
• Диаметр ротора: 900 мм
• Количество лопастей: 4
• Скорость вращения: 0-65 об/мин
• Регулировка угла лопастей: 0-28°
• Топливный бак: 5.0 л
• Габариты: 960×880×1100 мм
• Масса: 108 кг
• Производительность: 300-550 м²/ч
• Уровень шума: 98 дБ(А)
• Радиус разворота: 1450 мм
