Затирочная машина KOMAN 900mm, Honda GX270 MT36-4ST

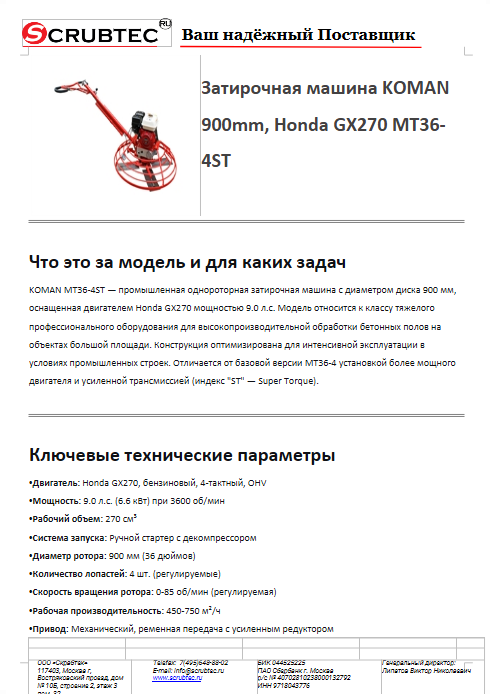

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

• Двигатель: Honda GX270, бензиновый, 4-тактный, OHV
• Мощность: 9.0 л.с. (6.6 кВт) при 3600 об/мин
• Рабочий объем: 270 см³
• Система запуска: Ручной стартер с декомпрессором
• Диаметр ротора: 900 мм (36 дюймов)
• Количество лопастей: 4 шт. (регулируемые)
• Скорость вращения ротора: 0-85 об/мин (регулируемая)
• Рабочая производительность: 450-750 м²/ч
• Привод: Механический, ременная передача с усиленным редуктором
• Система управления: Точная регулировка угла атаки лопастей 0-35°
• Топливный бак: 6.0 л
• Снаряженная масса: 132 кг
• Габаритные размеры (Д×Ш×В): 1000×900×1180 мм
• Высота рукоятки управления: 1100-1400 мм (регулируемая)
• Ширина захвата за один проход: 860 мм
• Дорожный просвет: 50 мм

• Двигатель Honda GX270 — повышенный моторесурс (до 3500 часов), запас крутящего момента для работы с тяжелыми бетонными смесями
• Усиленная трансмиссия — редуктор с увеличенным передаточным числом и чугунным корпусом
• Профессиональная система балансировки — динамическая балансировка ротора на заводе для работы на высоких оборотах
• Усиленная рама — стальной профиль 50×50×4 мм с дополнительными ребрами жесткости
• Прецизионная система регулировки — механизм с нониусной шкалой для точной установки угла лопастей

• Промышленные объекты: производственные цеха, складские комплексы категории А
• Логистические центры: распределительные терминалы, сортировочные комплексы
• Торговая недвижимость: гипермаркеты, торговые центры большой площади
• Спортивные сооружения: ледовые арены, крытые стадионы
• Специальные объекты: автомобильные тоннели, подземные паркинги многоуровневые

• Предварительная затирка (угол 5-8°): 550-800 м²/ч
• Основная затирка (угол 10-18°): 400-550 м²/ч
• Финишная обработка (угол 22-30°): 250-350 м²/ч

• Ровность поверхности: отклонение 1-2 мм на 2 метра длины
• Прочность поверхностного слоя: увеличение на 45-55% compared to необработанного бетона
• Марка поверхности по износостойкости: не ниже М500
• Водонепроницаемость: снижение водопоглощения в 3-4 раза

• Заменяемое оборудование:
  • Три затирочные машины диаметром 610 мм
  • Две затирочные машины диаметром 760 мм
  • Комплект ручного инструмента для финишной обработки
  • Оборудование для дополнительного уплотнения
• Экономия времени: На обработке площади 4000 м²:
  • Две машины 760 мм: 10-12 часов (2 оператора)
  • KOMAN MT36-4ST: 5-6 часов (1 оператор)
  • Экономия времени: 45-55%
• Замена рабочей силы: Один оператор на MT36-4ST заменяет:
  • 3 операторов на машинах меньшего диаметра
  • 5-6 рабочих с ручным инструментом
    Обеспечивая при этом:
  • Снижение количества перекрытий между проходами на 60%
  • Исключение волн и перепадов на стыках проходов
  • Стабильное качество по всей обрабатываемой площади

• Теоретическая часть (4-5 часов):
  • Особенности управления машиной с увеличенным диаметром и мощностью
  • Техника безопасности при работе с тяжелым оборудованием
  • Методы контроля качества на разных стадиях затирки
  • Основы технологии бетонных работ промышленного уровня
• Практическая часть (12-15 часов):
  • Отработка техники управления (3 часа)
  • Особенности маневрирования с широким ротором (2 часа)
  • Регулировка лопастей для разных стадий затирки (2 часа)
  • Обработка сложных участков и кромок (2 часа)
  • Работа на больших площадях с минимальным количеством стыков (2 часа)
  • Техническое обслуживание и диагностика (2 часа)

• Рама: Стальная сварная усиленной конструкции, толщина металла 4 мм
• Двигатель: Honda GX270 с системой виброгашения
• Редуктор: Чугунный двухступенчатый, передаточное число 1:42
• Ротор: Стальная крестовина с усиленными посадочными местами
• Лопасти: Закаленная сталь 5 мм с износостойким покрытием
• Система регулировки: Прецизионный механизм с шагом 0.5°
• Рукоятка управления: Телескопическая с демпфирующими элементами

• Затирочная машина MT36-4ST
• Комплект лопастей (4 шт.)
• Набор ключей для обслуживания
• Защитные кожухи
• Руководство по эксплуатации на русском языке

• Ежесменно (8 часов):
  • Контроль уровня масла в двигателе и редукторе
  • Очистка ротора и лопастей от бетонных налипаний
  • Проверка состояния ремней и подшипников
  • Контроль затяжки резьбовых соединений
• Каждые 80 моточасов:
  • Замена моторного масла SAE 10W-30 (1.1 л)
  • Замена масла в редукторе (0.9 л)
  • Регулировка зазоров в трансмиссии
  • Смазка подшипников ротора
• Каждые 300 моточасов:
  • Полная диагностика трансмиссии
  • Замена ремней привода
  • Проверка балансировки ротора
  • Замена щеток генератора

• Лопасти затирочные:
  • Стандартные: 120×250×5.0 мм, ресурс 500-600 часов
  • Для тяжелых условий: 120×250×6.0 мм, ресурс 700-800 часов
• Ремни привода: Клиновой ремень C-68
• Подшипники: 6206ZZ (2 шт.)
• Фильтры: Воздушный и масляный фильтр Honda

• Тип машины: Однороторная затирочная машина промышленного класса
• Модель: KOMAN MT36-4ST
• Двигатель: Honda GX270, 9.0 л.с., 270 см³
• Диаметр ротора: 900 мм
• Количество лопастей: 4
• Скорость вращения: 0-85 об/мин
• Регулировка угла лопастей: 0-35°
• Топливный бак: 6.0 л
• Габариты: 1000×900×1180 мм
• Масса: 132 кг
• Производительность: 450-750 м²/ч
• Уровень шума: 104 дБ(А)
• Радиус разворота: 1500 мм
