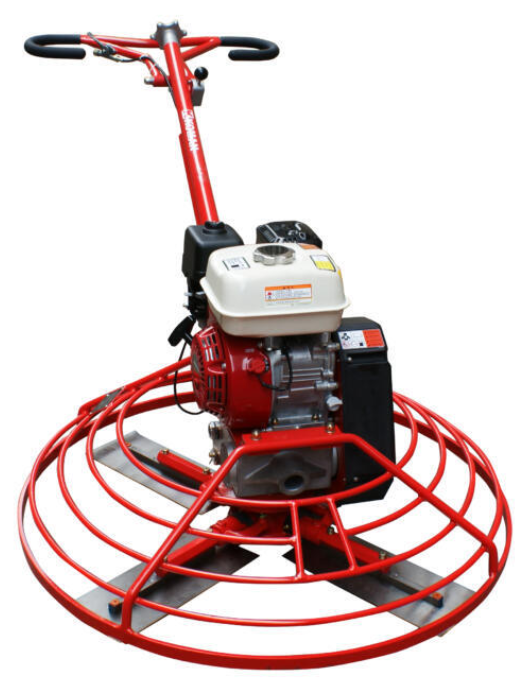

Затирочная машина KOMAN 900mm, Honda GX160 MT36-4

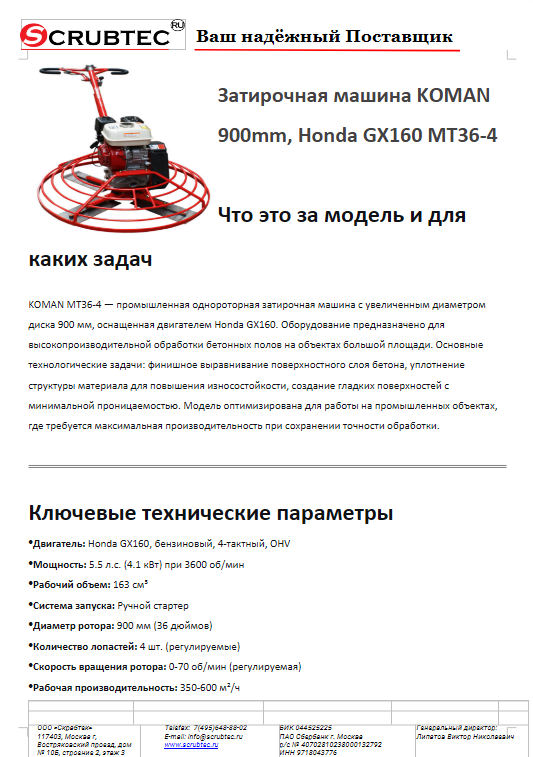

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

• Двигатель: Honda GX160, бензиновый, 4-тактный, OHV
• Мощность: 5.5 л.с. (4.1 кВт) при 3600 об/мин
• Рабочий объем: 163 см³
• Система запуска: Ручной стартер
• Диаметр ротора: 900 мм (36 дюймов)
• Количество лопастей: 4 шт. (регулируемые)
• Скорость вращения ротора: 0-70 об/мин (регулируемая)
• Рабочая производительность: 350-600 м²/ч
• Привод: Механический, ременная передача с усиленным редуктором
• Система управления: Точная регулировка угла атаки лопастей 0-30°
• Топливный бак: 4.5 л
• Снаряженная масса: 115 кг
• Габаритные размеры (Д×Ш×В): 980×890×1150 мм
• Высота рукоятки управления: 1050-1350 мм (регулируемая)
• Ширина захвата за один проход: 850 мм
• Дорожный просвет: 45 мм

• Увеличенный диаметр ротора 900 мм — максимальная площадь обработки в своем классе, на 45% больше compared to моделей 610 мм
• Оптимизированная трансмиссия — редуктор с повышенным передаточным числом, рассчитанный на работу с большим диаметром при ограниченной мощности
• Сбалансированная конструкция — оптимальное распределение массы для снижения нагрузки на оператора при сохранении устойчивости
• Профессиональная система регулировки — прецизионный механизм установки угла лопастей с фиксацией в любом положении
• Качественные материалы — использование подшипников закрытого типа, усиленных ремней, износостойких лопастей

• Промышленное строительство: цеха, складские комплексы, производственные помещения
• Коммерческая недвижимость: торговые центры, гипермаркеты, выставочные залы
• Логистические комплексы: распределительные центры, сортировочные терминалы
• Спортивные сооружения: крытые арены, спортивные залы, фитнес-центры
• Специальные объекты: автомобильные тоннели, подземные паркинги

• Первичная затирка (угол 5-10°): 450-650 м²/ч
• Вторичная затирка (угол 12-18°): 300-450 м²/ч
• Финишная обработка (угол 20-28°): 200-300 м²/ч

• Ровность поверхности: отклонение 1.5-2.5 мм на 2 метра длины
• Прочность поверхностного слоя: увеличение на 35-45% compared to необработанного бетона
• Износостойкость: соответствует требованиям для полов средней и высокой интенсивности нагрузки
• Водонепроницаемость: снижение водопоглощения в 2.5-3 раза

• Заменяемое оборудование:
  • Две затирочные машины диаметром 760 мм
  • Три затирочные машины диаметром 610 мм
  • Комплект ручного инструмента для доводки поверхности
  • Оборудование для дополнительного уплотнения кромок
• Экономия времени: На обработке площади 3000 м²:
  • Две машины 760 мм: 8-10 часов (2 оператора)
  • KOMAN MT36-4: 5-6 часов (1 оператор)
  • Экономия времени: 35-45%
• Замена рабочей силы: Один оператор на MT36-4 заменяет:
  • 2 операторов на машинах диаметром 760 мм
  • 4-5 рабочих с ручным инструментом
    Обеспечивая при этом:
  • Снижение количества перекрытий между проходами на 50%
  • Более равномерное уплотнение по всей площади
  • Исключение волн на стыках проходов

• Теоретическая часть (3-4 часа):
  • Особенности управления машиной с увеличенным диаметром ротора
  • Техника безопасности при работе с тяжелым оборудованием
  • Методы контроля качества на разных стадиях затирки
  • Основы технологии бетонных работ промышленного уровня
• Практическая часть (9-11 часов):
  • Отработка техники управления (2.5 часа)
  • Особенности маневрирования с широким ротором (2 часа)
  • Регулировка лопастей для разных стадий затирки (1.5 часа)
  • Обработка сложных участков и кромок (1.5 часа)
  • Работа на больших площадях с минимальным количеством стыков (1.5 часа)
  • Техническое обслуживание (1 час)

• Рама: Стальная сварная усиленной конструкции, толщина металла 3.5 мм
• Двигатель: Honda GX160 с системой виброгашения
• Редуктор: Чугунный одноступенчатый, передаточное число 1:38
• Ротор: Стальная крестовина с усиленными посадочными местами
• Лопасти: Закаленная сталь 4.5 мм с износостойким покрытием
• Система регулировки: Прецизионный механизм с шагом 1°
• Рукоятка управления: Телескопическая с демпфирующими элементами

• Затирочная машина MT36-4
• Комплект лопастей (4 шт.)
• Набор ключей для обслуживания
• Защитные кожухи
• Руководство по эксплуатации на русском языке

• Ежесменно (8 часов):
  • Контроль уровня масла в двигателе
  • Очистка ротора и лопастей от бетонных налипаний
  • Проверка состояния ремней
  • Контроль затяжки резьбовых соединений
• Каждые 60 моточасов:
  • Замена моторного масла SAE 10W-30 (0.6 л)
  • Регулировка натяжения ремней
  • Смазка подшипников ротора
  • Проверка состояния лопастей
• Каждые 250 моточасов:
  • Замена ремней привода
  • Диагностика состояния редуктора
  • Проверка балансировки ротора

• Лопасти затирочные:
  • Стандартные: 110×230×4.5 мм, ресурс 400-500 часов
  • Усиленные: 110×230×5.5 мм, ресурс 600-700 часов
• Ремни привода: Клиновой ремень B-55
• Подшипники: 6205ZZ (2 шт.)
• Фильтры: Воздушный фильтр Honda

• Тип машины: Однороторная затирочная машина
• Модель: KOMAN MT36-4
• Двигатель: Honda GX160, 5.5 л.с., 163 см³
• Диаметр ротора: 900 мм
• Количество лопастей: 4
• Скорость вращения: 0-70 об/мин
• Регулировка угла лопастей: 0-30°
• Топливный бак: 4.5 л
• Габариты: 980×890×1150 мм
• Масса: 115 кг
• Производительность: 350-600 м²/ч
• Уровень шума: 99 дБ(А)
• Радиус разворота: 1400 мм
