Затирочная машина KOMAN 760mm, Loncin 6.5 л.с MT30-2

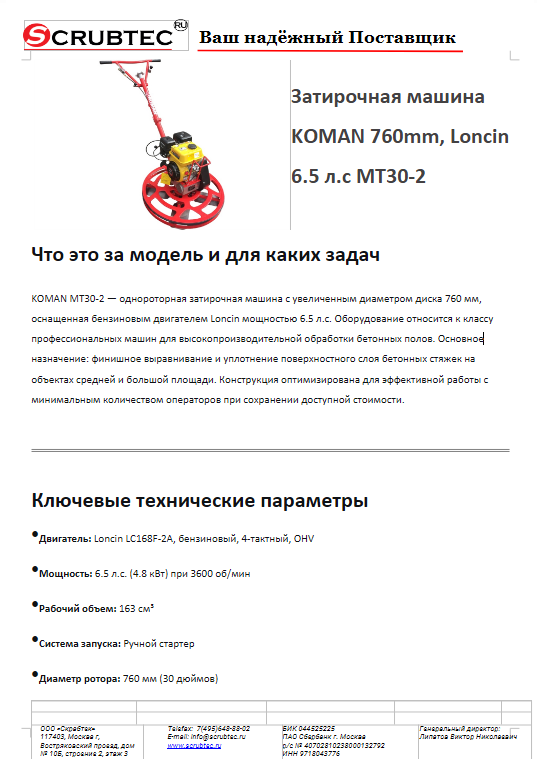

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

• Двигатель: Loncin LC168F-2A, бензиновый, 4-тактный, OHV
• Мощность: 6.5 л.с. (4.8 кВт) при 3600 об/мин
• Рабочий объем: 163 см³
• Система запуска: Ручной стартер
• Диаметр ротора: 760 мм (30 дюймов)
• Количество лопастей: 4 шт. (регулируемые)
• Скорость вращения ротора: 0-85 об/мин
• Рабочая производительность: 200-400 м²/ч
• Привод: Механический, ременная передача
• Система управления: Регулировка угла атаки лопастей 0-28°
• Топливный бак: 4.2 л
• Снаряженная масса: 92 кг
• Габаритные размеры (Д×Ш×В): 830×740×1020 мм
• Высота рукоятки управления: 950-1250 мм (регулируемая)
• Ширина захвата за один проход: 710 мм

• Оптимальное соотношение цена/производительность — увеличенный диаметр ротора при доступной стоимости двигателя Loncin
• Упрощенная конструкция трансмиссии — надежная ременная передача с минимальным количеством обслуживаемых узлов
• Стальная рама с антикоррозионным покрытием — долговечность при работе в агрессивной среде (бетонная пыль, влага)
• Стандартизированные компоненты — доступность запчастей и расходных материалов на рынке
• Увеличенная площадь обработки — экономия времени на объектах от 500 м² за счет уменьшения количества проходов

• Промышленное строительство: цеха, производственные помещения, складские комплексы
• Коммерческая недвижимость: торговые центры, офисные здания, выставочные пространства
• Спортивные объекты: крытые площадки, тренажерные залы, фитнес-центры
• Сельскохозяйственные постройки: фермы, ангары, хранилища
• Автомобильная инфраструктура: автосалоны, сервисные центры, гаражи

• Черновая затирка (угол 5-10°): 300-450 м²/ч
• Повторная затирка (угол 12-18°): 200-300 м²/ч
• Финишная обработка (угол 20-25°): 150-220 м²/ч

• Ровность поверхности: отклонение 2-3 мм на 2 метра длины
• Прочность поверхностного слоя: увеличение на 25-35% compared to необработанного бетона
• Износостойкость: соответствует требованиям для полов средней интенсивности нагрузки

• Заменяемое оборудование:
  • Две затирочные машины диаметром 610 мм
  • Ручной инструмент (гладилки, терки) для доводки поверхности
  • Оборудование для дополнительного уплотнения кромок
• Экономия времени: На обработке площади 1500 м²:
  • Две машины 610 мм: 5-7 часов (2 оператора)
  • KOMAN MT30-2: 3.5-4.5 часа (1 оператор)
  • Экономия времени: 25-35%
• Замена рабочей силы: Один оператор на MT30-2 заменяет:
  • 2 операторов на машинах меньшего диаметра
  • 3-4 рабочих с ручным инструментом
    Обеспечивая при этом:
  • Снижение количества перекрытий между проходами на 40%
  • Более равномерное уплотнение по всей площади
  • Стабильное качество независимо от квалификации персонала

• Теоретическая часть (2 часа):
  • Особенности управления машиной с увеличенным диаметром
  • Техника безопасности при работе с тяжелым оборудованием
  • Основы технологии бетонных работ
• Практическая часть (6-8 часов):
  • Отработка управления и маневрирования (2 часа)
  • Техника работы в углах и у краев (1.5 часа)
  • Регулировка лопастей для разных стадий затирки (1.5 часа)
  • Обработка больших площадей с минимальным количеством стыков (1.5 часа)
  • Базовое техническое обслуживание (1 час)

• Рама: Стальная сварная, усиленная конструкция
• Двигатель: Loncin LC168F-2A на виброизолирующих опорах
• Редуктор: Червячный одноступенчатый
• Ротор: Стальная крестовина с болтовым креплением лопастей
• Лопасти: Сталь 4 мм с износостойким покрытием
• Система регулировки: Механический регулятор с фиксацией
• Рукоятка управления: Регулируемая по высоте, стальная труба Ø35 мм

• Затирочная машина MT30-2
• Комплект лопастей (4 шт.)
• Ключ для регулировки лопастей
• Защитные кожухи
• Руководство по эксплуатации

• Ежесменно (8 часов):
  • Проверка уровня масла в двигателе
  • Очистка рабочих органов от бетонных налипаний
  • Контроль натяжения ремней
  • Проверка состояния лопастей
• Каждые 50 моточасов:
  • Замена моторного масла SAE 10W-30 (0.6 л)
  • Регулировка зазоров в трансмиссии
  • Смазка подшипников ротора
• Каждые 200 моточасов:
  • Замена ремней привода
  • Диагностика состояния редуктора
  • Проверка балансировки ротора

• Лопасти затирочные:
  • Стандартные: 100×200×4.0 мм, ресурс 300-400 часов
  • Усиленные: 100×200×5.0 мм, ресурс 500-600 часов
• Ремни привода: Клиновой ремень B-45
• Подшипники: 6204ZZ (2 шт.)
• Фильтры: Воздушный фильтр Loncin

• Тип машины: Однороторная затирочная машина
• Модель: KOMAN MT30-2
• Двигатель: Loncin LC168F-2A, 6.5 л.с., 163 см³
• Диаметр ротора: 760 мм
• Количество лопастей: 4
• Скорость вращения: 0-85 об/мин
• Регулировка угла лопастей: 0-28°
• Топливный бак: 4.2 л
• Габариты: 830×740×1020 мм
• Масса: 92 кг
• Производительность: 200-400 м²/ч
• Уровень шума: 96 дБ(А)
• Радиус разворота: 1300 мм
