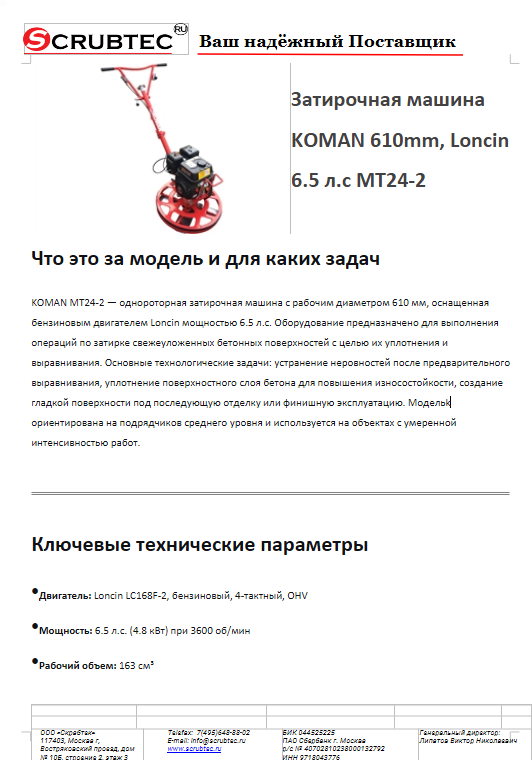

Затирочная машина KOMAN 610mm, Loncin 6.5 л.с MT24-2

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

• Двигатель: Loncin LC168F-2, бензиновый, 4-тактный, OHV
• Мощность: 6.5 л.с. (4.8 кВт) при 3600 об/мин
• Рабочий объем: 163 см³
• Система запуска: Ручной стартер
• Диаметр ротора: 610 мм (24 дюйма)
• Количество лопастей: 4 шт. (регулируемые)
• Скорость вращения ротора: 0-100 об/мин
• Рабочая производительность: 120-250 м²/ч
• Привод: Механический, ременная передача
• Система управления: Регулировка угла атаки лопастей 0-25°
• Топливный бак: 3.6 л
• Снаряженная масса: 72 кг
• Габаритные размеры (Д×Ш×В): 740×690×980 мм
• Высота рукоятки управления: 900-1150 мм (регулируемая)

• Двигатель Loncin LC168F-2 — оптимальное соотношение цены и производительности, ремонтопригодность, доступность запчастей
• Упрощенная система регулировки — надежная механическая фиксация угла лопастей без использования сложных гидравлических систем
• Стальная рама с порошковым покрытием — достаточная прочность для большинства типовых задач при снижении себестоимости
• Экономичная трансмиссия — одноступенчатый редуктор с клиноременной передачей, обеспечивающий необходимый крутящий момент
• Стандартизированные компоненты — использование широко распространенных подшипников и ремней снижает стоимость обслуживания

• Жилищное строительство: устройство стяжек в многоквартирных домах, коттеджах
• Коммерческая недвижимость: бетонные полы в офисных центрах, торговых помещениях средней площади
• Сельскохозяйственные постройки: полы в фермерских хозяйствах, ангарах для техники
• Вспомогательные помещения: гаражи, подвалы, технические этажи
• Ландшафтное строительство: бетонные дорожки, площадки

• Первичная затирка (угол 5-8°): 200-300 м²/ч
• Повторная затирка (угол 10-15°): 150-220 м²/ч
• Финишная обработка (угол 18-22°): 100-160 м²/ч

• Ровность поверхности: отклонение 3-4 мм на 2 метра длины
• Прочность поверхностного слоя: увеличение на 15-20% compared to необработанного бетона
• Водоудерживающая способность: снижение водопоглощения на 30-40%

• Заменяемое оборудование:
  • Ручные затирочные машины диаметром 350-500 мм (1-2 шт.)
  • Ручной инструмент (гладилки, терки) для финишной обработки
  • Виброплиты для дополнительного уплотнения
• Экономия времени: На обработке площади 800 м²:
  • Ручной инструмент: 10-12 часов (бригада 2-3 человека)
  • KOMAN MT24-2: 3-4 часа (1 оператор)
  • Экономия времени: 60-65%
• Замена рабочей силы: Один оператор на MT24-2 заменяет бригаду из 2-3 рабочих с ручным инструментом, обеспечивая при этом:
  • Стабильное качество поверхности
  • Равномерное уплотнение по всей площади
  • Снижение влияния человеческого фактора на конечный результат

• Теоретическая часть (1.5 часа):
  • Основы работы затирочной машины
  • Правила определения готовности бетона к затирке
  • Техника безопасности при работе
• Практическая часть (4.5-6.5 часов):
  • Запуск и остановка двигателя (30 мин)
  • Основы управления и маневрирования (1.5 часа)
  • Регулировка угла лопастей (1 час)
  • Отработка различных режимов затирки (1.5-2 часа)
  • Базовое техническое обслуживание (1 час)

• Рама: Стальная сварная, порошковое покрытие
• Двигатель: Loncin LC168F-2 на виброизолирующих опорах
• Редуктор: Червячный одноступенчатый
• Ротор: Стальная крестовина с болтовым креплением лопастей
• Лопасти: Сталь 3.5 мм с порошковым покрытием
• Система регулировки: Механический регулятор с фиксацией
• Рукоятка управления: Регулируемая по высоте, стальная труба Ø32 мм

• Затирочная машина MT24-2
• Комплект лопастей (4 шт.)
• Ключ для регулировки лопастей
• Защитные крышки
• Руководство по эксплуатации

• Ежесменно (8 часов):
  • Проверка уровня масла в двигателе
  • Очистка рабочих органов от бетона
  • Визуальный осмотр ремней
  • Проверка крепежных соединений
• Каждые 50 моточасов:
  • Замена моторного масла SAE 10W-30 (0.6 л)
  • Регулировка натяжения ремней
  • Смазка подшипников ротора
• Каждые 150 моточасов:
  • Замена ремней привода
  • Проверка состояния подшипников
  • Чистка топливной системы

• Лопасти затирочные:
  • Стандартные: толщина 3.5 мм, ресурс 200-300 часов
  • Для тяжелых условий: толщина 4.5 мм, ресурс 400-500 часов
• Ремни привода: Клиновой ремень A-35
• Подшипники: 6203ZZ (2 шт.)
• Фильтры: Воздушный фильтр Loncin

• Тип машины: Однороторная затирочная машина
• Модель: KOMAN MT24-2
• Двигатель: Loncin LC168F-2, 6.5 л.с., 163 см³
• Диаметр ротора: 610 мм
• Количество лопастей: 4
• Скорость вращения: 0-100 об/мин
• Регулировка угла лопастей: 0-25°
• Топливный бак: 3.6 л
• Габариты: 740×690×980 мм
• Масса: 72 кг
• Производительность: 120-250 м²/ч
• Уровень шума: 94 дБ(А)
