Затирочная машина KOMAN 610mm, Honda GX160 MT24-4

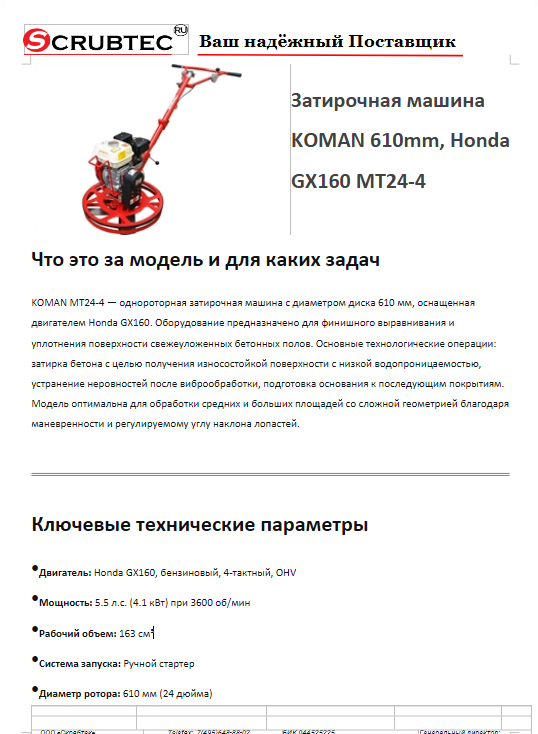

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

• Двигатель: Honda GX160, бензиновый, 4-тактный, OHV
• Мощность: 5.5 л.с. (4.1 кВт) при 3600 об/мин
• Рабочий объем: 163 см³
• Система запуска: Ручной стартер
• Диаметр ротора: 610 мм (24 дюйма)
• Количество лопастей: 4 шт. (регулируемые)
• Скорость вращения ротора: 0-120 об/мин (регулируемая)
• Рабочая производительность: 150-300 м²/ч
• Привод: Механический, ременная передача
• Система управления: Регулировка угла атаки лопастей 0-30°
• Топливный бак: 3.1 л
• Снаряженная масса: 78 кг
• Габаритные размеры (Д×Ш×В): 750×710×1050 мм
• Высота рукоятки управления: 950-1200 мм (регулируемая)

• Двигатель Honda GX160 — моторесурс до 2000 часов, стабильная работа на низких оборотах под переменной нагрузкой, экономичный расход топлива (0.8-1.2 л/ч)
• Прецизионная система регулировки лопастей — возможность точной настройки угла атаки с фиксацией положения, что обеспечивает равномерность обработки
• Усиленная рама из алюминиевого сплава — оптимальное соотношение прочности и веса, коррозионная стойкость в условиях бетонной пыли
• Профессиональная ременная передача — клиноременной вариатор с плавной регулировкой скорости, защита от перегрузок
• Эргономичная система управления — регулируемая по высоте и углу наклона рукоятка с виброгасящими накладками

• Промышленные полы: финишная обработка бетонных полов в цехах, складах, логистических центрах
• Гражданское строительство: устройство стяжек в торговых центрах, офисных зданиях, жилых комплексах
• Сельскохозяйственные объекты: бетонные полы в животноводческих помещениях, зернохранилищах
• Спортивные сооружения: подготовка оснований под покрытия в спортивных залах, крытых аренах
• Дорожное строительство: обработка бетонных покрытий пешеходных зон, тротуаров

• Черновая затирка (угол 5-10°): 250-350 м²/ч
• Чистовая затирка (угол 15-20°): 150-250 м²/ч
• Финишная обработка (угол 25-30°): 100-180 м²/ч

• Ровность поверхности: отклонение не более 2 мм на 2 метра длины
• Прочность поверхности: увеличение износостойкости на 25-30% compared to необработанного бетона
• Водонепроницаемость: снижение водопоглощения в 2-2.5 раза

• Заменяемое оборудование:
  • Ручные затирочные машины диаметром 400-500 мм (2-3 шт.)
  • Ручной инструмент (гладилки, терки) для финишной обработки
  • Виброрейки для дополнительного выравнивания
• Экономия времени: На обработке площади 1000 м²:
  • Ручной инструмент: 12-15 часов (бригада 3 человека)
  • KOMAN MT24-4: 3.5-4.5 часа (1 оператор)
  • Экономия времени: 65-70%
• Замена рабочей силы: Один оператор на MT24-4 заменяет бригаду из 3-4 рабочих с ручным инструментом, обеспечивая при этом:
  • Равномерность уплотнения по всей площади
  • Отсутствие волн и перепадов высот
  • Стабильное качество поверхности независимо от квалификации рабочих

• Теоретическая часть (2 часа):
  • Принципы работы затирочной машины
  • Технология бетонных работ (стадии схватывания бетона)
  • Правила регулировки угла лопастей и скорости вращения
• Практическая часть (6 часов):
  • Запуск и обкатка двигателя (30 мин)
  • Отработка техники движения (прямые участки, повороты) (2 часа)
  • Регулировка лопастей для разных стадий затирки (1.5 часа)
  • Техника обработки у краев и в углах (1 час)
  • Техническое обслуживание и чистка (1 час)

• Рама: Алюминиевая литая, с усиленными ребрами жесткости
• Двигатель: Honda GX160 с антивибрационным креплением
• Редуктор: Червячный передаточное число 1:30
• Ротор: Стальной крестовина с посадочными местами под лопасти
• Лопасти: Закаленная сталь 4 мм с антикоррозионным покрытием
• Система регулировки: Механический регулятор угла с градуированной шкалой
• Рукоятка управления: Телескопическая, регулируемая по высоте, с демпфирующими элементами

• Затирочная машина MT24-4
• Комплект лопастей (4 шт.)
• Набор ключей для обслуживания
• Защитные кожухи
• Руководство по эксплуатации на русском языке

• Ежесменно (8 часов):
  • Контроль уровня масла в двигателе
  • Очистка лопастей и рамы от бетонных налипаний
  • Проверка натяжения ремней
  • Смазка подшипников ротора
• Каждые 50 моточасов:
  • Замена моторного масла SAE 10W-30 (0.6 л)
  • Регулировка зазоров в трансмиссии
  • Затяжка резьбовых соединений
• Каждые 200 моточасов:
  • Замена ремней привода
  • Проверка состояния подшипников
  • Замена щеток генератора (при наличии)

• Лопасти затирочные:
  • Стандартные: толщина 4 мм, ресурс 300-400 часов
  • Усиленные: толщина 5 мм, ресурс 500-600 часов
• Ремни привода: Клиновой ремень A-38
• Подшипники: Роторные подшипники 6204 (2 шт.)
• Фильтры: Воздушный фильтр Honda, масляный фильтр (опционально)

• Тип машины: Однороторная затирочная машина
• Модель: KOMAN MT24-4
• Двигатель: Honda GX160, 5.5 л.с., 163 см³
• Диаметр ротора: 610 мм
• Количество лопастей: 4
• Скорость вращения: 0-120 об/мин
• Регулировка угла лопастей: 0-30°
• Топливный бак: 3.1 л
• Габариты: 750×710×1050 мм
• Масса: 78 кг
• Производительность: 150-300 м²/ч
• Уровень шума: 96 дБ(А)
