Взрывозащищенный пылесос VOSTOK PYWEX-S-BL

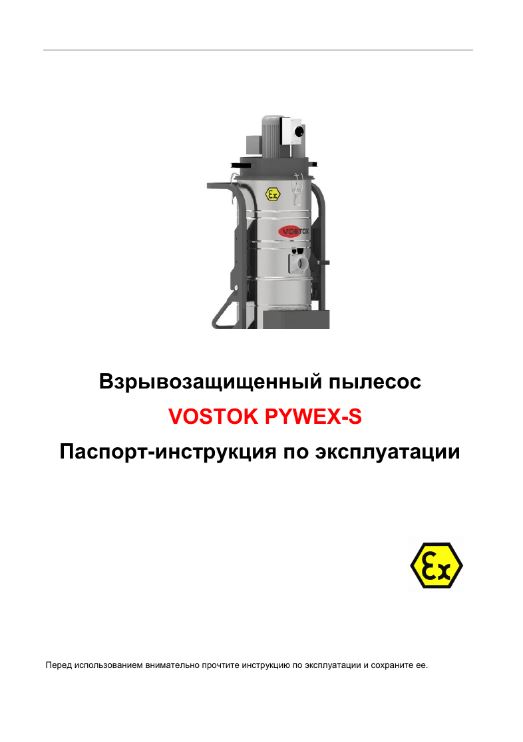

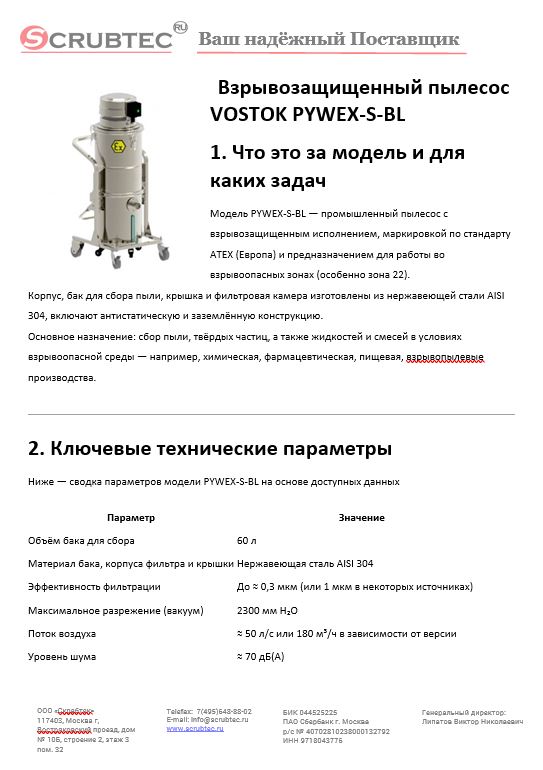

Инструкция и презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

Взрывозащищенный пылесос VOSTOK PYWEX-S-BL

1. Что это за модель и для каких задач

Модель PYWEX-S-BL — промышленный пылесос с взрывозащищенным исполнением, маркировкой по стандарту ATEX (Европа) и предназначением для работы во взрывоопасных зонах (особенно зона 22).
Корпус, бак для сбора пыли, крышка и фильтровая камера изготовлены из нержавеющей стали AISI 304, включают антистатическую и заземлённую конструкцию.
Основное назначение: сбор пыли, твёрдых частиц, а также жидкостей и смесей в условиях взрывоопасной среды — например, химическая, фармацевтическая, пищевая, взрывопылевые производства.

2. Ключевые технические параметры

Ниже — сводка параметров модели PYWEX-S-BL на основе доступных данных

С практической точки зрения важны: нержавеющий бак и корпус (для коррозионной и взрывозащищенной среды), фильтрация мелкодисперсной взрывопылевой среды, антистатичность и заземление, взрывозащищенное исполнение электрической части.

3. Обоснование стоимости

Стоимость данной модели является выше, чем обычных промышленных пылесосов без взрывозащиты, и обоснована следующими факторами:

• Сертификация ATEX и другие международные и региональные стандарты — требует конструкции с ограничением источников искрообразования, заземлением, антистатикой.
• Использование AISI 304 нержавеющей стали для бака, корпуса фильтра и крыши — повышенные материальные затраты.
• Бесщеточный двигатель или специализированный взрывобезопасный мотор, рассчитанный на непрерывную работу и меньший риск отказа.
• Высокая эффективность фильтрации (0,3–1 мкм), антистатические фильтры, съёмный пылесборник — дополнительные компоненты.
• Надёжность, снижение простоев и повышение безопасности на объектах с повышенным риском — что снижает общую стоимость владения (TCO).
• Для взрывоопасных зон даже простой дефект обычного пылесоса может привести к серьёзным последствиям — поэтому премия за защиту оправдана.

4. Области применения

Данный тип пылесоса подходит для следующих условий и задач:

• Промышленные участки с взрывоопасной пылью (зона 22) — например, обработка пищевых порошков, зерна, муки, химических веществ.
• Производства с взрывоопасными парами/газами + пылью, где нужно безопасно удалять остатки.
• Фармацевтика и 3D-печать: сбор мелкодисперсной пыли, которой требуется фильтрация до микроразмеров.
• Металлообработка, где образуется металлическая пыль, а взрыв-или искроопасность особенно актуальна.
• Обслуживание взрывозащитного оборудования, взрывных зон, систем кондиционирования/вентиляции, систем автоматической очистки.
• Уборка жидких или смешанных материалов во взрывозащищенном режиме, если пылесос допускает влажную эксплуатацию (надо уточнять).

На объектах с высокой ответственностью за безопасность данное оборудование становится частью процесса предотвращения аварий и обеспечением соответствия нормам.

5. Какой результат/ценность, причём количество/масштаб — детально

• Повышение безопасности: снижение риска пожара/взрыва за счёт безопасного сбора пыли/материалов, что уменьшает вероятность аварий и простоев.
• Снижение простоев: благодаря непрерывной эксплуатации (бесщеточный мотор, нержавеющий корпус, высокий класс фильтрации) меньше времени тратится на сервис/замены.
• Улучшение качества уборки: благодаря высокой эффективности фильтрации (до 0,3–1 мкм) улучшается чистота воздуха и рабочей зоны, что важно в фармацевтике/пищепроме.
• Масштаб: например, если на производстве ранее уборка осуществлялась вручную с переносными обычными пылесосами и оператором, допустим 1 человеко-ч×3 раза в день, переход на PYWEX-S-BL с механизированной уборкой может снизить трудозатраты на 30-50 % (реальные цифры зависят от процесса).
• Пример количественных показателей: предположим, что один оператор выполняет уборку в зоне взрывоопасности вручную за 2 часа в день, 5 дн/нед — = 10 ч/нед. При внедрении PYWEX-S-BL оператору требуется 1 ч/день (за счёт быстрого и эффективного оборудования) → 5 ч/нед. Таким образом экономится 5 ч/нед (≈25 ч/мес). Если стоимость одного часа труда оператора = 1000 ₽, экономия ≈ 25 000 ₽/мес.
• Кроме того, благодаря увеличенным объёмам сбора (60 л бак) и более высокой производительности, можно за один заход охватить зону, требовавшую ранее два захода с обычным пылесосом. Это уменьшает цикл уборки, высвобождает оператора для других задач.
• В сочетании с меньшим расходом фильтров, меньше сменных элементов и меньшим риском простоев — снижаются эксплуатационные расходы.
• Таким образом: результат = безопасность + производительность + экономия труда + снижение эксплуатационных затрат.

6. Какое количество оборудования он заменяет и какого. Сколько сэкономит времени в трудозатратах. Сколько заменяет рабочих благодаря его использованию при условии сохранения качества.

• Допустим типовая ситуация: на производственной площадке с взрывоопасной пылью работают два обычных промышленных пылесоса без взрывозащиты и два оператора (по одному на пылесос) по 2 часа/смену.
• Внедрение одного PYWEX-S-BL (оператор + оборудование) может заменить два обычных пылесоса + двух операторов (в части уборки этой зоны) — то есть один «комплекс» заменяет.
• В трудозатратах: если раньше 2 оператора×2 ч×5 дн = 20 ч/нед; с новым оборудованием 1 оператор×1 ч×5 дн = 5 ч/нед. Сокращение = 15 ч/нед. При зарплате оператора, например, 1200 ₽/ч → экономия ~18 000 ₽/нед (~72 000 ₽/мес).
• Если качество уборки сохраняется и даже улучшается (благодаря лучшей фильтрации и сбору), то можно считать, что один оператор освобождается для других задач, либо штат можно сократить.
• Количество оборудования заменяемого зависит от размера участка и частоты уборки; PYWEX-S-BL может заменить, скажем, 1-2 обычных машины на зону среднего размера.
• Таким образом, ежегодная экономия труда + снижение обслуживания/фильтров + уменьшение простоев может дать значительный эффект за счёт одного инвестиционного оборудования.
• Отмечу: расчёты ориентировочные — для точного бюджета требуется замер параметров площадки и процесса уборки.

7. Насколько легко обучить персонал, в случае быстрой смены оператора

• Конструктивно модель рассчитана на простую эксплуатацию: снятие крышки бака, опорожнение, очистка фильтра вручную. Это подтверждается описанием инструкции, где указано, что оператору достаточно пройти короткое обучение.
• Управление пылесосом аналогично обычным промышленным пылесосам — включение, отключение, заземление, проверка фильтрации. Главное обучение: особенности взрывозащиты (заземление, антистатика, фильтр-HEPA), требования ATEX-зоны.
• Замена оператора: вводный курс может занимать порядка 1 час — объяснение правил безопасности, подключения, очистки фильтра, проверки состояния. Передача смены возможна быстро.
• Обслуживание устройства простое: ручная очистка фильтра, проверка заземления, замена расходников — не требует сложных настроек.
• Если организация уже имеет штат уборки, обучение не вызывает длительных простоев. Это значит, что смена оператора/смены не становится узким местом.
• Рекомендую оформить простую инструкцию «Операция очистки/смены фильтра» на месте (2-3 пункта), что снизит риск ошибок.

8. Конструкция и комплектация

Конструкция

• Бак для сбора материалов: из нержавеющей стали AISI 304, объём ~60 л.
• Корпус фильтровой камеры и крыша: нержавейка, антистатическое покрытие, заземление.
• Мотор: бесщёточный/специальный взрывозащищенный электродвигатель, рассчитанный на непрерывную работу.
• Фильтрация: полиэстровый антистатический мешок + звёздный картридж-фильтр высокой площади; эффективность до ~0,3 мкм.
• Колёсное шасси: два поворотных колеса + два фиксированных для мобильности.
• Электрическая часть: взрывозащищенный переключатель IP65, заземление обязательное.

Комплектация Пылесос PYWEX-S-BL.

• Инструкция по эксплуатации
• Упаковка.
• Опционально: комплект антистатических аксессуаров: антистатический шланг (Ø40 или 50 мм), S-образная трубка из нержавеющей стали, щелевая насадка, напольная насадка.

9. Эксплуатация, расходники и сервис

Эксплуатация

• Перед первым использованием убедитесь, что пылесос заземлён; проверьте антистатическое соединение.
• Устанавливайте оборудование только в зоне, соответствующей его сертификации (например зона 22). Не использовать вне условий, указанных в паспорте.
• Ежедневно проверяйте состояние фильтра и целостность бака. При снижении тяги — очистка фильтра вручную или смена.
• Опорожняйте бак до максимального уровня, установленного производителем (рекомендуется не переполнять).
• Использование в среде с агрессивными средствами, высокой влажностью или коррозионным воздействием требует контроля состояния баков и металлических частей.
• Обеспечьте регулярное техобслуживание: проверка заземления, проверка состояния шлангов и насадок, проверка электрической части.

Расходники

• Фильтры (основной картридж / мешок) — согласно графику производителя или при падении показателей.
• Засасывающий шланг и насадки — при износе, повреждении антистатических свойств.
• Прокладки, колёса, связь заземления — по мере износа.
• Рекомендуется использование оригинальных расходников или утверждённых производителем запасных частей, чтобы сохранить сертификацию безопасности.

Сервис

• Производитель/дилер предоставляет гарантию
• После гарантии рекомендуется заключить договор техобслуживания: проверка состояния взрывозащиты, заземления и фильтрации.
• Важно: любые изменения конструкции или использование неоригинальных частей могут привести к утрате сертификации ATEX и снижению безопасности.
• При эксплуатации в зонах взрывоопасности рекомендуется регистрировать время работы, циклы очистки фильтра, опорожнение бака — это поможет в аудитах безопасности и продлении ресурса.

10. Краткая спецификация (для ТЗ/тендера)

Модель: VOSTOK PYWEX-S-BL
Назначение: уборка пыли, твердых частиц и жидкостей во взрывоопасной зоне (зона 22)
Сертификация: ATEX, CNEX, ТР ТС 012/2011
Материалы: бак, корпус фильтра, крышка — нержавеющая сталь AISI 304
Объём бака: 60 л
Разрежение (вакуум): 2300 мм H₂O
Поток воздуха: ~180 м³/ч
Эффективность фильтрации: до 0,3 мкм
Мощность двигателя: 1,2 кВт (вариант)
Питание: 220 В или 380 В (в зависимости от исполнения)
Уровень шума: ≤ 70 дБ(А)
Диаметр всасывающего патрубка: Ø40 или 50 мм
Габариты: ~520×580×1320 мм
Вес: ~45 кг
Присоединение: антистатический шланг (с муфтами), насадки из нержавеющей стали
Комплектация: пылесос, инструкция, упаковка
Обязательные условия эксплуатации: обязательное заземление, использование в средах, соответствующих маркировке взрывозащиты, профилактика фильтрации и очистки.

11. Часто задаваемые вопросы

Вопрос: Можно ли использовать модель PYWEX-S-BL для влажной уборки?
Ответ: Несмотря на конструкцию из нержавеющей стали и устойчивость к коррозии, перед применением жидкостей надо уточнить у производителя/дилера, соответствует ли конкретная версия требованиям влажной эксплуатации и взрывозащиты.

Вопрос: Как часто менять фильтр?
Ответ: Интервал зависит от степени загрязнённости среды и частоты использования. При падении тяги или повышенном потоке воздуха через фильтр — очистка или замена. Инструкция рекомендует ручную очистку фильтра.

Вопрос: Возможно ли подключение к 380 В?
Ответ: Да — есть версии модели на 380 В мощностью до 2,2 кВт.

Вопрос: Какова маркировка зоны взрывоопасности?
Ответ: Модель рассчитана на зону 22 (в некоторых описаниях указано зона 21/22).

Вопрос: Требуется ли специальная подготовка операторов?
Ответ: Да — оператор должен пройти краткое обучение по безопасной эксплуатации во взрывоопасной зоне, проверке заземления и состоянию фильтра. Инструкция подчёркивает необходимость квалифицированного персонала.

Вопрос: Что произойдёт, если использовать неоригинальные расходники?
Ответ: Возможна потеря взрывозащиты (сертификация ATEX), что может привести к повышенному риску и нарушению нормативов эксплуатации
