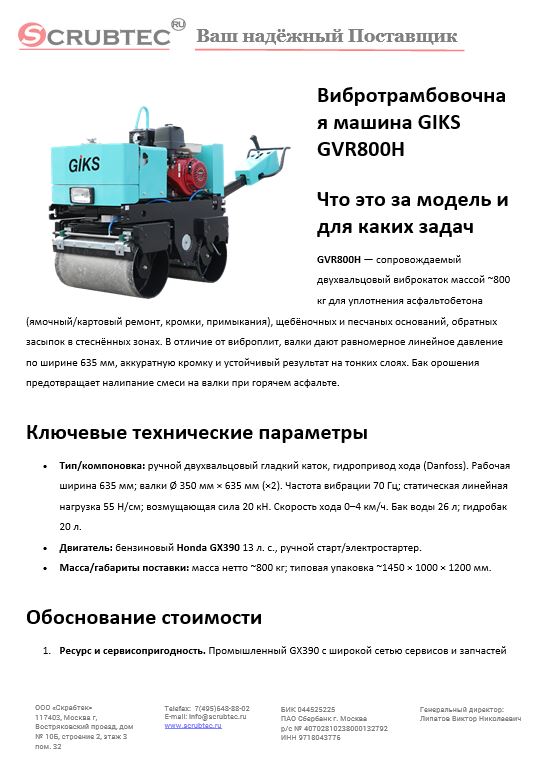

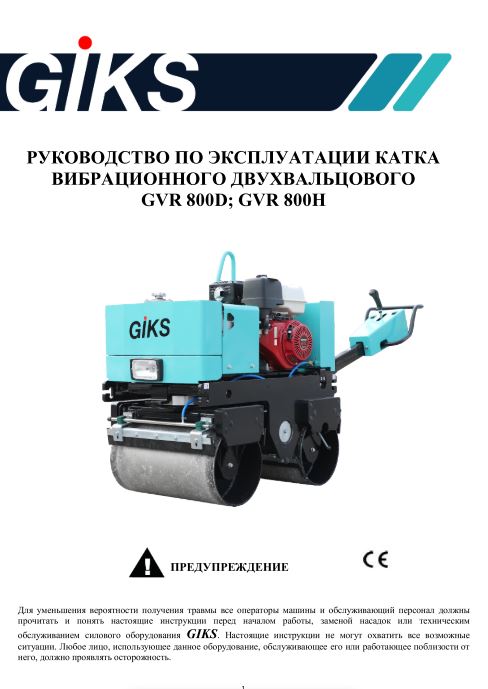

Инструкция и презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

Что это за модель и для каких задач

GVR800H — сопровождаемый двухвальцовый виброкаток массой ~800 кг для уплотнения асфальтобетона (ямочный/картовый ремонт, кромки, примыкания), щебёночных и песчаных оснований, обратных засыпок в стеснённых зонах. В отличие от виброплит, валки дают равномерное линейное давление по ширине 635 мм, аккуратную кромку и устойчивый результат на тонких слоях. Бак орошения предотвращает налипание смеси на валки при горячем асфальте.

Ключевые технические параметры

• Тип/компоновка: ручной двухвальцовый гладкий каток, гидропривод хода (Danfoss). Рабочая ширина 635 мм; валки Ø 350 мм × 635 мм (×2). Частота вибрации 70 Гц; статическая линейная нагрузка 55 Н/см; возмущающая сила 20 кН. Скорость хода 0–4 км/ч. Бак воды 26 л; гидробак 20 л.
• Двигатель: бензиновый Honda GX390 13 л. с., ручной старт/электростартер.
• Масса/габариты поставки: масса нетто ~800 кг; типовая упаковка ~1450 × 1000 × 1200 мм.

Обоснование стоимости

1. Ресурс и сервисопригодность. Промышленный GX390 с широкой сетью сервисов и запчастей + гидропривод Danfoss снижают нагрузку на механические передачи.
2. Качество уплотнения. Вибрация 70 Гц и сила 20 кН обеспечивают достижение требуемой плотности на тонких слоях АБ и на сыпучих основаниях; равномерная линия контакта валков уменьшает «волну» у борта.
3. Функциональность с завода. Бак воды 26 л, скребки, управление реверсом на рукояти, муфта включения вибрации, рабочий уклон до 30 %.

Области применения

• Ямочный/картовый ремонт, уширения, примыкания к борткамню, обочины.
• Тротуары, велодорожки, дворовые проезды, парковочные «карты» шириной до ≈0,6–1,8 м.
• Основные и выравнивающие слои ЩПС/ПГС/песков, обратные засыпки траншей в городе.

Результат и ценность (количественно)

• Площадная производительность. Теоретически при 0,635 м × 4 км/ч (≈66,7 м/мин) — до ~42 м²/ч одного прохода; с учётом 2–3 проходов, манёвров и орошения — ориентир 14–22 м²/ч качественного уплотнения «карт».
• Меньше переделок. Орошение 26 л и скребки снижают пригар и дефекты кромки, экономя смесь и время бригады на доработки.
• Глубина влияния. При 20 кН и 70 Гц уменьшается потребное число перекрытий на сыпучих основаниях по сравнению с плитами среднего класса.

Сколько оборудования заменяет и экономия труда

• На «картах» до 50–80 м² GVR800H заменяет связку: виброплита 120–160 кг (ширина 500 мм) + отдельное средство антиадгезии. За счёт ширины 635 мм и реверса оператор делает меньше перекрытий/переходов → экономия времени 20–35 % на кромочных работах по сравнению с плитой.
• По людским ресурсам: 1 оператор на GVR800H зачастую заменяет 2-членную связку «оператор плиты + подсобник» при соблюдении технологии и контроля плотности.

Обучение персонала

Органы управления интуитивны: реверс на рукояти (вперёд/стоп/назад), отдельное включение вибрации, дроссель, подача воды. Для опытного дорожного рабочего достаточно 1–2 часа инструктажа + 1 смена под наставником, чтобы уверенно работать в типовых режимах. Руководство на русском содержит порядок запуска/остановки, карту ТО и меры безопасности.

Конструкция и комплектация

• Два гладких барабана Ø 350 мм × 635 мм, рама с защитой двигателя, бак воды 26 л, гидробак 20 л, скребки, подъёмная проушина.
• Двигатель Honda GX390 13 л. с., пуск: ручной/электростартер; муфта включения вибрации.
• Комплект поставки: машина, руководство, гарантийный талон; гарантия обычно 12 мес.

Эксплуатация, расходники и сервис

• Топливо/масла: бензин АИ-92; для GX390 — SAE 10W-30 (по климату). В гидросистеме — масло ISO VG 32/46 по сезону. Ежесменная проверка уровней/утечек.
• Регламент ТО (выжимка из руководства):
  • осмотр, очистка, проверка фильтра и уровней — каждые 10 ч;
  • обслуживание по карте интервалов двигателя и гидросистемы;
  • сезонная консервация (слив воды из системы орошения, обслуживание масел/фильтров).
• Расходники: фильтр/свеча GX390, моторное масло, гидромасло+фильтрация, ремни/муфта вибровузла (по ресурсу), скребки, шланги орошения, допустимые антиадгезионные составы. Краткая спецификация (для ТЗ/тендера)

• Модель: GIKS GVR800H, ручной двухвальцовый виброкаток.
• Рабочая ширина: 635 мм; диаметр валков: 350 мм; кол-во валков: 2.
• Частота: 70 Гц; статическая линейная нагрузка: 55 Н/см; возмущающая сила: 20 кН.
• Скорость хода: 0–4 км/ч; рабочий уклон: до 30 %.
• Привод: гидравлический; включение вибрации — муфта; бак воды 26 л; гидробак 20 л.
• Двигатель: Honda GX390, 13 л. с.; пуск ручной/электростартер.
• Масса: ≈800 кг.
• Габариты поставки (ориентир): 1450 × 1000 × 1200 мм.

Часто задаваемые вопросы

1) Можно ли работать по горячему асфальту?
Да. Прямое назначение; используйте систему орошения (26 л) и скребки для предотвращения налипания смеси.

2) Какая «типовая» толщина слоя за один цикл?
Для песков/ЩПС целесообразны тонкие слои 8–15 см с 2–3 проходами; итог подбирают пробной картой и подтверждают плотномером/методом вырубки.

3) В чём преимущество перед виброплитой 120–160 кг?
Шире полоса (635 мм), равномерное линейное давление валков, меньше перекрытий и дефектов кромки; встроенное орошение — ниже риск «пригаров». Итог — стабильнее плотность при сопоставимой или меньшей трудоёмкости.

4) Какой реальный уклон допустим?
Руководство указывает рабочий уклон до 30 % при исправном состоянии техники и соблюдении мер безопасности.

5) Что по транспортировке?
Масса порядка 800 кг позволяет возить на эвакуаторе/прицепе категории BЕ; фиксируйте за штатные проушины, соблюдайте габариты упаковки.
