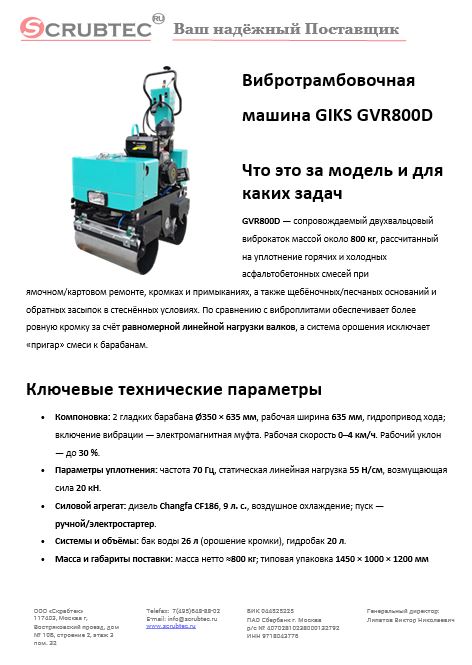

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

Что это за модель и для каких задач

GVR800D — сопровождаемый двухвальцовый виброкаток массой около 800 кг, рассчитанный на уплотнение горячих и холодных асфальтобетонных смесей при ямочном/картовом ремонте, кромках и примыканиях, а также щебёночных/песчаных оснований и обратных засыпок в стеснённых условиях. По сравнению с виброплитами обеспечивает более ровную кромку за счёт равномерной линейной нагрузки валков, а система орошения исключает «пригар» смеси к барабанам.

Ключевые технические параметры

• Компоновка: 2 гладких барабана Ø350 × 635 мм, рабочая ширина 635 мм, гидропривод хода; включение вибрации — электромагнитная муфта. Рабочая скорость 0–4 км/ч. Рабочий уклон — до 30 %.
• Параметры уплотнения: частота 70 Гц, статическая линейная нагрузка 55 Н/см, возмущающая сила 20 кН.
• Силовой агрегат: дизель Changfa CF186, 9 л. с., воздушное охлаждение; пуск — ручной/электростартер.
• Системы и объёмы: бак воды 26 л (орошение кромки), гидробак 20 л.
• Масса и габариты поставки: масса нетто ≈800 кг; типовая упаковка 1450 × 1000 × 1200 мм (вариативно по партии).

Обоснование стоимости

1. Качество уплотнения на тонких слоях. Частота 70 Гц + сила 20 кН и стабильная линейная нагрузка дают достижение требуемой плотности при меньшем числе перекрытий, особенно на кромках и в «картах».
2. Функциональность из коробки. Штатное орошение (26 л) и скребки уменьшают дефекты кромки и расход смеси; реверс на рукояти ускоряет манёвры.
3. Сервисопригодность. Двигатель Changfa CF186 и простая гидросхема (муфта вибрации, гидропривод хода)

Области применения

• Ямочный/картовый ремонт асфальта, уширения и примыкания к бортовому камню, обочины.
• Тротуары, велодорожки, дворовые проезды и малые парковочные карты шириной ≈0,6–1,8 м.
• Подстилающие слои: песок/ПГС/ЩПС, обратные засыпки траншей в городской застройке.

Результат/ценность (количественно)

• Площадная производительность. Теоретически: 0,635 м × 4 км/ч (≈66,7 м/мин) = ≈42 м²/ч на один проход. С учётом 2–3 проходов, манёвров и обслуживания орошения — ориентир 14–22 м²/ч стабильного уплотнения карт.
• Снижение переделок. Орошение 26 л и скребки уменьшают налипание, убирая локальные «подрыты» кромки — экономия смеси и времени бригады.
• Предсказуемость качества. Равномерная линия контакта валков и статическая нагрузка 55 Н/см дают более ровную плотность по ширине, чем у плит с узкой пятой.

Сколько оборудования заменяет и экономия труда

• На типичных «картах» до 50–80 м² GVR800D заменяет связку: виброплита 120–160 кг (≈500 мм) + отдельное средство антиадгезии. За счёт ширины 635 мм, реверса и штатного орошения оператор делает меньше перекрытий и вспомогательных операций → экономия 20–35 % времени по сравнению с плитой.
• По штату: 1 оператор на GVR800D способен заменить 2-членную связку «оператор плиты + подсобник с опрыскивателем» при соблюдении технологии и контроля плотности.

Обучение персонала

Органы управления интуитивны: реверс на рукояти (вперёд/стоп/назад), раздельное включение вибрации муфтой, дроссель двигателя, кран подачи воды. 1–2 часа инструктажа + 1 смена под наставником достаточно, чтобы уверенно работать по нормативам производителя (запуск/остановка, карта ТО, меры безопасности).

Конструкция и комплектация

• Два гладких барабана Ø350 × 635 мм, рама с защитой двигателя, бак воды 26 л, гидробак 20 л, скребки, подъёмная проушина.
• Двигатель Changfa CF186 9 л. с., пуск ручной/электро; муфта включения вибрации; аварийная кинематика на рукояти.
• Поставка: машина, руководство, гарантийный талон; гарантия обычно 12 мес.

Эксплуатация, расходники и сервис

• Топливо/масла: дизель; для двигателя — масло по климату (см. руководство), в гидросистеме — ISO VG 32/46 по сезону. Ежесменный контроль уровней и утечек.
• Регламент ТО (выжимка): осмотр и проверка уровней/фильтра — каждые ~10 ч; обслуживание двигателя по карте CF186; сезонная консервация (слив воды из системы орошения, обслуживание масел/фильтров).
• Расходные позиции: воздухофильтр/свеча (если предусмотрена моделью), моторное масло, гидромасло и фильтрация, ремни/муфта вибровала (по ресурсу), скребки и шланги орошения, разрешённые антиадгезионные составы.

Краткая спецификация (для ТЗ/тендера)

• Модель: GIKS GVR800D, ручной двухвальцовый виброкаток.
• Ширина уплотнения: 635 мм; барабаны: Ø350 × 635 мм × 2.
• Частота: 70 Гц; статическая нагрузка: 55 Н/см; сила возбуждения: 20 кН.
• Скорость: 0–4 км/ч; рабочий уклон: до 30 %.
• Привод: гидравлический; вибрация: электромагнитная муфта; бак воды: 26 л; гидробак: 20 л.
• Двигатель: дизель Changfa CF186, 9 л. с., ручной/электростартер.
• Масса: ≈800 кг; габариты упаковки (ориентир): 1450 × 1000 × 1200 мм.

Часто задаваемые вопросы

1) Можно ли работать по горячему асфальту?
Да. Для этого предусмотрены орошение 26 л и скребки на барабанах для снижения адгезии. Используйте чистую воду/допустимые антиадгезионные составы.

2) Какая «типовая» толщина слоя за цикл?
Для песков/ЩПС чаще применяют тонкие слои 8–15 см с 2–3 проходами и контролем плотности (пробная карта, плотномер/метод вырубки). Руководство задаёт порядок работ и контроль.

3) Преимущество перед виброплитой 120–160 кг?
Ширина полосы 635 мм, ровная линия контакта валков, меньше перекрытий, штатное орошение — стабильнее плотность и чище кромка при сопоставимых трудозатратах.

4) Какой реальный уклон допустим?
Паспортно — до 30 % при исправной технике, адекватном сцеплении и соблюдении мер безопасности.

5) Транспортировка и хранение зимой?
Перевозить закреплённым за штатные проушины (≈800 кг). На зиму слить воду из системы орошения, выполнить сезонное ТО двигателя/гидравлики и хранить под навесом/в помещении.
