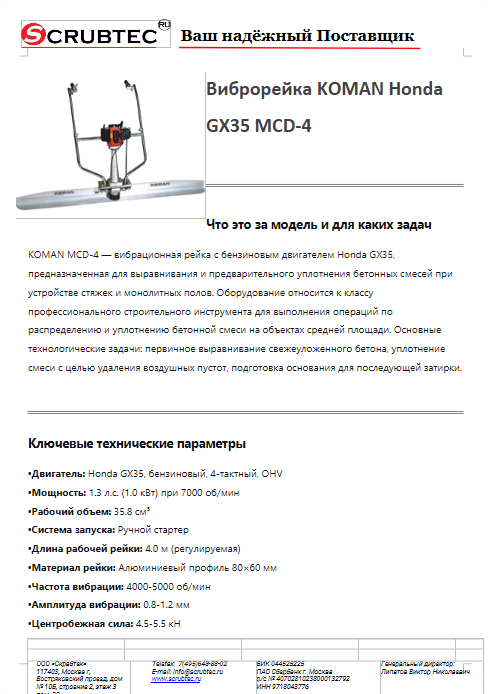

Виброрейка KOMAN Honda GX35 MCD-4

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

• Двигатель: Honda GX35, бензиновый, 4-тактный, OHV
• Мощность: 1.3 л.с. (1.0 кВт) при 7000 об/мин
• Рабочий объем: 35.8 см³
• Система запуска: Ручной стартер
• Длина рабочей рейки: 4.0 м (регулируемая)
• Материал рейки: Алюминиевый профиль 80×60 мм
• Частота вибрации: 4000-5000 об/мин
• Амплитуда вибрации: 0.8-1.2 мм
• Центробежная сила: 4.5-5.5 кН
• Производительность: 150-250 м²/ч
• Система регулировки: Механическая, по высоте и углу наклона
• Топливный бак: 0.7 л
• Снаряженная масса: 48 кг (с рейкой 4 м)
• Габаритные размеры в сборе: 4100×800×450 мм

• Двигатель Honda GX35 — высокая надежность и моторесурс при минимальном расходе топлива (0.3-0.5 л/ч)
• Алюминиевая конструкция рейки — оптимальное соотношение прочности и веса, коррозионная стойкость
• Система быстрой сборки — соединение секций рейки без инструментов за 3-5 минут
• Регулируемая вибросистема — возможность настройки частоты и амплитуды вибрации под разные типы смесей
• Эргономичная телескопическая рукоятка — регулировка под рост оператора, снижение утомляемости

• Гражданское строительство: устройство стяжек в жилых и офисных зданиях
• Промышленные полы: подготовка оснований под финишную обработку
• Дорожное строительство: бетонные покрытия пешеходных зон, тротуаров
• Сельскохозяйственные объекты: полы в животноводческих помещениях, складах
• Реконструкционные работы: восстановление бетонных покрытий

• Тяжелый бетон (осадка конуса 2-4 см): 120-180 м²/ч
• Легкий бетон (осадка конуса 5-7 см): 200-280 м²/ч
• Пескобетон (полусухая смесь): 80-120 м²/ч

• Ровность поверхности после обработки: отклонение 3-5 мм на 2 метра длины
• Степень уплотнения: увеличение плотности на 15-20%
• Снижение воздухововлечения: до 1.5-2.0%
• Подготовленность поверхности к затирке: сокращение времени последующей обработки на 25-30%

• Заменяемое оборудование:
  • Ручные виброрейки (2-3 шт.)
  • Виброплиты для уплотнения
  • Ручной инструмент (правила, гладилки)
  • Дополнительное оборудование для разравнивания
• Экономия времени: На обработке площади 500 м²:
  • Ручной инструмент: 6-8 часов (3 рабочих)
  • KOMAN MCD-4: 2-2.5 часа (1 оператор)
  • Экономия времени: 65-70%
• Замена рабочей силы: Один оператор на MCD-4 заменяет:
  • 3 рабочих с ручным инструментом
  • 2 операторов с ручными виброрейками
    Обеспечивая при этом:
  • Равномерное уплотнение по всей площади
  • Стабильное качество поверхности
  • Снижение физической нагрузки персонала

• Теоретическая часть (1-1.5 часа):
  • Основы работы виброрейки
  • Техника безопасности
  • Правила сборки и регулировки оборудования
• Практическая часть (3-4.5 часа):
  • Сборка и разборка рейки (30 мин)
  • Запуск и регулировка двигателя (30 мин)
  • Отработка техники работы (1.5 часа)
  • Регулировка параметров вибрации (1 час)
  • Техническое обслуживание (30 мин)

• Виброблок: Сбалансированный дебалансный вал на двух подшипниках
• Двигатель: Honda GX35 с виброизолирующим креплением
• Рейка: Алюминиевый профиль с ребрами жесткости
• Система соединения: Быстросъемные замки типа "ласточкин хвост"
• Регулировочные опоры: Винтовые механизмы с шагом 5 мм
• Рукоятка: Телескопическая трубка с резиновыми накладками

• Виброблок с двигателем
• Секции рейки 4×1.0 м
• Комплект соединительных элементов
• Регулировочные опоры (4 шт.)
• Набор инструментов для обслуживания
• Руководство по эксплуатации

• Ежесменно (8 часов):
  • Проверка уровня масла в двигателе
  • Очистка рейки от бетонных налипаний
  • Контроль затяжки резьбовых соединений
  • Проверка состояния виброизоляторов
• Каждые 50 моточасов:
  • Замена моторного масла SAE 10W-30 (0.1 л)
  • Смазка подшипников вибровала
  • Регулировка натяжения ремня привода
• Каждые 200 моточасов:
  • Замена воздушного фильтра
  • Проверка балансировки вала
  • Замена виброизоляторов

• Виброизоляторы: Резиновые демпферы (4 шт.), ресурс 500 часов
• Ремень привода: Клиновой ремень А-23
• Подшипники: 6201ZZ (2 шт.)
• Фильтры: Воздушный фильтр Honda

• Тип оборудования: Виброрейка бензиновая
• Модель: KOMAN MCD-4
• Двигатель: Honda GX35, 1.3 л.с., 35.8 см³
• Длина рейки: 4.0 м (регулируемая)
• Частота вибрации: 4000-5000 об/мин
• Центробежная сила: 4.5-5.5 кН
• Производительность: 150-250 м²/ч
• Топливный бак: 0.7 л
• Масса: 48 кг
• Габариты: 4100×800×450 мм
• Уровень шума: 92 дБ(А)
