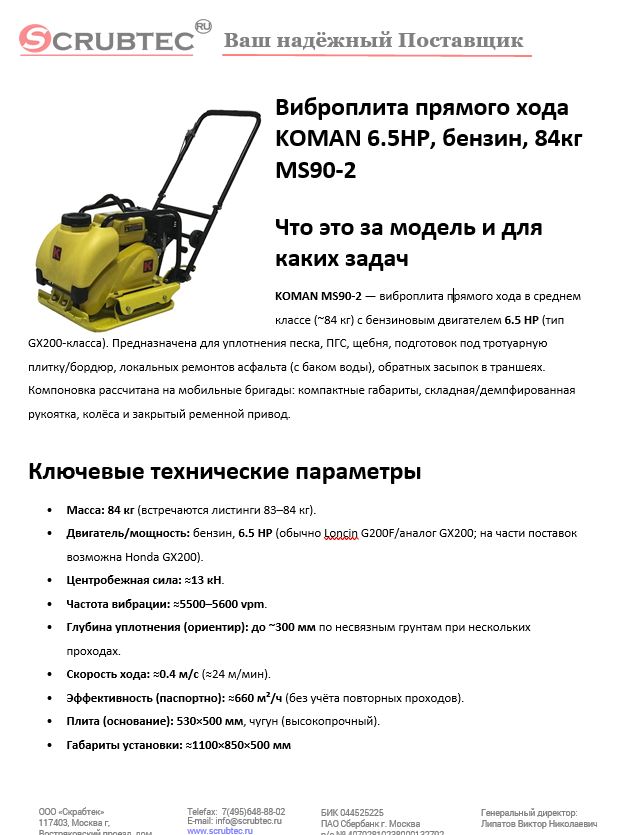

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

Что это за модель и для каких задач

KOMAN MS90-2 — виброплита прямого хода в среднем классе (~84 кг) с бензиновым двигателем 6.5 HP (тип GX200-класса). Предназначена для уплотнения песка, ПГС, щебня, подготовок под тротуарную плитку/бордюр, локальных ремонтов асфальта (с баком воды), обратных засыпок в траншеях. Компоновка рассчитана на мобильные бригады: компактные габариты, складная/демпфированная рукоятка, колёса и закрытый ременной привод.

Ключевые технические параметры

• Масса: 84 кг (встречаются листинги 83–84 кг).
• Двигатель/мощность: бензин, 6.5 HP (обычно Loncin G200F/аналог GX200; на части поставок возможна Honda GX200).
• Центробежная сила: ≈13 кН.
• Частота вибрации: ≈5500–5600 vpm.
• Глубина уплотнения (ориентир): до ~300 мм по несвязным грунтам при нескольких проходах.
• Скорость хода: ≈0.4 м/с (≈24 м/мин).
• Эффективность (паспортно): ≈660 м²/ч (без учёта повторных проходов).
• Плита (основание): 530×500 мм, чугун (высокопрочный).
• Габариты установки: ≈1100×850×500 мм
• Оснастка: бак для воды (для асфальта), резиновый коврик (для брусчатки), транспортные колёса.

Обоснование стоимости

1. Класс 80–90 кг с усилием ~13 кН закрывает 80–90 % задач благоустройства без логистики тяжёлых плит 100–120 кг — быстрее, ровнее и дешевле, чем «пятки»/легкие плиты.
2. Низкая стоимость владения: распространённый двигатель GX200-класса и унифицированные узлы (виброблок, ремень, демпферы, бак воды) → доступность расходников и простая регламентная механика.
3. Производительность до 660 м²/ч (паспортно): высокая линейная скорость (0.4 м/с) + широкая плита 530×500 мм.

Области применения

• Основания под тротуарную плитку/бордюр, газонные решётки, пешеходные зоны.
• Обратные засыпки вдоль фундаментов, колодцев, лотков.
• Локальный ремонт асфальта/крошки (с баком воды — снижение налипания).
• Подготовка под легкие проезды/стоянки (послойно, с контролем числа проходов).

Какой результат/ценность (количественно)

• Глубина и скорость: до ~300 мм по пескам/ПГС за несколько проходов; линейная скорость ≈0.4 м/с. На практике это позволяет закрывать площади 120–250 м²/смену звеном 2 чел. (оператор + подсобник), учитывая 2–4 прохода/слой и раскрой.
• Качество на асфальте: водяной бак обеспечивает полив подошвы → меньше налипания смеси, равномерная текстура, меньше остановок на чистку.
• Логистика: масса 84 кг + колёса = перенос/перекат одним-двумя людьми; габариты укладываются в стандартный кузов пикапа/газели.

Сколько оборудования/труда заменяет

• По площади и равномерности одна MS90-2 заменяет 2–3 «пятки» или две мелкие плиты <60 кг, снижая число проходов и перекрытий.
• На типовом объекте 300–600 м² высвобождает ~1 рабочего на смену за счёт меньшего числа перестановок/подчисток и большей ширины подошвы при той же геометрии.

Насколько легко обучить персонал

Инструктаж 30–45 мин: предсменный осмотр (уровни масла в двигателе и виброблоке, ремень, крепёж, демпферы), запуск/останов, «сухой»/«мокрый» проход, работа по краям/вдоль бордюров, правила погрузки. В русской инструкции для MS50/60/80/90 есть чек-листы, ТО и карта неисправностей.

Конструкция и комплектация

• Основание: высокопрочный чугун 530×500 мм, скруглённая передняя кромка для доступа к углам/бордюрам.
• Виброблок: эксцентрик в герметичном корпусе; закрытый кожух ремня от песка/пыли.
• Рукоятка/мобильность: демпфированная рукоятка, колёса для транспортировки, центральная петля подъёма.
• Оснастка: бак воды (опция/комплектация), резиновый коврик для брусчатки.

Эксплуатация, расходники и сервис

• ТО двигателя (GX200-класс): масло 10W-30, регламентные замены по моточасам, обслуживание воздушного фильтра и свечи.
• ТО виброблока/привода: в серии MS50/60/80/90 — замена масла вибратора ~200 мл 10W-30, контроль/натяжка ремня, осмотр демпферов/крепежа, регулярная очистка.
• Расходники: ремень привода, демпферы, резиновый коврик, фильтр/свеча двигателя; по запросу — комплектующие виброблока (подшипники/сальники).
• Безопасность: СИЗ (наушники/перчатки/ботинки), работа на устойчивом основании, не эксплуатировать на крутых уклонах/по ступеням; поднимать — за штатные точки, вдвоём/средствами малой механизации.

Краткая спецификация (для ТЗ/тендера)

• Тип: виброплита прямого хода, бензиновая.
• Масса: ≈84 кг.
• Двигатель/мощность: 6.5 HP, 196–200 см³ (Loncin G200F/аналог GX200; возможна Honda GX200).
• Сила / частота: ≈13 кН / ≈5500 vpm.
• Скорость / эффективность: ≈0.4 м/с / ≈660 м²/ч
• Основание: 530×500 мм, чугун.
• Габариты установки: ≈1100×850×500 мм.
• Оснастка: бак воды, колёса; коврик для брусчатки — опция.

Часто задаваемые вопросы (FAQ)

Подходит для асфальта?
Да, при работе с водяным баком для снижения налипания смеси и равномерной текстуры.

Сколько проходов под плитку 60 мм?
Обычно 2–4 прохода по каждому слою (основание/подушка), контролируя отметки и ровность; паспортная эффективность 660 м²/ч не учитывает повторов.

Можно ли одному перемещать?
На короткие дистанции — да (колёса, 84 кг); для погрузки в кузов целесообразны два человека или аппарели.

Чем отличается от класса 60–65 кг?
Бóльшая масса и усилие (≈13 кН) → лучше по глубине и «держит» слой 150–200+ мм при меньшем числе проходов; при этом остаётся мобильной без реверса.
