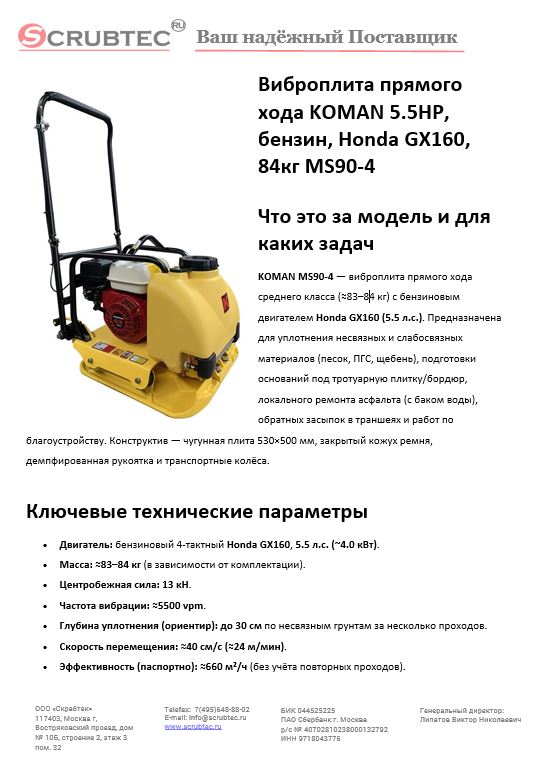

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

Что это за модель и для каких задач

KOMAN MS90-4 — виброплита прямого хода среднего класса (≈83–84 кг) с бензиновым двигателем Honda GX160 (5.5 л.с.). Предназначена для уплотнения несвязных и слабосвязных материалов (песок, ПГС, щебень), подготовки оснований под тротуарную плитку/бордюр, локального ремонта асфальта (с баком воды), обратных засыпок в траншеях и работ по благоустройству. Конструктив — чугунная плита 530×500 мм, закрытый кожух ремня, демпфированная рукоятка и транспортные колёса.

Ключевые технические параметры

• Двигатель: бензиновый 4-тактный Honda GX160, 5.5 л.с. (~4.0 кВт).
• Масса: ≈83–84 кг (в зависимости от комплектации).
• Центробежная сила: 13 кН.
• Частота вибрации: ≈5500 vpm.
• Глубина уплотнения (ориентир): до 30 см по несвязным грунтам за несколько проходов.
• Скорость перемещения: ≈40 см/с (≈24 м/мин).
• Эффективность (паспортно): ≈660 м²/ч (без учёта повторных проходов).
• Плита (основание): 530×500 мм, высокопрочный чугун.
• Габариты установки: ≈1100×830×500 мм.

Обоснование стоимости

1. Оптимальный класс 80–90 кг/13 кН. Даёт достаточную глубину и скорость для 80–90 % задач благоустройства, без логистики тяжёлых реверсивных плит 100–120 кг.
2. Надёжный силовой агрегат. Honda GX160 — массовая платформа с широкой доступностью расходников и понятным регламентом ТО.
3. Эффективность по площади. Плита 530×500 мм + ≈40 см/с дают паспортные ≈660 м²/ч — меньше проходов и перекрытий на типовых участках.
4. Ресурс и живучесть. Чугунная плита, закрытый кожух ремня, демпферы рукоятки снижают внеплановые простои на пыли и щебне.

Области применения

• Подготовка оснований под плитку/бордюр, въездные группы, пешеходные зоны.
• Обратные засыпки вдоль фундаментов, колодцев, лотков.
• Локальные ремонты асфальта/крошки — с водяным баком для уменьшения налипания.

Какой результат/ценность (количественно)

• Глубина и скорость. Типовая глубина уплотнения до 30 см; линейная скорость ≈24 м/мин. На практике звено из 2-х человек закрывает ~140–240 м²/смену по благоустройству (учитывая 2–4 прохода по слоям и раскрой), что согласуется с паспортной эффективности 660 м²/ч без повторов.
• Качество на асфальте. Полив подошвы из бака снижает налипание смеси → меньше остановок на чистку и ровная текстура.
• Мобильность. 83–84 кг + колёса = перевозка на объекте одним-двумя людьми, габариты 110×83×50 см подходят под стандартный кузов пикапа/«Газели».

Сколько оборудования/труда заменяет

• По покрытию площади и равномерности одна MS90-4 заменяет 2–3 ручных трамбовки-«пятки» или две лёгкие плиты <60 кг, сокращая число проходов и перестановок.
• На объекте 300–600 м² часто высвобождает ~1 рабочего/смену — оператор сосредоточен на технологической полосе, без дублирования маломощными машинами

Насколько легко обучить персонал

Инструктаж 30–45 мин: предсменный осмотр (уровни масла в двигателе и виброблоке, ремень, крепёж/демпферы), запуск/останов, «сухой»/«мокрый» проход, работа у кромок и безопасная погрузка. Подробные регламенты и карты неисправностей приведены в русских руководствах серии MS50/60/80/90 и в отдельной инструкции MS90-4.

Конструкция и комплектация

• Подошва: чугун 530×500 мм, скруглённая передняя кромка для работы у препятствий.
• Виброблок и привод: герметичный вибратор; закрытый кожух ремня защищает от песка и щебня.
• Рукоятка/мобильность: демпфированная рукоятка, колёса и центральная петля для подъёма.
• Оснастка: бак воды (асфальт/обеспыливание), резиновый коврик для брусчатки — опции рынка.

Эксплуатация, расходники и сервис

• ТО двигателя (Honda GX160): масло SAE 10W-30, обслуживание воздушного фильтра и свечи согласно мануалу GX160.
• ТО виброблока серии MS: по русскому руководству — замена ~200 мл масла 10W-30; сливать на тёплом агрегате. Регулярная очистка, контроль ремня и демпферов.
• Расходники: ремень привода, демпферы, резиновый коврик, фильтр/свеча; при ремонте — комплектующие виброблока (подшипники/сальники).
• Безопасность: СИЗ (наушники/перчатки/ботинки), работа на устойчивом основании, запрет эксплуатации на крутых уклонах/по ступеням; подъём — за штатные точки, вдвоём/средствами малой механизации.

Краткая спецификация (для ТЗ/тендера)

• Тип: виброплита прямого хода, бензиновая.
• Двигатель: Honda GX160, 5.5 л.с. (~4.0 кВт).
• Масса: ≈83–84 кг.
• Сила / частота: 13 кН / ≈5500 vpm.
• Скорость / эффективность: ≈0.4 м/с / ≈660 м²/ч
• Плита: 530×500 мм, чугун.
• Габариты: ≈1100×830×500 мм.
• Оснастка: водяной бак, колёса; резиновый коврик — опция.

Часто задаваемые вопросы

Подходит для горячего асфальта?
Да, при использовании водяного бака для снижения налипания смеси и стабилизации текстуры.

Сколько проходов под плитку 60 мм?
Обычно 2–4 прохода по каждому слою (основание/подушка) с контролем отметок; паспортная эффективность 660 м²/ч не учитывает повторы.

Почему встречается масса 83 и 84 кг?
Различия связаны с комплектацией (бак воды/колёса/рама) и учётом «сухой/снаряжённой» массы в карточках разных продавцов. Уточняйте в спецификации поставки
