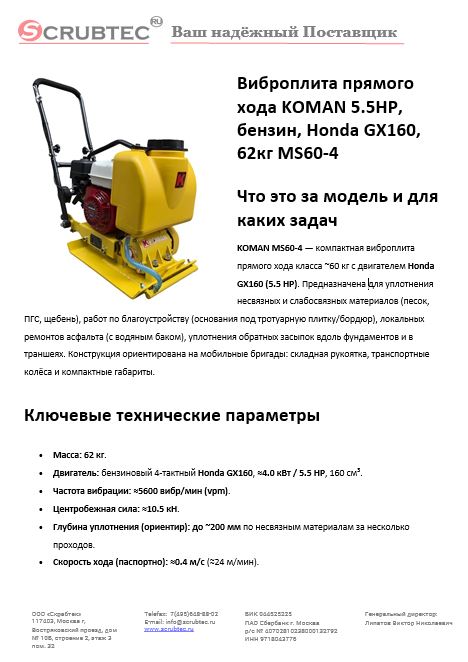

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

Что это за модель и для каких задач

KOMAN MS60-4 — компактная виброплита прямого хода класса ~60 кг с двигателем Honda GX160 (5.5 HP). Предназначена для уплотнения несвязных и слабосвязных материалов (песок, ПГС, щебень), работ по благоустройству (основания под тротуарную плитку/бордюр), локальных ремонтов асфальта (с водяным баком), уплотнения обратных засыпок вдоль фундаментов и в траншеях. Конструкция ориентирована на мобильные бригады: складная рукоятка, транспортные колёса и компактные габариты.

Ключевые технические параметры

• Масса: 62 кг.
• Двигатель: бензиновый 4-тактный Honda GX160, ≈4.0 кВт / 5.5 HP, 160 см³.
• Частота вибрации: ≈5600 вибр/мин (vpm).
• Центробежная сила: ≈10.5 кН.
• Глубина уплотнения (ориентир): до ~200 мм по несвязным материалам за несколько проходов.
• Скорость хода (паспортно): ≈0.4 м/с (≈24 м/мин).
• Эффективность (паспортно): ≈450 м²/ч (при минимуме повторных проходов).
• Подошва: 500×360 мм; габариты установки ≈1080×400×800 мм.
• Оснастка/комплектация рынка: бак для воды (для асфальта), резиновый коврик (для брусчатки), транспортные колёса, складная рукоятка.

Обоснование стоимости

1. Оптимальный класс «1 оператор, 60 кг»: усилие 10.5 кН покрывает большинство задач благоустройства без логистических трудностей тяжёлых плит.
2. Надёжность силовой установки: Honda GX160 — массовая платформа с доступными запчастями и узнаваемым регламентом ТО.
3. Универсальность площадью и геометрией: плита 500×360 мм работает вплотную к бордюрам/стенам; водяной бак позволяет уверенно идти по горячему асфальту/крошке.
4. Высокая паспортная эффективность (до 450 м²/ч) снижает стоимость работ по площади при типовых задачах без сложной логистики.

Области применения

• Дворовые и городские работы по благоустройству: основания под тротуарную плитку, газонные решётки, бордюры.
• Ремонт карт асфальта/ямочный ремонт — с использованием бака для воды.
• Траншеи и обратные засыпки вдоль фундаментов, колодцев, лотков.
• Арендные парки — как «рабочая лошадка» с простым и недорогим сервисом.

Какой результат/ценность (количественно)

• Производительность участка. При паспортных ≈450 м²/ч и реальной необходимости 2–4 проходов (основание/подушка/доводка) практическая выработка звена обычно составляет ~120–220 м² за смену в благоустройстве с плиткой 40–60 мм (зависит от логистики материалов/резов). Оценка базируется на паспортной скорости (0.4 м/с) и ширине подошвы 0.36–0.50 м.
• Глубина уплотнения. До ~200 мм по пескам/ПГС за несколько проходов закрывает типовой слой подготовки под плитку/бордюр и подсыпки в лотках.
• Стабильность качества на асфальте. Бак воды уменьшает налипание смеси — меньше остановок на чистку, равномерная текстура покрытия.

Сколько оборудования/труда заменяет

• По покрытию площади одна MS60-4 заменяет 2–3 ручных «пятки»/легкие плиты <50 кг при тех же строках работ благодаря большей подошве и стабильной вибрации.
• На объекте «двор/тротуар 300–600 м²» одна MS60-4 часто заменяет 1–2 маломощные плиты (или снижает их потребность) и высвобождает ~1 рабочего на смену, который иначе занят переносами/дублированием проходов.

Насколько легко обучить персонал

Инструктаж 30–45 мин покрывает: предсменный осмотр (уровни масел в двигателе/виброблоке, ремень, крепёж), запуск/останов, «сухой» и «мокрый» проход (с водой), правила работы около кромок/бордюров и безопасную погрузку.

Конструкция и комплектация

• Рама/рукоятка: усиленная рама, складная рукоятка, транспортные колёса для перевозки одним человеком.
• Виброблок и привод: эксцентриковый вибратор, клиновой ремень в кожухе; демпферы снижают вибрацию на рукоятке.
• Подошва: 500×360 мм, скруглённая кромка для работы у препятствий; резиновый коврик для брусчатки — как опция.
• Система воды: бак для воды с подачей на подошву для асфальта/крошки.

Эксплуатация, расходники и сервис

• ТО двигателя (GX160-класс): масло 10W-30, контроль/замена по моточасам, чистка воздушного фильтра, свечи.
• ТО виброблока/привода: регулярная замена масла вибратора (для MS50/60/80/90 ориентир — 200 мл 10W-30), проверка/натяжение ремня, крепёж, чистка от песка.
• Расходники: ремень привода (профиль «А»), фильтр/свеча для GX160, резиновый коврик подошвы, ремкомпл. демпферов.
• Безопасность: СИЗ (наушники/перчатки/ботинки), работа на устойчивом основании, запрет на эксплуатацию на крутых уклонах/по ступеням; подъём — за штатные точки, вдвоём либо механизировано.

Краткая спецификация (для ТЗ/тендера)

• Тип: виброплита прямого хода, бензиновая.
• Масса: ≈62 кг.
• Двигатель: Honda GX160, ≈4.0 кВт / 5.5 HP, 160 см³.
• Центробежная сила / частота: ≈10.5 кН / ≈5600 vpm.
• Подошва / габариты: 500×360 мм / ≈1080×400×800 мм.
• Скорость / эффективность: ≈0.4 м/с (≈24 м/мин) / до ~450 м²/ч (паспортно).
• Оснастка: водяной бак (для асфальта), транспортные колёса, складная рукоятка; резиновый коврик — опция.

Часто задаваемые вопросы

Подходит ли под горячий асфальт?
Да, с водяным баком для снижения налипания и равномерной фактуры.

Сколько проходов под плитку 60 мм?
Обычно 2–4 прохода по каждому слою (основание/подушка), контроль отметок и ровности обязателен; паспортная эффективность не учитывает повторы.

Можно ли одному переносить?
Короткие перемещения — да, за счёт складной рукоятки и колёс; для погрузки в кузов рекомендованы двое либо аппарели.

Какой регламент масла в виброблоке?
Для MS50/60/80/90 — ориентир 200 мл 10W-30 с периодической заменой; уточняйте по фактическим моточасам и условиям пыли.
