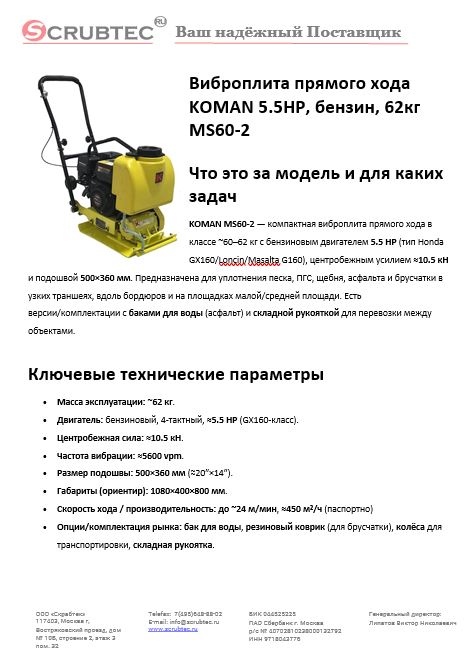

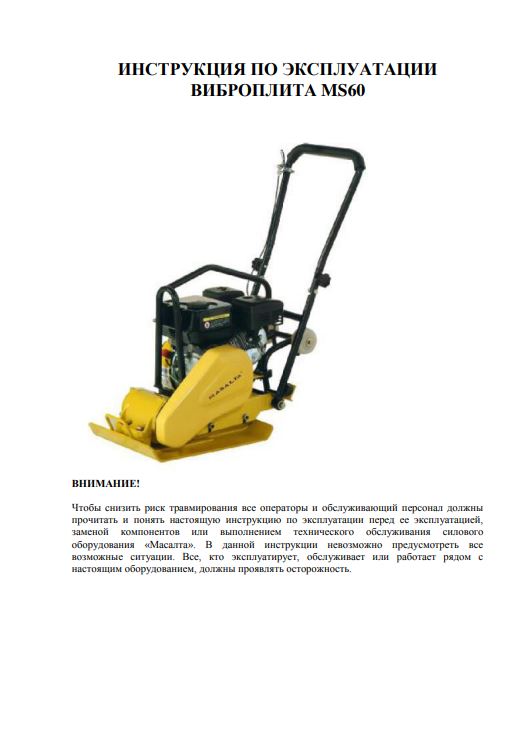

Инструкция и презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

Что это за модель и для каких задач

KOMAN MS60-2 — компактная виброплита прямого хода в классе ~60–62 кг с бензиновым двигателем 5.5 HP (тип Honda GX160/Loncin/Masalta G160), центробежным усилием ≈10.5 кН и подошвой 500×360 мм. Предназначена для уплотнения песка, ПГС, щебня, асфальта и брусчатки в узких траншеях, вдоль бордюров и на площадках малой/средней площади. Есть версии/комплектации с баками для воды (асфальт) и складной рукояткой для перевозки между объектами.

Ключевые технические параметры

• Масса эксплуатации: ~62 кг.
• Двигатель: бензиновый, 4-тактный, ≈5.5 HP (GX160-класс).
• Центробежная сила: ≈10.5 кН.
• Частота вибрации: ≈5600 vpm.
• Размер подошвы: 500×360 мм (≈20″×14″).
• Габариты (ориентир): 1080×400×800 мм.
• Скорость хода / производительность: до ~24 м/мин, ≈450 м²/ч (паспортно)
• Опции/комплектация рынка: бак для воды, резиновый коврик (для брусчатки), колёса для транспортировки, складная рукоятка.

Обоснование стоимости

1. Оптимальный класс «1 оператор, 60 кг»: достаточная сила 10.5 кН для дорожных карт, тротуарки и конструктивов благоустройства без избыточной массы/логистики более тяжёлых плит.
2. Универсальность основания 500×360 мм: удобна в узких зонах и возле препятствий; с резиновым ковриком не повреждает ЛКП/кромки плитки.
3. Низкая стоимость владения: двигатель GX160-класса (массовые запчасти/масла/фильтры), простая кинематика (ремень, виброблок), доступные расходники.
4. Производительность до 450 м²/ч (паспортно): быстрое закрытие типовых участков без привлечения тяжёлой техники.

Области применения

• Подготовка оснований под тротуарную плитку/бордюр, ремонт карт асфальта (с водой).
• Уплотнение подсыпок и обратных засыпок возле фундаментов/колодцев.
• Благоустройство: пешеходные зоны, дворы, подъездные пути малой протяженности.
• Арендный парк/сервис: базовая «рабочая лошадка» с простым обслуживанием.

Какой результат/ценность (количественно)

• Глубина уплотнения: до ≈200 мм за несколько проходов по пескам и смешанным грунтам (по паспорту модели MS60).
• Производительность участка: при паспортных ≈450 м²/ч и практике 2–4 прохода реальная укладка покрытия часто составляет ≈120–220 м²/смену для звена из 2 человек (оператор плиты + подсобник на подсыпке/поливе). Это зависит от логистики материала и геометрии зоны.
• Асфальт/крошка: бак для воды минимизирует налипание, повышая стабильность прохода и качество поверхности — меньше остановок на очистку.

Сколько оборудования/труда заменяет

• Вместо трамбовок-«пяток» 10–15 кН для песка/ПГС: плита закрывает бóльшую площадь за единицу времени и обеспечивает равномерность слоя — типично минус 1–2 «пятки» на объект среднего масштаба.
• Снижение ручного труда: на мощностях MS60-2 одно звено заменяет 2–3 рабочих, уплотняющих вручную/легкими виброплитами <50 кг, при сохранении качества

Насколько легко обучить персонал

Процедуры запуска/остановки, безопасного обращения с топливом и осмотра перед сменой укладываются в 30–45 мин ввода: контроль масла двигателя/виброблока, проверка ремня, правильный «сухой»/«мокрый» проход по материалу, работа с ковриком на брусчатке. Подробные алгоритмы (в т. ч. предсменный осмотр/карта неисправностей) есть в руководстве MS60.

Конструкция и комплектация

• Рама и рукоятка: складная рукоятка, транспортировочные колёса (опция) для перемещения одним человеком.
• Виброблок: эксцентрик с подшипниками, защищённый кожух ременного привода; тяжёлые демпферы снижают вибрации на рукоятке.
• Подошва: 500×360 мм, радиусная передняя кромка для работы у бордюров/в углах; доступен резиновый коврик для плитки.
• Система воды (опция): бак для воды и форсунка для асфальта/крошки.
• Двигатель: 4-тактный бензиновый, GX160-класс (Honda/аналог), воздушное охлаждение.

Эксплуатация, расходники и сервис

• ТО двигателя: моторное масло SAE 10W-30, воздушный фильтр, свеча; первая замена масла после обкатки
• ТО виброблока/привода: контроль уровня масла в виброблоке, натяжение ремня, состояние демпферов/крепежа; регулярная очистка от песка.
• Расходники: ремень привода, коврик для плитки, фильтр/свеча двигателя, при необходимости — ремкомплект виброблока.
• Типовые неисправности и диагностика: слабая тяга/низкая вибрация — проверка оборотов, ремня/центробежной муфты, уровня масла в виброблоке; методики — в картах поиска неисправностей.
• Безопасность: СИЗ (наушники/перчатки/ботинки), работа только на устойчивой поверхности, запрещены «скачки» на бортовые камни; поднимать — вдвоём или за штатные петли.

Краткая спецификация (для ТЗ/тендера)

• Тип: виброплита прямого хода, бензиновая.
• Масса: ≈62 кг.
• Двигатель: 4-тактный бензин, ≈5.5 HP, GX160-класс.
• Центробежная сила: ≈10.5 кН; частота ≈5600 vpm.
• Подошва: 500×360 мм; габариты ≈1080×400×800 мм.
• Скорость/эффективность (паспортно): до ~24 м/мин, ≈450 м²/ч.
• Оснастка: бак для воды (опция), резиновый коврик (опция), транспортировочные колёса (опция), складная рукоятка.

Часто задаваемые вопросы (FAQ)

Подходит для асфальта?
Да, с водяным баком и равномерной подачей воды для предотвращения налипания.

Сколько проходов нужно под плитку 60 мм?
Обычно 2–4 прохода по каждому слою (основание/подушка), контролируя отметки и ровность. Паспортная эффективность 450 м²/ч — ориентир без учёта повторов и раскроя.

Можно ли одному переносить?
На короткие перемещения — да, благодаря складной рукоятке/колёсам; для загрузки в кузов рекомендованы 2 человека или аппарели.

Какие интервал-ТО по двигателю?
Согласно мануалу GX160-класса: частая проверка уровня масла/воздушного фильтра, регламентная замена масла после обкатки и по моточасам.
