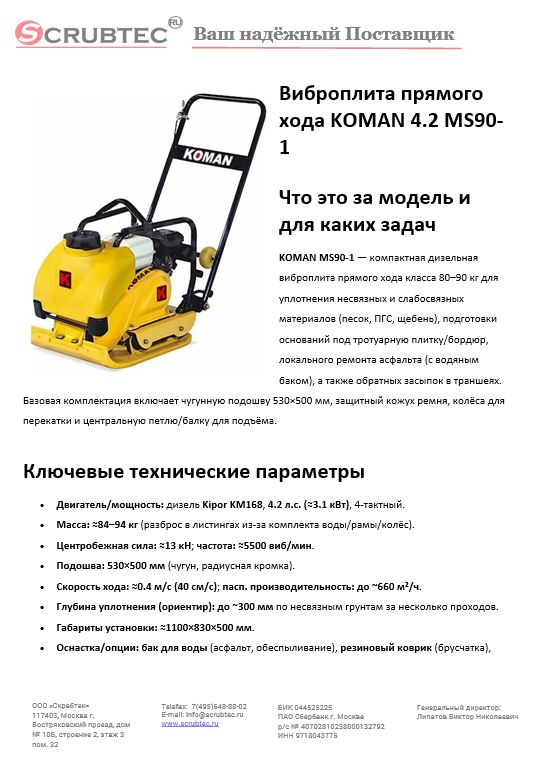

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

Что это за модель и для каких задач

KOMAN MS90-1 — компактная дизельная виброплита прямого хода класса 80–90 кг для уплотнения несвязных и слабосвязных материалов (песок, ПГС, щебень), подготовки оснований под тротуарную плитку/бордюр, локального ремонта асфальта (с водяным баком), а также обратных засыпок в траншеях. Базовая комплектация включает чугунную подошву 530×500 мм, защитный кожух ремня, колёса для перекатки и центральную петлю/балку для подъёма.

Ключевые технические параметры

• Двигатель/мощность: дизель Kipor KM168, 4.2 л.с. (≈3.1 кВт), 4-тактный.
• Масса: ≈84–94 кг (разброс в листингах из-за комплекта воды/рамы/колёс).
• Центробежная сила: ≈13 кН; частота: ≈5500 виб/мин.
• Подошва: 530×500 мм (чугун, радиусная кромка).
• Скорость хода: ≈0.4 м/с (40 см/с); пасп. производительность: до ~660 м²/ч.
• Глубина уплотнения (ориентир): до ~300 мм по несвязным грунтам за несколько проходов.
• Габариты установки: ≈1100×830×500 мм.
• Оснастка/опции: бак для воды (асфальт, обеспыливание), резиновый коврик (брусчатка), колёса.

Обоснование стоимости

1. Правильный «средний» класс: 13 кН и подошва 530×500 мм закрывают 80–90% задач благоустройства без логистики тяжёлых реверсивных плит (100–120 кг).
2. Экономичность на дизеле 4.2 л.с.: низкий расход, стабильная тяга на «низах» против бензинов 5–6.5 л.с. в схожем классе.
3. Унификация узлов: виброблок MS-серии, стандартный клиновой ремень, чугунная плита; широкая доступность расходников.
4. Пасп. эффективность до 660 м²/ч: высокая линейная скорость (~0.4 м/с) и широкая подошва сокращают число проходов на площади.

Области применения

• Основания под тротуарную плитку/бордюр, газонные решётки, пешеходные зоны.
• Обратные засыпки вдоль фундаментов, колодцев, лотков.
• Локальный ремонт асфальта/крошки (с баком воды — снижение налипания).
• Подготовка под лёгкие проезды/стоянки с послойным уплотнением.

Какой результат/ценность (количественно)

• Глубина/скорость: до ~300 мм по пескам/ПГС за несколько проходов; ~0.4 м/с линейная скорость. На практике звено из 2 чел. (оператор + подсобник) закрывает ≈140–260 м²/смену в благоустройстве (учитывая 2–4 прохода/слой, геометрию участка и раскрой).
• Качество на асфальте: водяной бак снижает налипание смеси и стабилизирует текстуру → меньше остановок на чистку.
• Мобильность: масса 84–94 кг + колёса позволяют перемещать по объекту одним-двумя людьми; габариты подходят для кузова пикапа/«Газели».

Сколько оборудования/труда заменяет

• По площади/равномерности 1×MS90-1 обычно заменяет 2–3 «пятки» или две легкие плиты <60 кг, снижая число перекрытий.
• На объекте 300–600 м² часто высвобождает ~1 рабочего/смену за счёт меньшего числа перестановок и повторов при той же геометрии.

Насколько легко обучить персонал

Достаточно 30–45 мин инструктажа: предсменный осмотр (масло двигателя/виброблока, ремень, крепёж, демпферы), запуск/останов, «сухой» и «мокрый» проход (с водой), работа у кромок/бордюров, безопасная погрузка.

Конструкция и комплектация

• Подошва: чугун 530×500 мм, скруглённая передняя кромка для работы у препятствий.
• Виброблок/привод: герметичный вибратор, закрытый кожух ремня от песка/пыли.
• Рама/мобильность: защитная рама, колёса, центральная балка/петля для подъёма.
• Оснастка: бак воды (асфальт/обеспыливание), резиновый коврик (брусчатка).

Эксплуатация, расходники и сервис

• ТО двигателя (Kipor KM168): регламент по маслу/фильтру/свече в соответствии с паспортом двигателя.
• ТО виброблока серии MS: замена масла ~200 мл 10W-30, слив через нижнюю пробку на тёплом агрегате; регулярная очистка, контроль ремня и демпферов.
• Расходники: ремень привода, демпферы, коврик подошвы, фильтр/свеча; для ремонта — узлы виброблока (подшипники/сальники) по каталогу MS90.
• Безопасность: СИЗ (наушники/перчатки/ботинки), работа на устойчивом основании, запрет эксплуатации на крутых уклонах/по ступеням; подъём — за штатные точки, вдвоём/мехсредствами.

Краткая спецификация (для ТЗ/тендера)

• Тип: виброплита прямого хода, дизельная.
• Двигатель: Kipor KM168, 4.2 л.с. (≈3.1 кВт).
• Масса: ≈84–94 кг (по комплектации).
• Сила/частота: ≈13 кН / ≈5500 виб/мин.
• Скорость/производительность: ≈0.4 м/с / до ~660 м²/ч.
• Подошва: 530×500 мм (чугун).
• Габариты: ≈1100×830×500 мм.
• Оснастка: бак воды, колёса, защитная рама; резиновый коврик — опция.

Часто задаваемые вопросы

Подходит для горячего асфальта?
Да, при использовании бака воды: равномерный полив снижает налипание смеси и улучшает фактуру.

Сколько проходов под плитку 60 мм?
Обычно 2–4 прохода по каждому слою (основание/подушка). Пасп. производительность 660 м²/ч не учитывает повторы и раскрой.

Можно ли одному перемещать?
На короткие дистанции — да (есть колёса); для погрузки в кузов целесообразны двое или аппарели.

Почему в источниках разный вес (84 vs 94 кг)?
Разница связана с комплектацией (водяной бак, усиленная рама, тип колёс) и учётом «сухой/снаряжённой» массы в карточках разных продавцов. Проверяйте массу партии в спецификации поставки.
