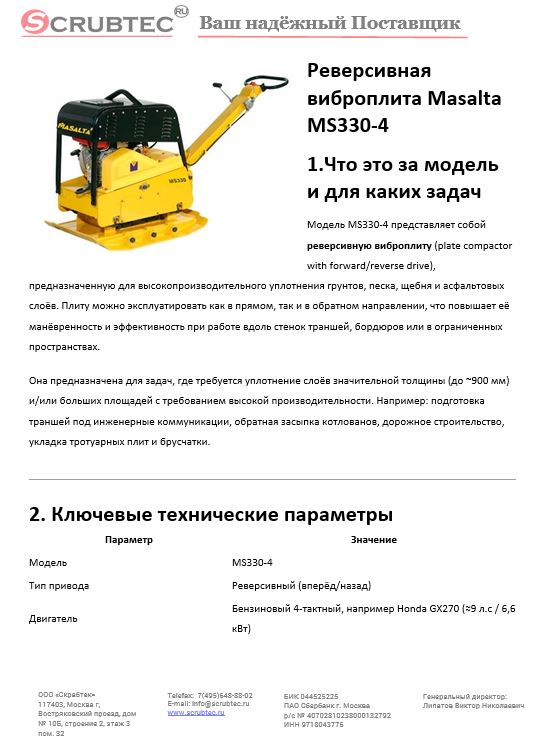

Реверсивная виброплита Masalta MS330-4

Инструкция и презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

1.Что это за модель и для каких задач

Модель MS330-4 представляет собой реверсивную виброплиту (plate compactor with forward/reverse drive), предназначенную для высокопроизводительного уплотнения грунтов, песка, щебня и асфальтовых слоёв. Плиту можно эксплуатировать как в прямом, так и в обратном направлении, что повышает её манёвренность и эффективность при работе вдоль стенок траншей, бордюров или в ограниченных пространствах.

Она предназначена для задач, где требуется уплотнение слоёв значительной толщины (до ~900 мм) и/или больших площадей с требованием высокой производительности. Например: подготовка траншей под инженерные коммуникации, обратная засыпка котлованов, дорожное строительство, укладка тротуарных плит и брусчатки.

2. Ключевые технические параметры

3. Обоснование стоимости

• Высокая мощность и масса: масса ~ 321 кг и центробежная сила ~ 38 кН позволяют уплотнять глубже и быстрее, чем лёгкие плитные машины.
• Реверсивный режим: возможность движения назад без необходимости разворота — повышает производительность и снижает трудозатраты.
• Производительность ~650 м²/ч — для подрядчиков это значит меньше машин/операторов, меньше простоев.
• Универсальность: подходит для разных типов грунта (песок, щебень, асфальт), ограниченных пространств (траншеи, бордюры).
• Инвестиция в длительный срок: при правильной эксплуатации машина может работать несколько сезонов/лет, снижая стоимость эксплуатации на м² по сравнению с арендой менее мощного оборудования.
• Сервис и запасные части: бренд Masalta обеспечивает доступность запчастей и комплектующих, что делает эксплуатацию предсказуемой по затратам.

В совокупности эти параметры позволяют аргументировать стоимость как обоснованную при учёте повышения производительности, сокращения простоя и численности операторов, а также повышения качества уплотнения.

4. Области применения

• Обратная засыпка котлованов и траншей (например, под инженерные коммуникации): уплотнение слоя до 90 см обеспечивает плотность и снижает риск осадки.
• Подготовка дорожных оснований, пешеходных зон, площадок: уплотнение щебня и песка под асфальт или тротуары.
• Укладка брусчатки и плитки: особенно полезен реверсивный режим для работы вдоль бордюров или вдоль стен.
• Строительство железобетонных конструкций: уплотнение на площадках, где требуется быстрое выполнение большого объёма.
• Промышленные и коммунальные объекты, где требуется высокопроизводительное уплотнение с минимальными трудо- и времязатратами.

5. Какой результат/ценность, причём количество/масштаб. Детально

Возьмём гипотетический объект: укладка и уплотнение щебёночно-песчаной смеси под площадку площадью 5 000 м².

• При производительности ~650 м²/ч машина MS330-4 теоретически справится за ~7,7 ч (5 000 ÷ 650 ≈ 7,7).
• Обычная неповоротная виброплита меньшей мощности (например, 300 кг, производительность ~300 м²/ч) потребовала бы ~16,7 ч (5 000 ÷ 300).
• Экономия времени ≈ 9 ч.
• При ставке оператора 1 500 руб/ч экономия составит ~13 500 руб (9 ч × 1 500).
• Если обычной машиной требуется два оператора (из-за медлительности и разворотов), а MS330-4 снижает до одного — то можно считать замену 1 рабочего.
• Дополнительно уменьшается риск необходимости повторных проходов или исправления осадок, что экономит время и материалы.

Если проект — 50 000 м², тогда: 50 000 ÷ 650 ≈ 77 ч работы машины против 167 ч у стандартной. Экономия ~90 ч работы, что даёт значительное сокращение расходов на крупных объектах.

Более равномерное и глубокое уплотнение улучшает долговечность покрытия и снижает расходы на ремонт.

6. Какое количество оборудования он заменяет и сколько экономит времени в трудозатратах

• В небольшом объекте (5 000 м²) MS330-4 заменяет условно 1–2 стандартных виброплиты меньшей мощности. При большей площади — до 3–4 машин.
• В проекте 50 000 м² одна MS330-4 может заменить примерно 5 машин производительностью 300 м²/ч.
• Экономия по трудозатратам — до 4 рабочих-смен при одном операторе.
• Меньше времени уходит на развороты, перемещения между участками и повторные проходы, что дополнительно сокращает время выполнения работ.

7. Насколько легко обучить персонал, в случае быстрой смены оператора

• Управление MS330-4 интуитивно: основные органы — рычаг реверса, дроссель, стартер, ручка управления.
• Обучение базовым приёмам занимает ½–1 смену для работника, знакомого с обычной виброплитой.
• Полное освоение — 1–2 рабочих дня.
• При смене оператора достаточно краткого инструктажа (20–30 мин).
• Наличие виброизоляции ручки и понятных визуальных обозначений упрощает работу и снижает усталость.

8. Конструкция и комплектация

• Усиленная рама с защитной «клеткой» вокруг подошвы для защиты в тяжёлых условиях.
• Подошва: стальная, большого размера (около 890×670 мм), устойчивая к износу.
• Вибрационный узел: эксцентрик с центробежной силой ~38 кН и частотой ~3 750 vpm.
• Привод: бензиновый двигатель (например, Honda GX270) с ручным или электростартером.
• Управление: рычаг реверса, дроссель, амортизаторы ручки снижают вибрацию.
• Подъёмная рукоятка для транспортировки.
• Возможна комплектация водяным баком для асфальта, колёсами для перемещения и набором инструмента.

9. Эксплуатация, расходники и сервис

Эксплуатация:

• Перед началом работы — проверить уровень масла в двигателе и вибрационном узле, натяжение ремня, чистоту подошвы.
• Управление осуществляется двумя руками, оператор выбирает направление и контролирует скорость.
• После работы — очистка подошвы, проверка креплений, замена масла при необходимости.

Расходники:

• Масло двигателя и виброузла (регулярная замена по регламенту).
• Воздушный фильтр двигателя.
• Ремень привода.
• Подошва и амортизаторы — при износе.

Сервис:

• Рекомендуется плановое обслуживание каждые 100–200 моточасов.
• Замена расходников, проверка креплений и смазка подшипников.
• Наличие каталога запчастей облегчает обслуживание.
• При своевременном сервисе ресурс машины превышает 5 лет активной эксплуатации.

10. Краткая спецификация (для ТЗ/тендера)

Модель: MS330-4 (Masalta)
Тип: Реверсивная виброплита
Производительность: до 650 м²/ч
Глубина уплотнения: до 900 мм
Масса: ~321 кг
Размер подошвы: ~890 × 670 мм
Центробежная сила: ~38 кН
Двигатель: бензиновый, ~6,6 кВт (≈9 л.с)
Режим движения: вперёд/назад, скорость до 35 см/с
Применение: уплотнение песка, щебня, обратные засыпки, дорожные работы
Оснащение: подъёмная ручка, защита подошвы, вибро-амортизированная рукоятка, инструмент
Расходники: масло, ремень, фильтры, амортизаторы
Гарантия: от 6 месяцев (уточняется при поставке)

11. Часто задаваемые вопросы

Вопрос: Насколько реальна глубина уплотнения до 900 мм?
Ответ: Такая глубина достигается при оптимальных условиях — подходящий материал, влажность и равномерность слоя. В реальных условиях возможна глубина 600–800 мм в зависимости от типа грунта.

Вопрос: Требуется ли обучение оператору?
Ответ: Да, необходимо короткое обучение работе с реверсом и технике уплотнения. Обычно достаточно 4–8 ч.

Вопрос: Каков срок службы машины?
Ответ: При правильной эксплуатации и регулярном обслуживании — 5 лет и более.

Вопрос: Можно ли использовать для асфальта?
Ответ: Да, при установке водяного бака и чистой подошве.

Вопрос: Чем отличается от обычной виброплиты?
Ответ: Имеет реверсивный режим (движение вперёд и назад), большую массу и силу удара, что даёт выше производительность, меньше операторов и лучшее качество уплотнения.
