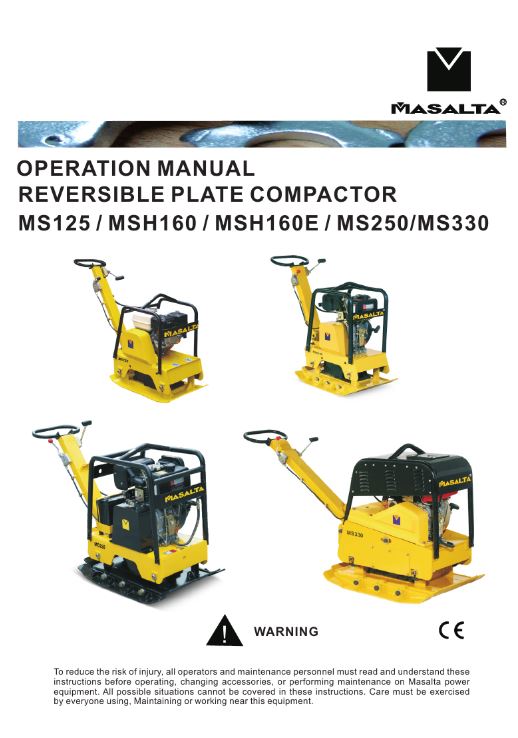

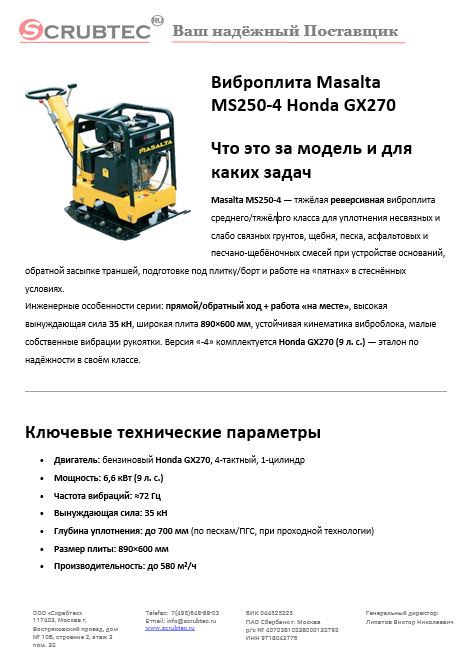

Инструкция и презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

Что это за модель и для каких задач

Masalta MS250-4 — тяжёлая реверсивная виброплита среднего/тяжёлого класса для уплотнения несвязных и слабо связных грунтов, щебня, песка, асфальтовых и песчано-щебёночных смесей при устройстве оснований, обратной засыпке траншей, подготовке под плитку/борт и работе на «пятнах» в стеснённых условиях.
Инженерные особенности серии: прямой/обратный ход + работа «на месте», высокая вынуждающая сила 35 кН, широкая плита 890×600 мм, устойчивая кинематика виброблока, малые собственные вибрации рукоятки. Версия «-4» комплектуется Honda GX270 (9 л. с.) — эталон по надёжности в своём классе.

Ключевые технические параметры

• Двигатель: бензиновый Honda GX270, 4-тактный, 1-цилиндр
• Мощность: 6,6 кВт (9 л. с.)
• Частота вибраций: ≈72 Гц
• Вынуждающая сила: 35 кН
• Глубина уплотнения: до 700 мм (по пескам/ПГС, при проходной технологии)
• Размер плиты: 890×600 мм
• Производительность: до 580 м²/ч
• Скорость рабочая: ≈0,25 м/с (25 см/с)
• Масса: ≈219 кг
• Габариты (Д×Ш×В): ≈900×650×1500 мм
• Ход: реверсивный (вперёд/назад) + удержание точки (spot-compaction)

Обоснование стоимости (из чего складывается «премия»)

1. Реверс и работа «на месте» — равномерное уплотнение в траншеях/узких карманах без разворотов; меньше «зебры» и краевых просадок.
2. 35 кН на плите 890×600 мм — хорошее сочетание интенсивности и площади контакта: высокое качество на щебне/ПГС, уверенная «прошивка» слоя.
3. Honda GX270 — ресурсный мотор с стабильным запуском, широкая сервисная поддержка и доступные запчасти в РФ/ЕС/Азии.
4. Снижение вибрации на рукоятке — крупные демпферы и правильная развязка узлов уменьшают утомляемость и риск травмофакторов.
5. Прочная механика — полузакрытый кожух защищает плиту и виброблок, открытая архитектура не задерживает грязь, удобные точки строповки.

Области применения

• Дороги/благоустройство: основы под тротуары, плитку, борт, «латки» у кромок, подготовка под асфальт и плиточные покрытия.
• Коммунальные и линейные объекты: обратная засыпка траншей (ВК, электрика, связи), узкие зоны вокруг колодцев и опор.
• Промплощадки/склады: подготовка оснований под покрытия, уплотнение сыпучих материалов.
• Ландшафтные работы: корректировка локальных просадок, уплотнение слоёв при поэтапной засыпке.

Результат/ценность (количественно)

• Сокращение проходов: за счёт 35 кН и площади 0,534 м² реальное число накладок уменьшается на 15–30 % против лёгких (90–160 кг) плит.
• Ровность и равномерность: реверс и «спот-режим» снижают «гребёнку» на краях — меньше доработок, экономия до 10–20 % времени на подрезку/перекладку.
• Производительность до 580 м²/ч: на прямых участках с «тянущей» схемой укладки.
• Снижение переделок: более высокая фактическая плотность основания уменьшает риск брака (просадки после первых циклов эксплуатации).

Сколько оборудования заменяет / экономия труда

• Заменяет связку «две разные плиты»: лёгкую — для площади, и тяжёлую — для «додавливания» в трудных местах. MS250-4 за счёт реверса и работы «на месте» выполняет обе роли на большинстве задач благоустройства.
• Экономит труд: бригада 2–3 чел. на мощениях экономит 0,5–1,0 чел-смены за день (меньше разворотов/перестановок, меньше доработок кромки).
• Стабильная укладка: качественное уплотнение основания снижает риск возвратов; косвенно экономит до 5–10 % бюджета на исправления по мелким просадкам в течение первых недель эксплуатации.

Обучение персонала (при частой смене операторов)

• Время ввода: 20–40 минут (контрольная карта действий + тренировка реверса).
• Ключевые навыки: безопасный запуск GX270, управление реверсом, «спот-уплотнение», перекрытие проходов, контроль влажности и толщины слоя, ежедневный осмотр (ремень, башмаки, крепёж).

Конструкция и комплектация

• Плита 890×600 мм из износостойкой стали; центральная перекладина/скоба для подъёма из траншеи.
• Виброблок 35 кН с устойчивыми подшипниковыми опорами; передаточные числа подобраны под 72 Гц.
• Рукоятка на демпферах с малой остаточной вибрацией.
• Полузакрытый кожух: механика защищена, при этом доступ к ремню/виброблоку оперативный.
• Топливная система GX270 с циклонным фильтром (в зависимости от версии), защита от масляного голодания.
• Стандартная поставка: агрегат в сборе, набор ЗИП по паспорту, руководство по эксплуатации.

Эксплуатация, расходники и сервис

Ежесменные действия: осмотр ремня, крепежа виброблока, уровней топлива/масла, визуальный контроль течей, очистка от налипаний.
ТО по моточасам: фильтр воздуха, масло (по регламенту Honda GX270), проверка/замена ремня, ревизия демпферов, подтяжка крепежа виброузла.
Расходники: ремень привода (секция B для MS250-серии), фильтр/свеча GX270, демпфирующие подушки, комплект башмаков/скребков (по износу).
Сервисопригодность: доступ к узлам без специнструмента; виброблок и ременная передача обслуживаются «с земли». Запчасти/расходники доступны у дилеров Honda/Masalta в РФ, ЕС и Китае.

Краткая спецификация (для ТЗ/тендера)

Часто задаваемые вопросы (FAQ)

Это «замена» катка на небольших объектах?
В типовых двор- и тротуар-работах да: по манёвренности и доступу к кромкам плита эффективнее. На больших площадях с асфальтом каток остаётся основным.

Можно ли уплотнять мокрый песок?
Да, но эффективность зависит от оптимальной влажности. Перевлажнение снижает плотность — контролируйте содержание воды в слое.

Насколько сложен реверс для новичка?
Управление интуитивно: короткая тренировка и карта проходов — и оператор уверенно держит направление и «споты».

Что с вибрацией на руки?
Большие демпферы рукоятки и развязка узлов уменьшают отдачу; при длительной работе всё равно используйте СИЗ и соблюдайте перерывы.

Какие типовые «узкие места» в обслуживании?
Ремень, демпферы, крепёж виброблока. При пылевой среде — чаще чистить фильтр GX270. Следите за натяжением ремня и биением шкивов.
