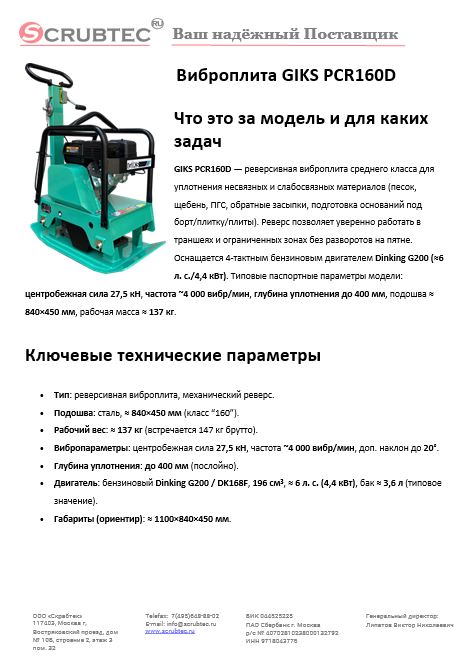

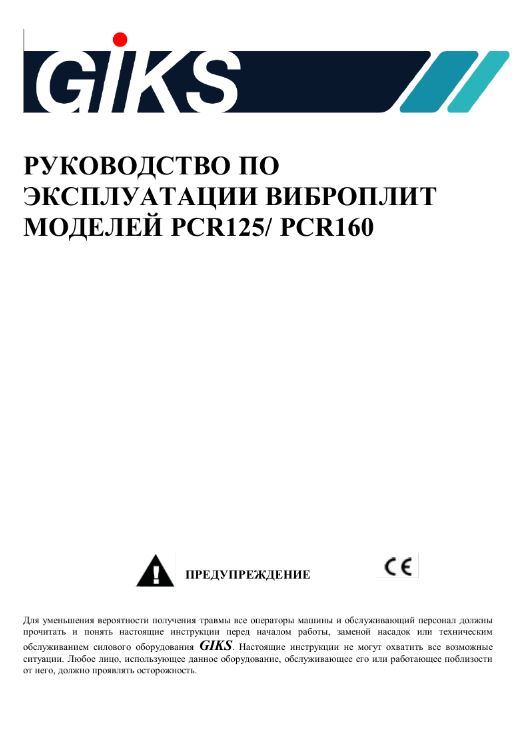

Инструкция и презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

Что это за модель и для каких задач

GIKS PCR160D — реверсивная виброплита среднего класса для уплотнения несвязных и слабосвязных материалов (песок, щебень, ПГС, обратные засыпки, подготовка оснований под борт/плитку/плиты). Реверс позволяет уверенно работать в траншеях и ограниченных зонах без разворотов на пятне. Оснащается 4-тактным бензиновым двигателем Dinking G200 (≈6 л. с./4,4 кВт). Типовые паспортные параметры модели: центробежная сила 27,5 кН, частота ~4 000 вибр/мин, глубина уплотнения до 400 мм, подошва ≈ 840×450 мм, рабочая масса ≈ 137 кг.

Ключевые технические параметры

• Тип: реверсивная виброплита, механический реверс.
• Подошва: сталь, ≈ 840×450 мм (класс “160”).
• Рабочий вес: ≈ 137 кг (встречается 147 кг брутто).
• Вибропараметры: центробежная сила 27,5 кН, частота ~4 000 вибр/мин, доп. наклон до 20°.
• Глубина уплотнения: до 400 мм (послойно).
• Двигатель: бензиновый Dinking G200 / DK168F, 196 см³, ≈ 6 л. с. (4,4 кВт), бак ≈ 3,6 л (типовое значение).
• Габариты (ориентир): ≈ 1100×840×450 мм.

Обоснование стоимости

1. Производительность и глубина — 27,5 кН на подошве ~0,38 м² обеспечивает уверенное послойное уплотнение под основание тротуаров/площадок и обратные засыпки траншей до 0,4 м слоя (с проходами), что сокращает число «перекрытий» и повторных заходов.
2. Реверс — экономит место и ходы на узких участках, снижая трудоёмкость и риск «закапывания» плиты.
3. Платформа двигателя массового сегмента (Dinking 196 см³) — доступность ЗИП/расходников, типовые регламенты ТО, низкая стоимость владения.
4. Простая механика (мех. реверс, ременной привод) — ремонтопригодность «в поле», быстрая диагностика.

Области применения

• Благоустройство/ландшафт: подушки под тротуарную плитку, бортовой камень, дорожки/террасы.
• Коммунальное/дорожное строительство: обратные засыпки коммуникаций, локальные ремонты оснований.
• Малоэтажное строительство/промплощадки: подготовка под плиты, парковки light-duty, ремонт отсевов.

Какой результат/ценность (количественно)

• Темп работ (практика): при ширине 0,45 м, нахлёсте 25–35 % и поступательной скорости 15–20 м/мин ориентировочная производительность ~18–24 м²/10 мин (≈ 110–145 м²/ч). С учётом разворотов/логистики материала — ≈ 300–450 м²/смену на подушках 80–120 мм. Эти цифры используют для план-факта, а не как «паспортную скорость по прямой».
• Качество уплотнения: при 2–4 проходах/точку достигается требуемая плотность для подготовок под покрытие на слоях до 0,4 м
• Топливо: для класса G200 типично ≈ 1,8–2,0 л/ч; бак 3,6 л — дозаправка раз в ≈ 2 ч

Сколько оборудования и труда заменяет

• Вместо ручного трамбования (ручные «бабки» ~10–20 м²/смену на 10–15 см): PCR160D даёт в 15–30 раз больший объём при лучшей равномерности и контролируемой глубине.
• Против нереверсивной плиты 60–90 кг на узких участках реверс сокращает «холостые» перемещения и переносы, экономя до 20–30 % времени при сопоставимом фронте работ.

Обучение персонала

Порог входа низкий: запуск/прогрев, контроль масла/фильтра, техника ведения в траншее, строгий запрет переключать реверс «на ходу», безопасная дозаправка. На первичное обучение 1–2 часа.

Конструкция и комплектация

• Подошва ≈ 840×450 мм (сталь), проушины/ручки для переноски.
• Виброблок: 27,5 кН, ~4 000 вибр/мин.
• Двигатель: бензиновый Dinking G200 / DK168F, 196 см³, ≈ 6 л. с. (4,4 кВт), бак ≈ 3,6 л, ручной старт.
• Реверс: механический (рычаг), включать только после полной остановки.
• Антивибрационная рукоять, ременной привод; опции — транспортная тележка (для серии 125/160).

Эксплуатация, расходники и сервис

• Топливо/масла: бензин АИ-92; масло двигателя SAE 10W-30/10W-40. Перед первым запуском убедиться в наличии масла: часть изделий поставляется без масла в картере.
• Предсменный контроль: целостность кожухов/крепежа, ремня, фильтра; затяжка резьб; отсутствие подтёков; исправность реверса.
• Режим реверса: перевод рычага только после полной остановки (недопустимо «под нагрузкой»).
• Расходники: воздушный фильтр, свеча зажигания, приводной ремень, опоры виброблока, масло; по подошве — контроль износа кромок. (Типовой набор для платформы G200.)
• Хранение/консервация: очистка после смены, слив топлива при длительных простоях, периодическая протяжка болтов и ТО по карте двигателя Dinking.

Краткая спецификация (для ТЗ/тендера)

• Модель: GIKS PCR160D, виброплита реверсивная, бензиновая.
• Подошва: ≈ 840×450 мм (сталь).
• Рабочий вес: ≈ 137 кг (брутто до ≈ 147 кг).
• Центробежная сила: 27,5 кН.
• Частота: ~4 000 вибр/мин.
• Глубина уплотнения: до 400 мм (послойно).
• Двигатель: Dinking G200 / DK168F, 196 см³, ≈ 6 л. с. (4,4 кВт); бак ≈ 3,6 л; ручной пуск.
• Габариты: ≈ 1100×840×450 мм.

Часто задаваемые вопросы

Можно ли уплотнять связные глины?
Нет. Модель рассчитана на несвязные/слабосвязные материалы. Для глин применяют иную технику (катки, трамбовки с иными режимами).

Сколько проходов по слою 10–12 см?
Как правило, 2–4 прохода с нахлёстом 25–35 %; итог зависит от влажности/требуемой плотности по ТЗ.

Можно включать реверс «в движении»?
Нельзя. Переключение только после полной остановки — иначе риск поломки механизма реверса (не гарантийный случай).

Какие СИЗ обязательны?
Защита слуха/зрения, перчатки, плотная обувь; не работать без вентиляции в замкнутых пространствах (выделение CO).
