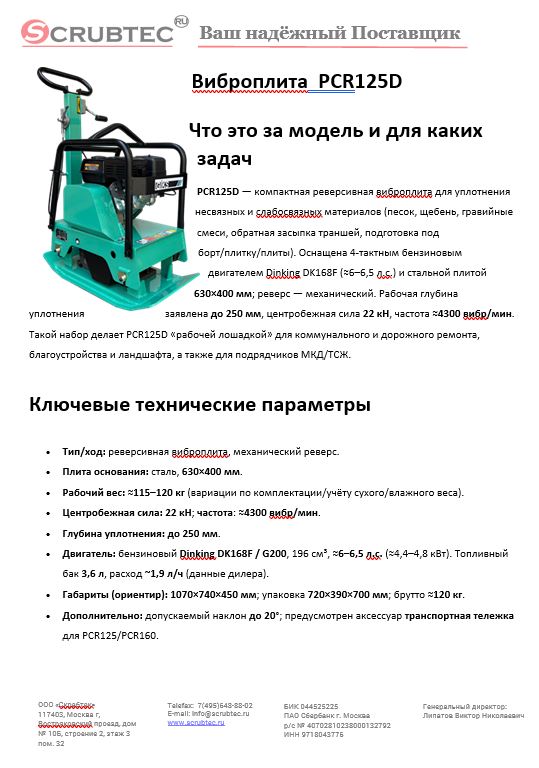

Инструкция и презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

Что это за модель и для каких задач

 PCR125D — компактная реверсивная виброплита для уплотнения несвязных и слабосвязных материалов (песок, щебень, гравийные смеси, обратная засыпка траншей, подготовка под борт/плитку/плиты). Оснащена 4-тактным бензиновым двигателем Dinking DK168F (≈6–6,5 л.с.) и стальной плитой 630×400 мм; реверс — механический. Рабочая глубина уплотнения заявлена до 250 мм, центробежная сила 22 кН, частота ≈4300 вибр/мин. Такой набор делает PCR125D «рабочей лошадкой» для коммунального и дорожного ремонта, благоустройства и ландшафта, а также для подрядчиков МКД/ТСЖ.

Ключевые технические параметры

• Тип/ход: реверсивная виброплита, механический реверс.
• Плита основания: сталь, 630×400 мм.
• Рабочий вес: ≈115–120 кг (вариации по комплектации/учёту сухого/влажного веса).
• Центробежная сила: 22 кН; частота: ≈4300 вибр/мин.
• Глубина уплотнения: до 250 мм.
• Двигатель: бензиновый Dinking DK168F / G200, 196 см³, ≈6–6,5 л.с. (≈4,4–4,8 кВт). Топливный бак 3,6 л, расход ~1,9 л/ч (данные дилера).
• Габариты (ориентир): 1070×740×450 мм; упаковка 720×390×700 мм; брутто ≈120 кг.
• Дополнительно: допускаемый наклон до 20°; предусмотрен аксессуар транспортная тележка для PCR125/PCR160.

Обоснование стоимости

1. Реверс при весе ~120 кг — комфортная «протяжка» и вывод из узких зон/траншей без разворотов на пятне; экономит ходы и место, снижая риск «закапать» плиту в рыхлом слое.
2. 22 кН на 630×400 мм — удачный баланс площади подошвы и ударной силы для слоёв основания под брусчатку/бордюр и обратную засыпку коммуникаций.
3. Универсальный моторный отсек (Dinking 196 см³) — массовая платформа, доступность расходников, типовой регламент ТО.
4. Простая механика реверса — ремонтопригодность «в поле», меньше требований к квалификации сервисника.

Области применения

• Благоустройство и ландшафт: подушки под тротуарную плитку, дорожки, террасы.
• Дорожные и коммунальные работы: обратная засыпка траншей (водоканал/связь/электрика), локальный ремонт оснований.
• Малоэтажное строительство: подготовка оснований под плиты/борты, отмостки, парковочные места light-duty.
• Складские/промплощадки: локальные ремонты покрытий, уплотнение отсевов и смесей.

Какой результат/ценность (количественно)

• Типовой темп работ. Для реверсивных плит ~120 кг в «коридоре» 0,4 м при поступательном ходе 18–22 м/мин и 25–35 % нахлёсте ориентировочная производительность ~250–400 м²/смену на подушках 80–120 мм (при логистике материала без простоев). Это практический ориентир для расчёта нарядов (не паспортная «скорость по прямой»). (Оценка основана на геометрии плиты, реверсе и типовой организации работ; подтверждаемая параметрами модели.)
• Качество уплотнения. При слоях до 0,25 м достигается требуемая плотность для дорожных/благоустроительных оснований при соблюдении послойности и 2–4 проходов/точку.
• Топливо. При среднем расходе ~1,9 л/ч смена 6 ч потребует ≈11–12 л бензина; бак 3,6 л — дозаправка раз в 1,5–2 ч.

Сколько техники и труда заменяет

• Вместо ручного трамбования (ручные «бабки»/булавы ~10–20 м²/смену на 10–15 см слое) одна PCR125D закрывает в 10–20 раз больший объём при равной или лучшей равномерности.
• Против нереверсивной плиты 60–90 кг на узких участках PCR125D снижает холостые перемещения и «выкрутки» — экономия до 20–30 % времени на тех же участках за счёт реверса (меньше разворотов/переносов).

Обучение персонала

Порог входа низкий: запуск/прогрев, контроль масла, работа дросселем, строгий запрет переключать реверс «на ходу», техника ведения в траншее, останов и остывание. На первичное обучение достаточно 1–2 часов, при этом обязательны СИЗ слуха/глаз и инструктаж по пожаро- и газобезопасности.

Конструкция и комплектация

• Основание 630×400 мм (сталь), износостойкая подошва, проушины/ручки для переноски.
• Виброблок с центробежной силой 22 кН и частотой ≈4300 вибр/мин.
• Двигатель Dinking 196 см³ (≈6–6,5 л.с.), ручной старт, бак 3,6 л, расход ~1,9 л/ч.
• Реверс — механический, фиксированный рычаг; запрещено включать под нагрузкой.
• Опции/аксессуары: транспортная тележка для PCR125/160, усиленный привод дросселя.

Эксплуатация, расходники и сервис

• Топливо/масла: бензин АИ-92; масло двигателя SAE 10W-30/10W-40 (проверка уровня каждые 4 ч либо перед сменой). Двигатель с завода может поставляться без масла — обязательная заливка перед первым запуском.
• Предпусковой контроль: осмотр утечек, ограждений ремня, фильтра, крепежа; проверка ременного натяжения (регулировка через болты-натяжители).
• Режим реверса: только на полной остановке — иначе риск поломки (не гарантийный случай).
• Расходники: воздушный фильтр, свеча, ремень привода, резинометаллические опоры, масло; по подошве — контроль износа и повреждений кромок.
• Профилактика: ежедневная очистка, слив топлива на длительном хранении, проверка крепежа виброблока; периодическая протяжка болтов/каретки, обслуживание двигателя по карте ТО Dinking.

Краткая спецификация (для ТЗ/тендера)

• Модель:  PCR125D, виброплита реверсивная, бензиновая.
• Основание: сталь, 630×400 мм.
• Рабочий вес: ≈115–120 кг.
• Центробежная сила: 22 кН; частота: ≈4300 вибр/мин.
• Глубина уплотнения: до 250 мм.
• Двигатель: Dinking DK168F/G200, 196 см³, ≈6–6,5 л.с. (4,4–4,8 кВт); бак 3,6 л; расход ~1,9 л/ч.
• Реверс: механический.
• Габариты: ≈1070×740×450 мм; упаковка 720×390×700 мм; брутто ≈120 кг.

Часто задаваемые вопросы

Можно ли уплотнять связные глины?
Нет. Плита рассчитана на несвязные/слабосвязные материалы. Для глин — иные технологии/катки. Нарушение назначения лишает гарантии.

Сколько проходов делать по слою 10–12 см?
Обычно 2–4 прохода с 25–35 % нахлёстом; число зависит от влажности и требуемой плотности (стандарты заказчика). Плита обеспечивает слой до 250 мм при послойной укладке.

Можно включать реверс «в движении»?
Нельзя. Перевод рычага только после полной остановки — иначе поломка не гарантийная.

Какие СИЗ обязательны?
Защита слуха/глаз, перчатки, плотная обувь; не работать в замкнутых помещениях без вентиляции из-за CO.
