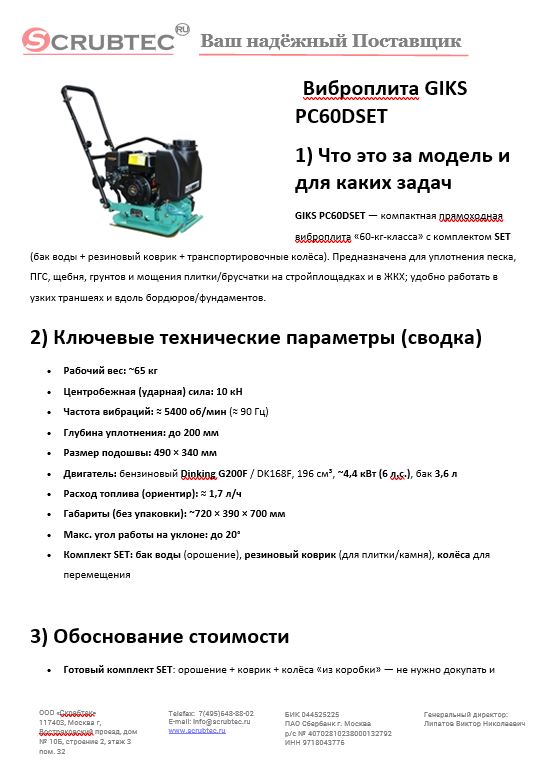

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

Виброплита GIKS PC60DSET

1) Что это за модель и для каких задач

GIKS PC60DSET — компактная прямоходная виброплита «60-кг-класса» с комплектом SET (бак воды + резиновый коврик + транспортировочные колёса). Предназначена для уплотнения песка, ПГС, щебня, грунтов и мощения плитки/брусчатки на стройплощадках и в ЖКХ; удобно работать в узких траншеях и вдоль бордюров/фундаментов.

2) Ключевые технические параметры (сводка)

• Рабочий вес: ~65 кг
• Центробежная (ударная) сила: 10 кН
• Частота вибраций: ≈ 5400 об/мин (≈ 90 Гц)
• Глубина уплотнения: до 200 мм
• Размер подошвы: 490 × 340 мм
• Двигатель: бензиновый Dinking G200F / DK168F, 196 см³, ~4,4 кВт (6 л.с.), бак 3,6 л
• Расход топлива (ориентир): ≈ 1,7 л/ч
• Габариты (без упаковки): ~720 × 390 × 700 мм
• Макс. угол работы на уклоне: до 20°
• Комплект SET: бак воды (орошение), резиновый коврик (для плитки/камня), колёса для перемещения

3) Обоснование стоимости

• Готовый комплект SET: орошение + коврик + колёса «из коробки» — не нужно докупать и адаптировать аксессуары; повышается качество (нет налипания асфальта/смесей, защита плитки), снижается простой на перестановках.
• Оптимальный баланс массы и силы: 65 кг / 10 кН — «универсальный» лёгкий класс, который закрывает типовые дорожные/ландшафтные задачи без переплаты за более тяжёлые машины.
• Распространённый двигатель 196 см³: доступность расходников, предсказуемая экономичность (≈1,7 л/ч), удобство сервисов по всей РФ.

4) Области применения

• Подготовка и ремонт оснований под тротуарную плитку/брусчатку, садовые дорожки, парковочные места малой площади.
• Траншеи под кабель/трубы; примыкания к бордюрам, бетонным лентам и фундаментам.
• Локальные ремонты асфальта (с орошением).
• Благоустройство дворов и частных территорий.

5) Результат/ценность (количественно)

• Производительность участка: для плиты 10 кН при слое 5–10 см типичных смесей — ориентир 80–150 м²/смену при работе одним оператором (фактическая цифра зависит от влажности и требуемого модуля уплотнения).
• Качество и повторяемость: частота ≈ 5400 об/мин + стабильная 10 кН обеспечивают требуемую плотность без «перетрамбовок»; коврик снижает риск сколов плитки, а бак воды уменьшает пыление/налипание.
• Экономия времени: встроенные колёса экономят ~10–15 мин на каждой перестановке; при 15–20 перестановках/смену — 150–300 мин/неделю экономии (5-дневная загрузка).
• Топливо: при 1,7 л/ч и 5 ч активной трамбовки/день — ~8,5 л/день

6) Сколько оборудования он заменяет / экономия трудозатрат

• На типовых задачах (100 м² песка/ПГС) 1 оператор с PC60DSET часто заменяет 2 рабочих с ручными трамбовками + лёгкую плиту ≤ 50 кг: вместо ~6 ч вручную — ~3–4 ч механизировано при сопоставимом качестве; экономия 2–3 ч на 100 м² + высвобождение второго работника.
• На плитке/брусчатке коврик снижает риск брака/повторной укладки, который в реальности и даёт наибольшие косвенные потери.

7) Обучение персонала (при быстрой смене оператора)

• Алгоритм: предосмотр (уровень масла/топлива, ремень, крепёж) → пуск → работа «внахлёст» 1/3 ширины → останов/охлаждение → ТО по чек-листу.
• Для линейного рабочего ввод в эксплуатацию — до 1 часа инструктажа + наглядный чек-лист на объекте (масла, ремень, коврик, вода)..

8) Конструкция и комплектация

• Основание: стальная плита 490×340 мм; антивиброопоры; защитный кожух приводного ремня.
• Виброузел: ременной привод от ДВС; 10 кН, ≈ 5400 об/мин.
• ДВС: Dinking G200F/DK168F, 196 см³, 6 л.с., бак 3,6 л.
• SET-оснастка: бак воды с распределением на носок плиты; резиновый коврик для мощения; колёса для перемещения.
• Габариты и масса: ~720×390×700 мм, 65 кг.

9) Эксплуатация, расходники и сервис

Эксплуатация (ключевые пункты):

1. Перед пуском — подтяжка крепежа, визуальный контроль кожухов, уровень масла в ДВС и виброузле, заправка бензином АИ-92; удалите колёса в рабочее положение.
2. Работа: проходы «шахматкой» с перекрытием 1/3; на плитке — только с резиновым ковриком; на асфальте и пылящих основаниях — с орошением.
3. Остановка и обслуживание: сброс газа до холостого, охлаждение, чистка фильтра/коврика, слив/долив воды при минусовых температурах, плановое ТО.

Расходники и ТО: моторное масло SAE 10W-30/10W-40, свеча, фильтр воздуха, ремень привода, коврик, ремкомплект виброузла; проверка натяжения ремня и уровня масла в вибраторе по моточасам.

10) Краткая спецификация (для ТЗ/тендера)

• Модель: GIKS PC60DSET, прямоходная, бензиновая
• Масса: ≈ 65 кг; Сила: 10 кН; Частота: ≈ 5400 об/мин; Глубина: до 200 мм
• Плита (подошва): 490×340 мм
• Двигатель: Dinking G200F / DK168F, 196 см³, ~4,4 кВт (6 л.с.), бак 3,6 л
• Габариты: ~720×390×700 мм; Расход топлива: ≈ 1,7 л/ч
• Комплект SET: бак воды, резиновый коврик, колёса
• Применение: песок/ПГС/щебень/грунт, плитка/брусчатка, локальные асфальтовые работы
• Требования эксплуатации: использовать коврик на плитке, орошение на пылящих/липких основаниях; соблюдение регламента ТО.

11) Часто задаваемые вопросы

Можно ли уплотнять горячий асфальт?
Да, используется бак воды для орошения и предотвращения налипания. Следите за температурой и чистотой отверстий орошения.

Подойдёт ли для «мокрой» песчано-щебёночной смеси?
Да, но контролируйте оптимальную влажность; при переувлажнении выполняйте больше проходов на меньшем дросселе.

Чем PC60DSET отличается от PC60D?
DSET = D + SET-комплект (бак воды + коврик + колёса). База по массе/силе одинаковая.
