Виброплита GIKS PC60D

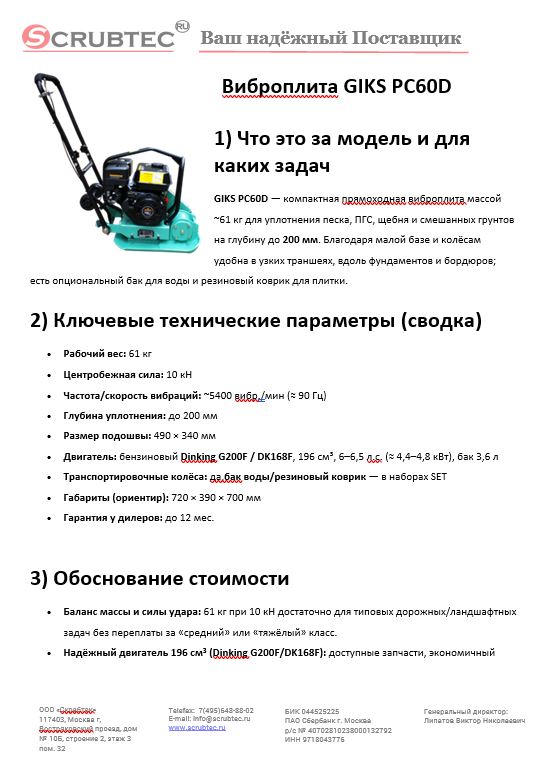

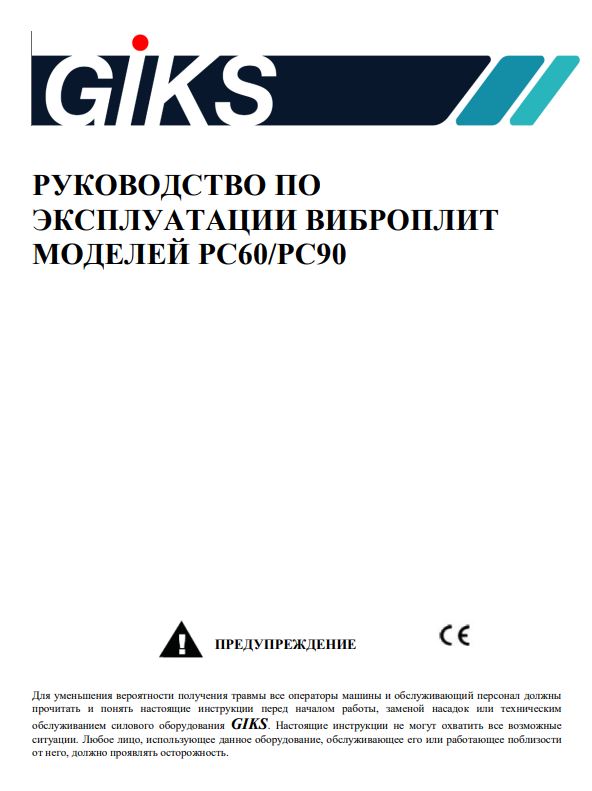

Инструкция и презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

1) Что это за модель и для каких задач

GIKS PC60D — компактная прямоходная виброплита массой ~61 кг для уплотнения песка, ПГС, щебня и смешанных грунтов на глубину до 200 мм. Благодаря малой базе и колёсам удобна в узких траншеях, вдоль фундаментов и бордюров; есть опциональный бак для воды и резиновый коврик для плитки.

2) Ключевые технические параметры (сводка)

• Рабочий вес: 61 кг
• Центробежная сила: 10 кН
• Частота/скорость вибраций: ~5400 вибр./мин (≈ 90 Гц)
• Глубина уплотнения: до 200 мм
• Размер подошвы: 490 × 340 мм
• Двигатель: бензиновый Dinking G200F / DK168F, 196 см³, 6–6,5 л.с. (≈ 4,4–4,8 кВт), бак 3,6 л
• Транспортировочные колёса: да,бак воды/резиновый коврик — в наборах SET
• Габариты (ориентир): 720 × 390 × 700 мм
• Гарантия у дилеров: до 12 мес.

3) Обоснование стоимости

• Баланс массы и силы удара: 61 кг при 10 кН достаточно для типовых дорожных/ландшафтных задач без переплаты за «средний» или «тяжёлый» класс.
• Надёжный двигатель 196 см³ (Dinking G200F/DK168F): доступные запчасти, экономичный расход (≈ 1,9 л/ч), приемлемая стоимость владения.
• Универсальность комплектации: наличие колёс «с завода» и опций (бак воды, коврик) снижает траты на дооснащение и ускоряет ввод в работу.

4) Области применения

• Подготовка подушки под тротуарную плитку/брусчатку, садовые дорожки, парковки малой площади.
• Трамбование траншей коммуникаций, обрамление фундаментов и бордюров.
• Мелкие ремонтные работы дорожных карт.
  Характер задач соответствует силе 10 кН, подошве 490×340 мм и глубине уплотнения до 200 мм.

5) Результат/ценность (количественно)

• Производительность участка 80–150 м²/смену при слое 5–10 см типичных песчано-гравийных смесей (ориентир для плиты 10 кН/61 кг). Сокращение проходов за счёт стабильных 5400 вибр./мин — меньше «передувов» и перетрамбовок.
• Снижение косвенных затрат: интегрированные колёса экономят до ~10–15 мин на каждой перестановке/перемещении по объекту; за смену 15–20 перестановок — ~150–300 мин/нед экономии при 5-дневной загрузке.
• Качество покрытия: бак воды (в SET-версии) уменьшает пыление и улучшает контакты на «горячих» и стабилизированных основаниях.

6) Сколько оборудования заменяет / экономия трудозатрат

• На работах «плитка/бордюр/траншеи» одна PC60D часто заменяет две ручные трамбовки и 1 лёгкую плиту ≤ 50 кг, обеспечивая более равномерный модуль уплотнения на площади.
• По времени: если бригада из 2 работников с ручными трамбовками уходит ~6 ч на 100 м² (в 2–3 прохода), то 1 оператор с PC60D выполняет тот же объём за ~3–4 ч (в 1–2 прохода) при сопоставимом качестве ⇒ экономия 2–3 ч/100 м² + высвобождение второго рабочего.

7) Обучение персонала (при быстрой смене оператора)

• Алгоритм прост: предпусковой осмотр, контроль уровня масла/топлива, проверка кожухов ремня, пуск по инструкции, работа «по шахматке», остановка и охлаждение.
• Для обученного рабочего ввод в эксплуатацию — до 1 часа инструктажа + чек-лист. Паспорт (PC60/PC90) описывает последовательность запуска/остановки и меры безопасности.

8) Конструкция и комплектация

• Основание: сталь, плитa 490×340 мм, удобные проушины/ручки для переноски.
• Виброблок: ременной привод от ДВС; частота ~5400 вибр./мин; защита ремня кожухом.
• Рама с колёсами: облегчает перемещение по объекту, минимизирует простой между точками уплотнения.
• Опции: бак воды и резиновый коврик (в наборах PC60DSET/PC60HSET) для асфальта/плитки.

9) Эксплуатация, расходники и сервис

Эксплуатация (ключевые моменты из паспорта):

• Предпусковая проверка: крепёж, кожух ремня, уровни масла/топлива, отсутствие подтёков; работа только с исправными защитами; не превышать холостые обороты.
• Пуск/останов: топливный кран ON → пуск, прогрев, работа на нужном дросселе; остановка через холостые обороты, затем OFF; дозаправка только при остывшем моторе.
• Техника уплотнения: проходы с перекрытием 1/3 ширины плиты, контролировать влажность основания; при плитке — использовать резиновый коврик.

Расходники: моторное масло SAE 10W-30 (по ДВС), ремень привода, свеча, фильтр воздуха, коврик для плитки, ремкомплект виброблока..

Сервис: регламентная замена масел/фильтров, проверка натяжения ремня и крепежа

10) Краткая спецификация (для ТЗ/тендера)

• Модель: GIKS PC60D, прямоходная
• Масса: ~61 кг
• Сила удара (центробежная): 10 кН
• Частота вибраций: ≈ 5400 вибр./мин
• Глубина уплотнения: до 200 мм
• Размер подошвы: 490 × 340 мм
• Двигатель: бензиновый Dinking G200F/DK168F, 196 см³, 6–6,5 л.с. (≈ 4,4–4,8 кВт), бак 3,6 л
• Оснащение: транспортировочные колёса; опции — бак воды, резиновый коврик (версии SET)
• Габариты (ориентир): 720 × 390 × 700 мм
• Гарантия: до 12 мес.
• Документация: руководство по эксплуатации PC60/PC90 (RU

11) Часто задаваемые вопросы

Можно ли уплотнять горячий асфальт?
Да, с баком воды (SET-комплекты) для смачивания и предотвращения налипания; руками прикатывать без коврика не рекомендуется.

Подойдёт ли плита для «мокрой» песчано-щебёночной смеси?
Да, но поддерживайте оптимальную влажность основания и не допускайте «плывунов». При избыточной влаге делайте больше проходов на меньшей подаче дросселя. (Методика — общепринятая; см. рекомендации в паспорте.)

Чем PC60D отличается от PC60DSET?
Тот же агрегат, но SET добавляет бак воды и резиновый коврик для плитки/асфальта.

Какой ремень и как его натягивать?
Тип ремня по каталогу ГИКС/ДВС; натяжение регулируется смещением двигателя — порядок описан в руководстве (ослабить 4 гайки, отрегулировать болтами, затянуть контргайки)
