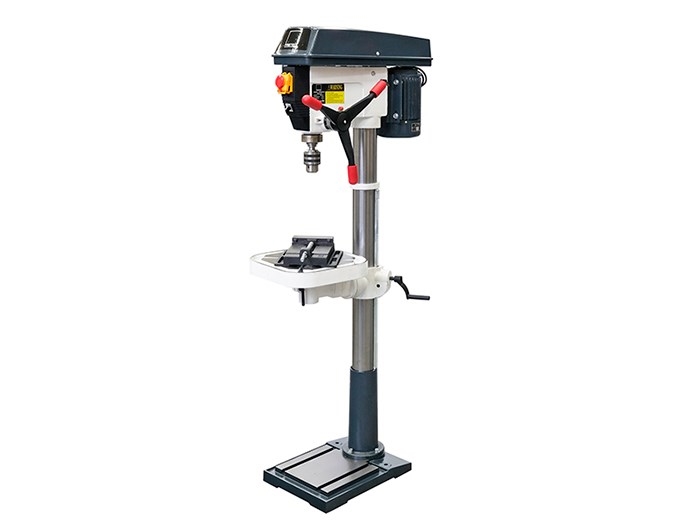

Вертикально-сверлильный станок FABTEC B32F
Вертикально-сверлильный станок FABTEC B32F
Что это за модель и для каких задач
FABTEC B32F — напольный колонный сверлильный станок с конусом шпинделя МК4, максимальным диаметром сверления до 32 мм и 12-ступенчатой механической коробкой скоростей. Предназначен для серийных и единичных работ по сверлению, рассверливанию, зенкерованию, развертыванию и нарезанию резьбы (на ряде поставок — с реверсом для метчика). Оптимален для цеховых постов, слесарно-механических участков, сервисных и учебных мастерских.
Ключевые технические параметры
- Диаметр сверления (max): 32 мм.
- Диапазон частот шпинделя: 150–2450 об/мин, 12 скоростей.
- Ход пиноли (перемещение шпинделя): 120 мм.
- Конус шпинделя: МК4.
- Привод: асинхронный, 1.1 кВт, 3×380 В, 50 Гц.
- Стол/основание: 470×420 мм / 580×430 мм; Т-пазы стола 2×14×180 мм, основания 2×18×220 мм.
- Вылет (throat): 225 мм. Ø колонны: 92 мм.
- Расстояния: шпиндель-стол до 600 мм; шпиндель-основание до 1170 мм.
- Габариты/масса: 780×380×1730 мм; масса порядка 130 кг (в ряде листингов указывается 108 кг — зависит от комплектации/замера).
Конструкция и комплектация
- Колонна Ø92 мм с жёстким основанием и Т-пазами для фиксации оснастки/кондукторов.
- Пиноль с ходом 120 мм; рычажная подача; фиксация глубины.
- Шпиндель МК4 — позволяет ставить морзе-оправки, быстрозажимные/ключевые патроны через втулку, кондукторные приспособления.
- Коробка ступеней (ременно-шкивная) на 12 скоростей 150–2450 об/мин.
- Стол 470×420 мм с Т-пазами 14 мм, возможностью поворота/регулировки по высоте; основание с Т-пазами 18 мм.
- Электрооборудование 3×380 В; у части поставок предусмотрен реверс (удобно для метчиков).
- Типовая поставка у дилеров: патрон, оправка, тиски 6", защита, переключатель реверса — фактический набор уточнять в счёте/спецификации.
Области применения
- Металлообработка (сталь, чугун, цветные сплавы) — сверление, развёртывание, зенкерование, резьбонарезание по технологическим картам.
- Общемашиностроительные участки, ремонтные службы, инструментальные.
- Обучающие мастерские (за счёт простой кинематики и МК4). Задачи, которые решает
Для специалиста по закупкам:
- Закрывает потребность в «универсальном» сверлильном посту до Ø32 мм без ЧПУ.
- Конструктив на МК4 — совместимость с широкой линейкой оправок и патронов (унификация склада оснастки).
- Питание 3×380 В; невысокая установленная мощность 1.1 кВт — простая интеграция в существующие сети.
Для руководителя/технолога:
- Перекрывает частые режимы от низкооборотных (для крупных диаметров/метчиков) до средних 2.45 тыс. об/мин (для малых диаметров).
- Т-пазы на столе/основании — удобно для кондукторов и повторяемых операций.
- Геометрические вылеты/расстояния позволяют работать с габаритными деталями на основании.
Для оператора/обслуживания:
- Понятная ступенчатая перенастройка скоростей; фиксатор глубины; массивный стол.
- Реверс (на комплектациях с реверсом) упрощает метчикование (с соблюдением режима резания/смазки).
Сильные стороны и ограничения
Сильные стороны
- Доступная «рабочая лошадка» Ø32 мм на МК4 с широким диапазоном оборотов.
- Большой стол 470×420 мм и Т-пазы на основании — гибкость оснастки.
- Сетевая совместимость: 3×380 В, мощность 1.1 кВт.
Ограничения
- Ступенчатая ременная передача: переналадка по скоростям требует остановки и перестановки ремня (в сравнении с вариаторами/VFD).
- Отсутствие штатной силовой подачи и автоподачи пиноли (если критична производительность по твёрдым сплавам/большим диаметрам — смотреть старшие модели с редуктором/автоподачей).
- Расхождения по массе/габаритам в ритейл-листингах — всегда фиксируйте фактическую спецификацию в договоре поставки.
Эксплуатация, расходники и сервис
Оснастка и расходники
- Патроны через втулки МК4→B16/МК3/МК2; метчики (ручные/машинные) при наличии реверса; зенкеры, развертки, корончатые свёрла под соответствующие оправки.
- Тиски 150 мм (6") — типовой комплект; возможно применение машинных тисков с Т-пазами 14 мм на столе/18 мм на основании.
Режимы и настройка
- Подбор скорости по диаметру и материалу; для резьбонарезания — нижняя часть диапазона, смазочно-охлаждающие средства обязательны.
- Контроль вылета и выравнивание стола для перпендикулярности; регулярная проверка биения патрона/оправки.
ТО и обслуживание
- Периодический осмотр ремней (натяжение/износ), чистка пиноли и колонны, смазка по карте, протяжка крепежа стола/основания, проверка электрики 3×380 В.
- Регулярный контроль шпиндельных конусов на наличие задиров/коррозии; хранение оправок в чехлах; очистка Т-пазов.
- Рекомендация: вести журнал геометрии (перпендикулярность, биение, люфт пиноли) 1–2 раза/год. (Общие промышленные практики; уточняйте регламент в руководстве на поставку B32F у продавца.)
Краткая спецификация (для ТЗ/тендера)
- Модель: Вертикально-сверлильный станок FABTEC B32F, напольный.
- Питание/мощность: 3×380 В, 50 Гц; 1.1 кВт.
- Диапазон оборотов: 150–2450 об/мин, 12 скоростей, ступенчатая передача.
- Шпиндель: конус МК4; ход пиноли 120 мм; вылет 225 мм.
- Рабочие поверхности: стол 470×420 мм (Т-пазы 2×14×180 мм), основание 580×430 мм (Т-пазы 2×18×220 мм).
- Геометрия: макс. расстояние шпиндель-стол 600 мм; шпиндель-основание 1170 мм; Ø колонны 92 мм.
- Возможности: сверление до Ø32 мм; рассверливание, зенкерование, развертывание; резьбонарезание (на комплектациях с реверсом).
- Габариты/масса: 780×380×1730 мм; масса ~130 кг (уточнять по поставке).
- Комплектация: патрон, оправка, тиски 6", защита; реверс — согласно спецификации заказа.
-
Вес, кг130
-
Вылет оси шпинделя, мм225
-
Высота, мм1730
-
Диаметр колонны, мм92
-
Длина, мм780
-
ИсполнениеНапольный
-
Количество скоростей12
-
Конец шпинделяМК 4
-
Максимальное расстояние от шпинделя до стола, мм600
-
Максимальное расстояние шпиндель - основание, мм1170
-
Максимальный d-сверления, мм32
-
Мощность двигателя, кВт45658
-
Перемещение пиноли, мм120
-
Размер основания, мм580 x 430
-
Размер стола, мм470 x 420
-
Размер упаковки, мм780x380x1730
-
Скорость вращения, об/мин150 – 2450
-
Тип приводаЭлектрический
-
Т-образные пазы на основании:кол-во/размер/дистанция, мм2 / 18 / 220
-
Т-образные пазы на столе:кол-во/размер/дистанция2 / 14 / 180
-
Ширина, мм380
-
Электропитание, В/Гц3x380/50
