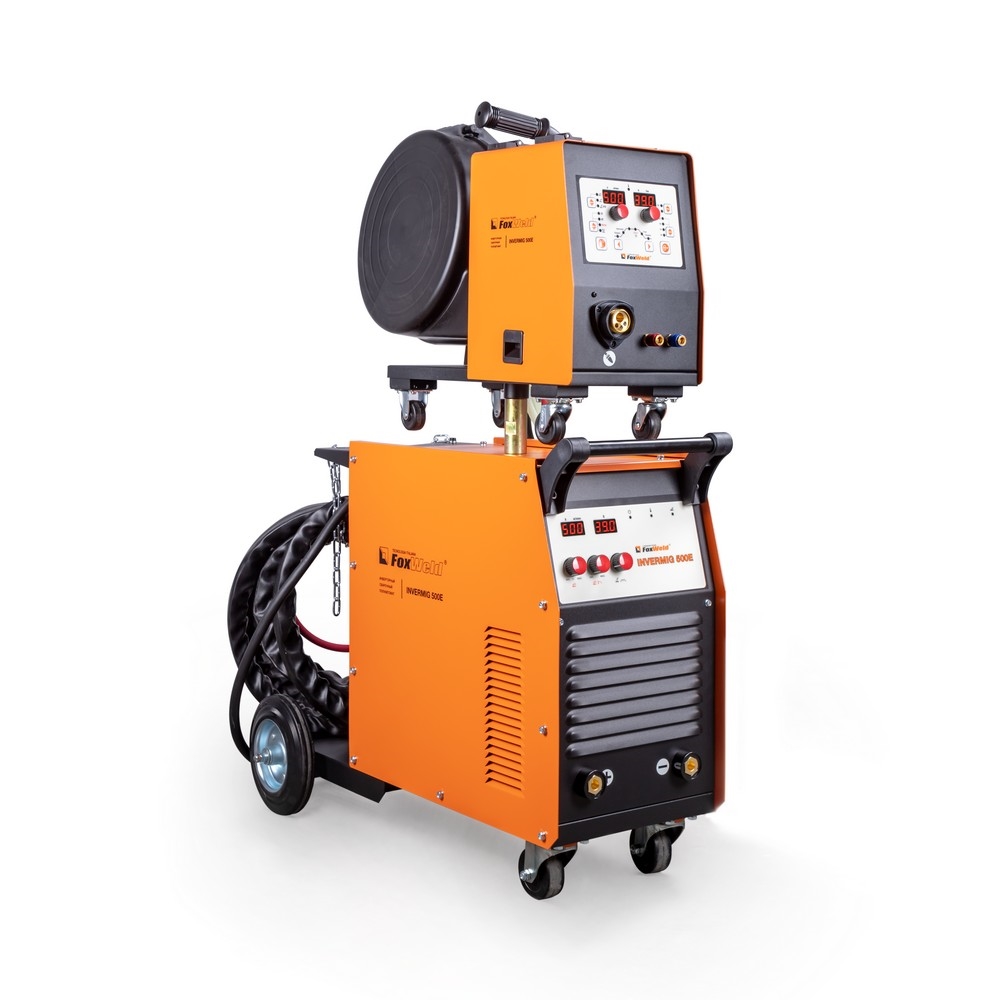

Сварочный полуавтомат Invermig 500E с отдельным МП (с комплектом кабелей, пр-во FoxWeld/КНР)

Промышленный трёхфазный инверторный сварочный полуавтомат FOXWELD INVERMIG 500E с синергетическим управлением и отдельным механизмом подачи сварочной проволоки предназначен для использования в отраслях по производству металлоконструкций, в сервисных металлоцентрах, на предприятиях, заводах и фабриках. FOXWELD INVERMIG 500E позволяет производить сварку изделий из низкоуглеродистой и легированной стали. Синергетическая система управления в режиме полуавтоматической сварки, отдельный внешний 4-роликовый полноприводный механизм подачи сварочной проволоки с собственной панелью управления и возможность подключения блока жидкостного охлаждения подойдут для работы в монтажных условиях и на крупных производствах. Интуитивно понятное управление сварочными параметрами, удобный интерфейс с необходимыми регулировками способствуют получению отличного качества сварочных швов.

СВАРКА БОЛЬШИХ ТОЛЩИН

Для сварки металла большой толщины используют мощные сварочные аппараты с высоким уровнем тока. Характерная особенность полуавтоматической сварки данного оборудования - применение проволоки диаметром 1,6 мм при высоких плотностях тока, что обеспечивает глубокое проплавление и сварку металла большой толщины.

РАБОТА БЕЗ ОСТАНОВКИ

Параметр ПВ 100% на максимальном токе при КПД 85% обеспечивает бесперебойную устойчивую работу сварочного аппарата в течении всего рабочего дня. Это позволяет производить безостановочный сварочный процесс и выполнять работы, которые требуют больших временных затрат, что повышает скорость и производительность.

ПАНЕЛЬ УПРАВЛЕНИЯ НА МЕХАНИЗМЕ ПОДАЧИ

Отдельный внешний механизм подачи сварочной проволоки оборудован собственной панелью управления с синергетикой. Синергетический режим управления сварочным процессом на МП отлично подойдёт при работе в монтажных условиях, когда источник питания и механизм подачи находятся на расстоянии.

4-РОЛИКОВЫЙ МЕХАНИЗМ ПОДАЧИ

4-роликовый полноприводный механизм подачи сварочной проволоки позволяет подавать проволоку в область сварки без рывков и проскальзываний, особенно при использовании длинных сварочных горелок. Также 4 ролика обеспечивают меньшее давление и деформацию сварочной проволоки, что критически важно для качественной и стабильной сварки.

СИНЕРГЕТИЧЕСКИЙ РЕЖИМ УПРАВЛЕНИЯ

Режим синергетики позволяет сэкономить время и получить качественное сварное соединение даже новичку, так как основные параметры подбираются автоматически с возможностью тонкой ручной подстройки сварочного процесса.

Преимущества:

• Возможность сварки без газа самозащитной проволокой
• Отдельный 4-роликовый полноприводный механизм подачи с собственным управлением
• ПВ при максимальном токе 100%
• Режимы работы горелки 2T, 4T, SP4T, SPOT
• Контролируемая сварка при меняющемся зазоре
• Равномерная чешуйчатость создает хороший внешний вид шва
• Идеальная сварка тонких листов из нержавеющей стали
• Меньшая деформация благодаря концентрированной сварочной дуге
• Быстрая сварка без подрезов, брызг и доработок
• Отличное перекрытие зазора

РЕЖИМ MIG/MAG

режим сварки без газа самозащитной проволокой;
диаметр сварочной проволоки: 0,8 / 1,0 / 1,2 / 1,6 мм;
возможность выбора типа проволоки;
возможность выбора типа защитного газа;
диапазон регулировки сварочного тока 30 - 500 А;
режимы работы горелки: 2Т/4Т/SP4T/SPOT;
4-роликовый механизм подачи проволоки

РЕЖИМ MMA

возможность работать электродами диаметром от 1,6 до 8 мм;
диапазон регулировки сварочного тока 20 - 500 А;
функция Antisticking (антиприваривание) с возможностью отключения;
функция Arc Force (форсаж дуги) с возможностью регулировки;
функция Hot Start (горячий старт) с возможностью регулировки

ДОПОЛНИТЕЛЬНЫЕ РЕЖИМЫ УПРАВЛЕНИЯ

• 2Т - двухтактный режим работы горелки («быстрый») - при нажатии кнопки на горелке начинается цикл сварки, отпускаете – заканчивается.
• 4Т - двухтактный режим работы горелки («долгий») обычно используется для сварки длинных швов. Однократное нажатие кнопки запускает сварочный процесс, при этом постоянно держать кнопку не нужно, второе нажатие останавливает сварочный процесс.
• S4T (SPECIAL 4T) - специальный четырёхтактный многоуровневый режим процесса сварки с возможностью установки стартового тока и тока заварки кратера. При кратковременных нажатиях реализуется ток разной мощности.
• SPOT – сварка по заданному времени, после нажатия на кнопку дуга горит установленное время и затем перестаёт гореть. Удобно для сварки одиночными точками или прихватками.
• Soft Start позволяет установить замедленную скорость подачи проволоки до начала процесса сварки для обеспечения плавного зажигания дуги. Задается в процентном отношении к скорости подачи проволоки.
• Burn Back – отжиг проволоки. Позволяет устанавливать время горения дуги, предупреждая возможность прилипания проволоки в конце сварочного процесса, а также устанавливать длину проволоки, поступающей из горелки по окончании горении дуги, осуществляя задержку отключения сварочного напряжения после остановки подачи проволоки.

ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИИ

Сварочный аппарат оборудован двумя панелями управления – на сварочном источнике и на отдельном механизме подачи сварочной проволоки.

На панели управления источника питания расположены 2 цифровых дисплея, которые отображают скорость подачи проволоки, значения сварочного тока, сварочного напряжения и функции Arce Force. С помощью трёх ручек можно регулировать сварочный ток в режиме MMA, функцию Arc Force и индуктивность в режиме MIG/MAG.

Панель управления механизма подачи включает в себя 2 цифровых дисплея для отображения скорости подачи проволоки, значений сварочного тока, сварочного напряжения и параметров сварки. 2 ручки регулируют скорость подачи проволоки, ток сварки, сварочное напряжение и параметры сварки. Различные режимы можно переключать с помощью специальных кнопок. Наглядная циклограмма показывает индикацию таких процессов как продувка, нарастание, стартовый ток, тока кратера, время сварки и отжиг.

РЕГУЛИРОВКИ МЕХАНИЗМА ПОДАЧИ ПРОВОЛОКИ

1. Цифровой дисплей скорости подачи проволоки отображает установленные значения скорости подачи проволоки в режиме настройки. В режиме сварки отображает фактические значения.

2. Цифровой дисплей сварочного напряжения и параметров сварки отображает установленные значения в режиме настройки. В режиме сварки отображает значения сварочного напряжения.

3. Регулятор скорости подачи проволоки.

4. Регулятор сварочного напряжения/параметров сварки.

5. Переключатель режимов сварки:

6. Клавиша выбора режимов управления сварочным процессом:
• 2Т: 2-х тактный режим («быстрый») - при нажатии кнопки на горелке начинается цикл сварки, отпускаете - заканчивается.
• 4Т: 4-х тактный режим («долгий»). Обычно используется для сварки длинных швов. При кратковременном нажатии кнопки на горелке начинается сварочный процесс, при повторном кратковременном нажатии - заканчивается.
• Кратер. Позволяет установить значение скорости подачи проволоки и напряжения в конце сварочного процесса, тем самым помогая избежать появления воронки в конце сварного шва. При кратковременном нажатии кнопки на горелке начинается сварочный процесс, при повторном нажатии активируется функция «заварка кратера», при отпускании кнопки - заканчивается процесс сварки.
• Функция «сварка по времени». Позволяет установить время горения сварочной дуги.

7. Клавиша выбора защитного газа:
• СO2 (углекислый газ)
• MIX (сварочная смесь АrСO2 (80 % аргона, 20 % углекислого газа)

8. Клавиша выбора диаметра сварочной проволоки.

9. Предварительная продувка газа - позволяет настраивать время обдува газом до зажигания дуги. Обеспечивает подачу газового потока в горелку и подготовку зоны сварки.

10. Время нарастания скорости подачи проволоки. Позволяет задавать постепенное изменение между значениями скорости подачи проволоки при зажигании дуги и скоростью подачи в процессе сварки.

11. Основное значение скорости подачи проволоки.

12. (Сварка по времени) / Кратер (функция «заварка кратера»). Отображает значение параметра в зависимости от выбранного режима управления сварочным процессом.

13. Отжиг - позволяет устанавливать время горения дуги, предупреждая возможность прилипания проволоки в конце сварочною процесса, а также устанавливать длину проволоки, поступающей из горелки по окончании горении дуги, осуществляя задержку отключения сварочного напряжения после остановки подачи проволоки.

14. Заключительная продувка газа - позволяет настраивать время обдува газом после сварки. Чтобы избежать окисления разогретой детали.

15. Клавиша ручной настройки расхода защитного газа.

16. Клавиша протяжки проволоки.

17. Индикатор ошибки: когда загорится лампочка данною индикатора, необходимо выключить и снова включить аппарат.
Если после этого индикатор продолжает работать, пожалуйста, обратитесь в сервисный центр.

18. Soft Start: позволяет установить замедленную скорость подачи проволоки до начала процесса сварки, для обеспечения плавного зажигания дуги (находится внутри корпуса над механизмом подачи проволоки). Задается в процентном отношении к скорости подачи проволоки.

• ФУНКЦИЯ «ЗАВАРКА КРАТЕРА»
Эта функция уменьшает ток на последнем этапе процесса сварки, чтобы получить оптимальное заполнение кратера, который формируется в конце сварного шва из-за чрезмерно быстрого охлаждения. Она идеально подходит для сварки деталей, которые в процессе эксплуатации должны подвергаться давлению или нагрузкам.

Применение:

Комплектация:

• Сварочный полуавтомат Foxweld INVERMIG 500E – 1 шт.;
• Механизм подачи сварочной проволоки с кронштейном для крепления горелки – 1 шт.;
• Клемма заземления 300 А, 70 мм², 3 м – 1 шт.;
• Кабель управления с жидкостным охлаждением, 5 м – 1 шт.;
• Наконечник М8х1,2 мм для стали – 2 шт.;
• Наконечник М8х1,6 мм для стали – 2 шт.;
• Ролик с V-образной канавкой 0,8/1,0 мм – 2 шт.;
• Ролик с V-образной канавкой 1,2/1,6 мм (внутри МП) – 2 шт.;
• Предохранитель 3,15 А – 5 шт.;
• Редуктор с подогревателем – 1 шт.;
• Хомут для газовых шлангов – 2 шт.;
• Инструкция – 1 шт.;
• Гарантийный талон – 1 шт.
