Что это за модель и для каких задач

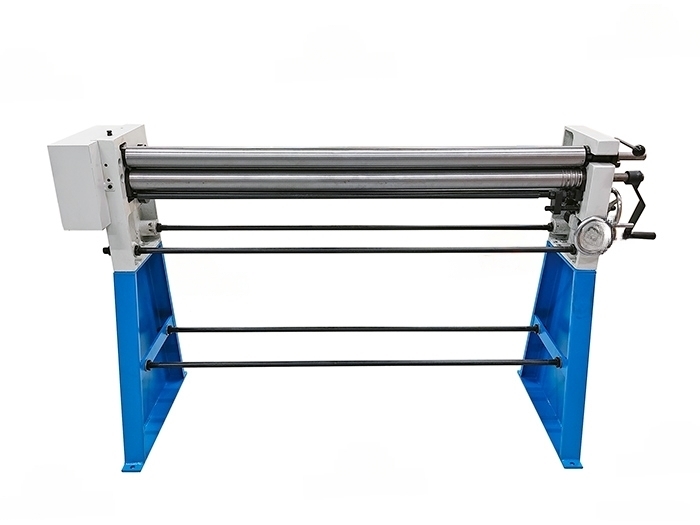

Fabtec W01-2.0×1250 (MSR 1215) — напольные ручные трёхвалковые вальцы (initial-pinch), рассчитанные на радиусную гибку листа до 2,0 мм (низкоуглеродистая сталь) при рабочей длине 1250 мм. Конструкция с быстросъёмным верхним валом упрощает извлечение заготовки после замыкания окружности; задний (прижимной) вал регулируется для набора требуемого диаметра/конуса. Типичная платформа оснащается валами Ø 60 мм, массой порядка 223 кг (брутто около 260 кг), габариты около 1800×620×1180 мм.

Ключевые технические параметры

• Макс. толщина (St ≤ 240 МПа): 2,0 мм.
• Рабочая длина: 1250 мм.
• Диаметр валов: Ø 60 мм (варианты OEM 60/75 мм встречаются у некоторых поставщиков — уточняйте по шильду).
• Мин. достиг. диаметр обечайки (тип.): ≈ 90 мм.
• Привод: ручной (механический), быстрый откид верхнего вала.
• Габариты/масса: ≈ 1800×620×1180 мм / 223 кг (нетто); брутто ~260 кг.

Конструкция и комплектация

• Рама и стойка. Жёсткая станина на опорной стойке (входит в базовую комплектацию), анкеровка к полу желательна для стабильной подачи.
• Валы. Три шлифованных стальных вала Ø 60 мм; верхний — с быстросъёмным замком для оперативного извлечения заготовки после замыкания.
• Регулировка. Передний прижимной вал — для «прихвата» листа; задний вал — основной регулировочный (радиус/конус), перемещается винтовым механизмом; на OEM-версии W01 предусмотрена червячная/винтовая схема тонкой конусной регулировки.
• Пазы/канавки. На части партий верхний вал имеет продольный паз для подгиба кромки и канавки для прутка; у Fabtec встречаются исполнения без канавок — это критично уточнять при заказе.
• Органы управления. Кривошип/маховик с одной стороны; доступ ко всем регулировкам — «с одной стороны станка» (эргономика малых участков).

Области применения

• Воздуховоды/кровля/ЖКХ: доборные элементы, трубы/обечайки малого и среднего диаметра, отливы, зонты.
• Производство печей/дымоходов: сегменты труб, конусы/переходы (с регулировкой заднего вала).
• Малые металлоконструкции, ремонтные мастерские: обечайки под кожухи, корпуса фильтров/циклона, канистры/бочки из тонколиста.

Задачи, которые решает

Для специалиста по закупкам

• Закрывает «класс 2×1250»: стандартные валы Ø 60 мм, типовая платформа W01 → унифицированные расходники и запчасти, предсказуемая логистика (масса/габариты). Минимум сервиса (смазка/протяжка), без электрики/гидравлики.

Для руководителя/технолога

• Повторяемая геометрия при серийном формировании обечаек до 1250 мм; достижимый минимальный диаметр ≈ 90 мм охватывает типовые диаметры воздуховодов. Наличие быстросъёма ускоряет цикл при замыкании «в кольцо»; регулировка заднего вала позволяет конусность.

Для оператора/обслуживания

• Откидывается верхнего вала + работа «с одной стороны» упрощают загрузку/выгрузку, особенно в одиночку. Обслуживание сводится к визуальному контролю, смазке пар трения и протяжке крепежа; специализированных «дорогих» узлов нет.

Сильные стороны и ограничения

Сильные стороны

• Простая механика → низкие риски простоя и минимальные требования к обслуживанию.
• Быстросъём верхнего вала ускоряет съём готовой обечайки.
• Регулировка конуса винтовым/червячным узлом (на OEM-платформе W01) — удобна для переходников.

Ограничения

• Материал и предел текучести. Паспортные 2,0 мм справедливы для St ≤ 240 МПа; для нержавейки/высокопрочных сталей фактическая толщина меньше.
• Пакетная прокатка ограничена: для жёстких материалов и узких полос возможны «эллипсы»/скольжение — требуется корректная подача и предварительная правка.
• Оснастка валов. Наличие канавок для проволоки и паза подгиба зависит от исполнения; по Fabtec встречаются конфигурации без канавок — проверяйте комплект перед закупкой оснастки.

Эксплуатация, расходники и сервис

• Подготовка. Анкеруйте станок; проверьте параллельность валов индикатором (биение на посадках ≤ 0,02–0,03 мм — ориентир для этого класса).
• Наладка под диаметр. Прихват листа передним валом; задним валом задайте радиус. Для конусов смещайте задний вал асимметрично (червячный/винтовой механизм облегчает точную подстройку).
• Материал/режим. Для 2,0 мм St ≤ 240 МПа используйте 1–2 предварительных прохода с постепенным набором прижима; для нержавейки ≤ 1,0–1,2 мм — в зависимости от марки и ширины.
• ТО.
  • ежедневная очистка валов/направляющих от стружки и абразива;
  • еженедельно — контроль затяжки крепежа стойки/замка верхнего вала;
  • периодически — смазка винтовых узлов и шарнирных соединений; проверка износа опор/втулок.
• Расходники/запчасти. Комплект смазочных материалов, фиксаторы/пальцы замка верхнего вала, рукоятки/шестерни ручного привода, (опционно) валы с канавками под проволоку. Унификация по платформе W01 облегчает поиск.
• Безопасность. Перчатки «без захлёстов», рукава/шнуры — исключить; не подсовывать пальцы к ведущим валам; использовать струбцины/направляющие для узких полос; после замыкания — отвести задний вал перед откидыванием верхнего.

Краткая спецификация (для ТЗ/тендера)

• Тип: ручные трёхвалковые вальцы, initial-pinch, со стойкой.
• Модель: Fabtec W01-2.0×1250 (MSR 1215), арт. 54499.
• Рабочая длина: 1250 мм.
• Макс. толщина (St ≤ 240 МПа): 2,0 мм.
• Диаметр валов: Ø 60 мм.
• Мин. диаметр обечайки: ≈ 90 мм.
• Привод/оснастка: ручной; быстросъём верхнего вала; регулировка заднего вала (радиус/конус).
• Габариты/масса: ≈ 1800×620×1180 мм / 223 кг (нетто); брутто ~260 кг.
• Комплектация: станина со стойкой, три вала Ø 60 мм, ручной привод, замок откида верхнего вала; наличие канавок/паза — уточнять в поставке.
• Происхождение: бренд — РФ, производство — КНР.
