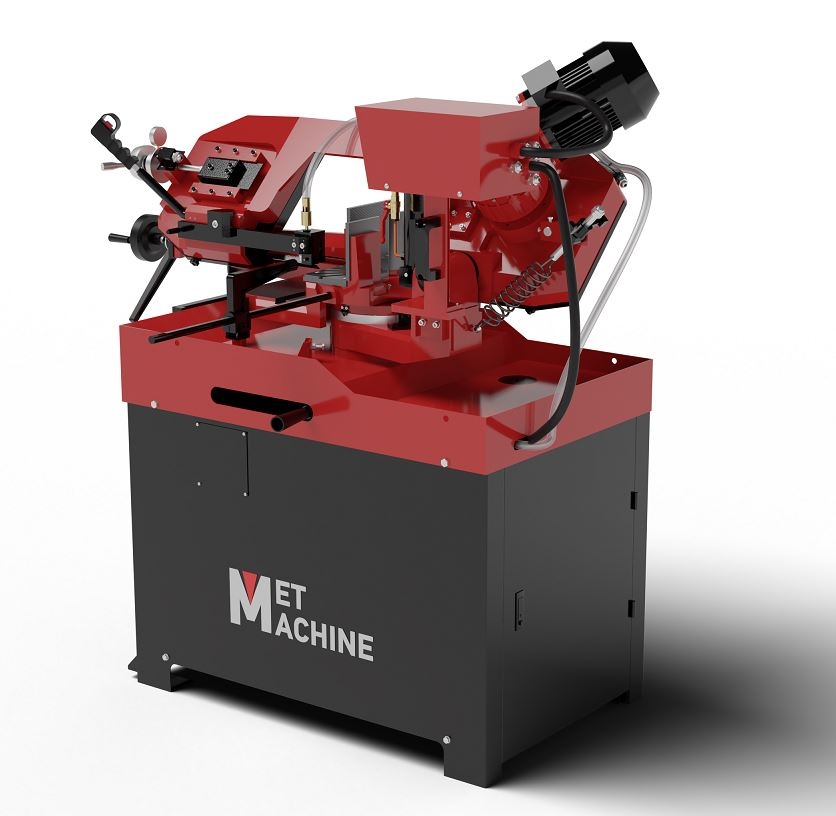

Ручной ленточнопильный станок с поворотной рамой LSZ1525

MetMachine LS1525 — это ручной маятниковый ленточнопильный станок с гидроразгрузкой промышленного класса, оснащённый поворотной рамой, что позволяет выполнять точные резы под широким диапазоном углов: от –45° до +60°. Устройство подключается к трёхфазной сети (380 В) и обеспечивает стабильную работу как при единичных резах, так и в условиях серийного производства.

Обрабатываемые размеры заготовок:

• Диаметр круглых деталей — до 250 мм
• Сечения прямоугольной формы — до 310×240 мм (при резке под прямым углом)

Ключевые преимущества и особенности конструкции:

• Чугунная пильная рама и рабочий стол
  Компоненты изготовлены из высокопрочного чугуна, который придаёт конструкции необходимую жёсткость и способствует гашению вибраций, что положительно влияет на чистоту и точность реза.
• Массивная усиленная станина
  Надёжная сварная база из стальных листов обеспечивает устойчивость даже при работе с тяжёлыми заготовками.
• Двухскоростной мотор-редуктор
  Привод пилы реализован через редуктор с асинхронным двигателем мощностью 1,5/1,1 кВт. Две скорости резания — 36 м/мин и 72 м/мин — позволяют выбирать оптимальный режим:
• — для массивных металлических профилей
  72 м/мин — для пластика, цветных металлов и тонкостенных элементов


• Вынесенная панель управления
  Элементы управления расположены отдельно от рабочей зоны, что повышает безопасность и удобство в эксплуатации.
• Стационарные тиски с быстрой фиксацией
  Надежно фиксируют заготовку при помощи маховика и рычага. Для изменения угла реза поворачивается пильная рама, а не заготовка — это сокращает время наладки и повышает точность.
• Ручной механизм натяжения полотна с контролем давления
  Полотно натягивается с помощью винтового механизма с удобной рукояткой. Для точности и сохранения ресурса ленты предусмотрены жидкостный тензометр и датчик натяжения, позволяющие оператору отслеживать и регулировать степень натяга.
• Гидроразгрузка при опускании пилы
  Пильная рама опускается под собственным весом, а плавность и скорость хода регулируется дросселем, расположенным на гидроцилиндре.
• Компенсирующая пружина
  Облегчает подъём рамы после завершения операции, снижая нагрузку на оператора.
• Регулируемый боковой упор
  Упрощает точную установку заготовки и обеспечивает повторяемость резов.
• Автоматическая очистка полотна
  Встроенная щетка удаляет стружку с пилы в процессе работы, продлевая срок службы ленты и улучшая чистоту реза.
• Автоматическое отключение
  Концевой выключатель останавливает работу станка по завершению реза, предотвращая износ и повышая безопасность.
• Эффективная СОЖ-система
  Встроенный в основание станка бак, два регулируемых подвода охлаждающей жидкости защищают режущий инструмент от перегрева, а обрабатываемые детали — от коррозии. Это также снижает затраты на обслуживание станка.
• Точная система направляющих
  Ленточное полотно надёжно фиксируется в твердосплавных направляющих с шарикоподшипниками, вылет которых можно регулировать под конкретную заготовку — это обеспечивает точность и аккуратность распила.
•  Подающий ролик
  В комплекте предусмотрен подающий ролик, монтируемый на раму, для упрощения подачи длинных или тяжёлых заготовок.
• Повышенный уровень безопасности
  При открытии задней крышки шкивов встроенный защитный датчик автоматически отключает станок, предотвращая возможные травмы и поломки.

MetMachine LS1525 — станок, который совмещает

• Высокую мощность и универсальность
• Безопасную работу и эргономику
• Прецизионную точность и адаптивность к различным материалам

Рекомендуется для машиностроительных, металлообрабатывающих и производственных предприятий, где требуется точная и быстрая резка заготовок под различными углами.

В комплектацию станка входят

1. Основная рама ленточнопильного станка
2. Усиленная станина
3. Автоматическая система подачи СОЖ
4. Регулируемый боковой упор
5. Ленточнопильное полотно
6. Подающий ролик

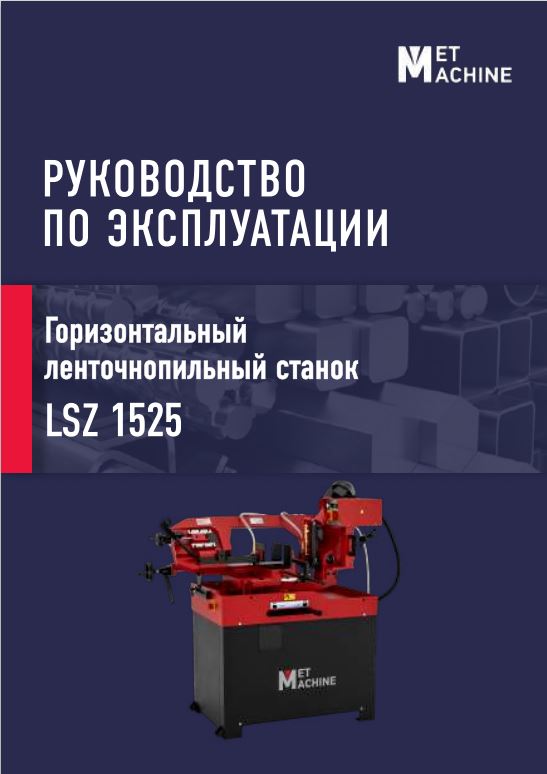

7. Инструкция
